Шины (размеры, масса)

Шины изготавливаются из меди (прямоугольные из материала по ГОСТ 193-79*, трубчатые из материала по ГОСТ 859-78*); из алюминия (материал по ГОСТ 11069-74*); из алюминиевых сплавов (материал по ГОСТ 4784-74*) из стали (материал по ГОСТ 11036-75).
Виды профилей из алюминия и его сплавов приведены на рис. П10.1. Размеры и масса шин из алюминия, алюминиевых сплавов, стали и меди, а также профилей из алюминия и его сплавов приведены в таблице.
При заказе шин указывают наименование и порядковый номер профиля, номер ГОСТ на профили и шины, наименование материала, из которого изготавливается профиль и номер ГОСТ на этот материал.
Пример обозначения корытного профиля № 7 из алюминия марки А5.

Таблица П10.1

Прямоугольные шины из меди по ГОСТ 434-78*, алюминия
и его сплава по ГОСТ 15176-84*

Размеры, мм

Масса 1 м, кг

Размеры, мм

Масса 1 м, кг

медных

алюминиевых или из сплава алюминия

медных

алюминиевых или из сплава алюминия

3×10

0,29

0,08

5×40

1,78

0,45

3×12

-

0,10

5×50

2,25

0,68

3×12,5

0,32

-

5×60

2,67

0,81

3×15

-

0,12

5×80

2,84

0,86

3×20

0,53

0,16

6×50

2,67

0,81

3×25

0,67

0,20

6×60

3,20

0,97

3×30

0,80

0,24

6×80

4,27

1,30

3×40

1,07

0,32

6×100

5,34

1,62

4×10

0,37

0,11

8×60

4,27

1,30

4×12

-

0,13

8×80

5,70

1,73

4×12,5

0,43

-

8×100

7,12

2,17

4×15

0,53

0,18

8×120

8,54

2,60

4×20

0,71

0,22

10×80

7,12

2,17

4×25

0,89

0,27

10×100

8,90

2,70

4×30

1,07

0,32

10×120

10,68

3,24

4×40

1,42

0,43

12×120

-

3,88

5×30

1,34

0,40

12,5×120

12,8

-


Таблица П10.2

Стальные прямоугольные шины (ГОСТ 4405-75*)

Размеры, мм

Масса 1 м, кг

Размеры, мм

Масса 1 м, кг

Размеры, мм

Масса 1 м, кг

3×20

0,47

3×70

1,65

4×40

1,26

3×25

0,59

3×80

1,88

4×50

1,57

3×30

0,71

3×100

2,35

4×60

1,88

3×40

0,94

4×20

0,63

4×70

2,20

3×50

1,18

4×25

0,79

4×80

2,51

3×60

1,41

4×30

0,94

4×100

3,14

Профили из алюминия и его сплава

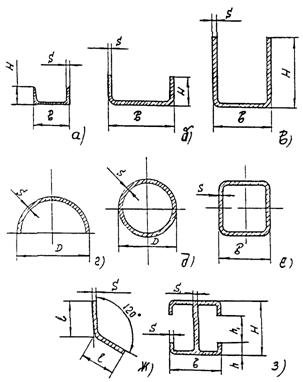

Рис. П10.1
а - швеллер; б - профиль корытный; в - профиль У-образный; г - полутруба; д - труба круглая; е - труба квадратная; ж - уголок равнобокий; з - профиль - «двойное Т».

Таблица П10.3

Трубчатые медные шины по ГОСТ 617-72*

Размеры, мм

Сечение, мм2

Масса
1 м, кг

Размеры, мм

Сечение, мм2

Масса 1 м, кг

диаметр

толщина

диаметр

толщина

15

1,5

63

0,57

45

2,5

337

3,00

18

2,0

100

0,90

50

2,5

378

3,34

20

2,0

113

1,01

55

3,0

490

4,35

22

2,0

126

1,12

60

3,5

622

5,54

24

2,0

138

1,24

70

4,0

829

7,42

26

2,0

151

1,35

80

4,0

955

8,55

30

2,5

217

1,93

85

5,0

1256

11,25

34

2,5

250

2,21

95

2,5

725

6,5

40

2,5

297

2,64

100

3,5

1061

9,44

Таблица П10.4

Профили из алюминия и его сплава (ГОСТ 15176-84*)

Номер профиля

Размеры, мм

Сечение, мм2

Масса 1 м профиля, кг



В

Н

S



Швеллер (рис. П10.1 а)



52

25

15

1,5

79,5

0,215



65

30

15

1,5

87,0

0,236



108

30

20

2,0

133,5

0,362



112

35

20

2,5

177,0

0,480



156

25

25

5,0

325,0

0,881



168

40

25

3,0

254,9

0,691



182

55

25

5,0

481,9

1,306



188

60

25

4,0

413,1

1,120



306

80

35

4,5

641,1

1,738



338

80

40

4,0

613,1

1,662



366

75

45

5,0

783,1

2,122



Корытный (рис. П10.1б)

299

75

35

4,0

520,0

1,411

301

75

35

5,5

595,0

1,885

368

100

45

4,5

775,0

2,100

370

100

45

6,0

1011,0

2,741

443

125

55

6,5

1370,0

3,710

445

125

55

8,0

1655,0

4,487

470

150

65

7,0

1781,0

4,826

528

175

80

8,0

2442,0

6,618

549

200

90

10,0

3437,0

9,314

551

200

90

12,0

4045,0

10,963

570

225

105

12,5

4866,0

13,242

575

225

105

17,5

6568,0

17,800

577

250

115

12,5

5450,0

14,766

581

275

120

12,5

5886,0

15,952

П-образный (рис. П10.1в)

505

75

75

4,0

840

2,278

507

75

75

6,0

1232

3,338

555

100

100

5,0

1405

3,807

557

100

100

7,0

1933

5,238

583

125

125

7,5

2612

7,077

585

150

150

8,0

3376

9,149

587

175

175

9,5

4670

12,657

589

200

200

11,5

6441

17,454

591

200

200

13,5

7472

20,249

593

225

225

14,5

9078

24,600

595

250

250

15,0

10500

28,455

597

275

275

15,0

11622

31,497

Номер профиля

Размеры, мм

Сечение,
мм2

Масса 1 м, кг

Номер профиля

Размеры, мм

Сечение, мм2

Масса 1 м, кг



D, B

S





D, B

S





Трубы, (рис. П10.1г)
Полутруба

6

280

15

5944

16,107

23

420

15

8942

24,232

8

280

12

4811

13,039

25

420

10

6040

16,367

7

280

10

4041

10,951

31

490

15

10591

28,702

10

280

8

3258

8,829

33

490

10

7140

19,348

19

350

15

7292

19,761

35

520

15

11298

30,618

21

350

10

4940

13,387

37

520

10

761,1

20,625

Труба круглая (рис. П10.1д)



10

1,0

28,5

0,077



65

2,5

495

1,341



14

1,5

59,0

0,160



70

2,5

535

1,450



16

2,0

88,0

0,238



75

2,5

575

1,558



18

2,0

100,0

0,271



80

2,5

615

1,667



20

2,0

114,0

0,309



80

4,0

960

2,602



22

2,0

127,0

0,344



85

2,5

650

1,762



24

2,0

139,0

0,377



85

3,0

775

2,100



26

2,0

152,0

0,412



85

5,0

1256

3,404



30

2,5

217,0

0,588



95

2,5

725

1,963



34

2,5

250,0

0,678



100

5,0

1500

4,065



40

2,5

297,0

0,805



140

10,0

4082

11,062



45

2,5

337,0

0,913



140

15,0

5900

15,989



50

2,5

378,0

1,024



210

10,0

6200

16,802



52

3,0

480,0

1,301



210

15,0

8600

23,306



55

2,5

418,0

1,133



250

10,0

7500

20,325



60

2,5

457,0

1,338



250

15,0

11000

29,810

Труба квадратная (рис. П10,1е)



70

4,0

1014,8

2,750



80

5,0

1435,6

3,890



75

5,0

1335,6

3,619



90

6,0

1635,6

4,432



Номер профиля

Размеры, мм

Сечение, мм2

Масса 1 м, кг

I

S

Равнобокий уголок (рис. П10.1ж)

429

50

8

752,7

2,040

431

50

10

926,1

2,510

515

75

10

1426,1

3,838

567

120

12

2293,6

6,216

Профиль «Двойное Т» (рис. П10.1з)



Номер профиля

Размеры, мм

Сечение, мм2

Масса 1 м, кг

Н

В

h

h1

S

S1

3

70

60

20

30

6

4

1288

3,490

7

100

80

30

40

8

6

2488

6,742

9

130

100

45

40

8

6

3468

9,398

13

150

120

55

40

10

8

5240

14,200

15

180

150

66

48

10

8

6520

17,669

17

200

200

75

50

10

8

8040

21,788

27

250

200

95

60

10

8

9240

25,040

35

270

250

100

70

10

8

10600

28,726

41

320

250

125

70

10

8

12000

32,520



Приложение 11

Болты и гайки

Длина болтов

Масса 1000 шт. (стальных), кг, при диаметре резьбы, мм

М6

М8

М10

М12

М16

М20

Болты с шестигранной головкой, ГОСТ 7798-70*

16

5,930

11,80

22,70

32,57

-

-

20

6,742

13,25

24,97

35,85

68,49

-

25

7,871

15,07

27,82

39,95

75,87

136,4

30

8,981

17,35

30,66

44,05

83,24

147,9

32

9,426

18,140

32,03

45,68

86,19

152,5

35

10,090

19,32

33,88

48,43

90,62

159,4

40

11,200

21,30

36,96

52,87

97,99

170,9

45

12,310

23,27

40,05

57,31

105,70

182,5

50

13,42

25,25

43,13

61,76

113,60

194,0

55

14,53

27,22

46,22

66,20

121,50

206,8

60

15,64

29,200

49,30

70,64

129,40

219,1

65

16,76

31,170

52,39

75,08

137,30

231,5

70

17,87

33,14

55,47

79,53

145,20

249,8

75

18,98

35,12

58,56

83,97

153,10

258,1

80

20,09

37,69

61,64

88,42

161,00

268,1

85

21,20

39,07

64,73

92,86

168,90

280,8

90

22,31

41,04

67,81

97,29

176,80

293,2

95

-

43,02

70,80

101,70

184,70

305,5

100

-

44,99

73,98

106,20

192,60

317,8

Гайки шестигранные нормальной точности (ГОСТ 5915-70*)

-

-

9,65

16,31

30,08

59,90

117,1

Гайки шестигранные, низкие нормальной точности (ГОСТ 5916-70*)



0,948

4,011

8,478

10,610

19,58

34,68

Примечание.
Для определения массы болтов и гаек из алюминиевого сплава и латуни массу, указанную в таблице, следует умножить на 0,359 для алюминиевых сплавов и на 1,083 - для латуни.



Приложение 12

Шайбы (ГОСТ 11371-78*)

Болты

Шайбы

Диаметр, мм

Диаметр, мм

Толщина, мм

Масса стальных шайб 1000 шт., кг

внутренний

наружный

6

6,4

12,5

1,2

0,853

8

8,4

17,5

1,6

2,320

10

10,5

21,0

2,0

4,080

12

13,0

24,0

2,5

6,270

16

17,0

30,0

3,0

11,300

20

21,0

37,0

4,0

32,900

Шайбы (ГОСТ 6958-78*)

Болты

Шайбы

Диаметр, мм

Диаметр, мм

Толщина, мм

Масса стальных шайб 1000 шт., кг

внутренний

наружный

6

6,4

18,0

1,6

2,79

8

8,4

24,0

2,0

6,23

10

10,5

30,0

3,0

14,60

12

13,0

36,0

3,0

20,80

16

17,0

48,0

4,0

49,60

20

21,0

60,0

5,0

97,40

Примечание.
Для определения массы шайб из алюминиевого сплава и латуни массу, указанную в таблице, следует умножить на:
0,356 - для алюминиевого сплава,
1,083 - для латуни.
