Муфты соединительные - Инструкция по монтажу термоусаживаемых муфт

Оглавление
Инструкция по монтажу термоусаживаемых муфт
Основные компоненты
Муфты соединительные
Муфты концевые
Подготовительные работы
Соединительные, 3-жильные, бумажная изоляция, до 10 кВ
Концевые, 3-жильные, бумажная изоляция, до 10 кВ
Соединительные, 1-жильные, пластмассовая изоляция, до 1 кВ
Концевые, 1-жильные, пластмассовая изоляция, 10 кВ
Соединительные, 3-4-жильные, бумажная изоляция, 1 кВ
Концевые, 3-4-жильные, бумажная изоляция, 1 кВ

Муфты кабельные термоусаживаемые соединительные

Муфты кабельные термоусаживаемые соединительные на напряжение 6 и 10 кВ

ТУ 3449-004-59861269-2004 (Россия)
Муфты (ГОСТ18410-73, ГОСТ 16442-80), предназначены для соединения трехжильных силовых кабелей на напряжение 6 и 10 кВ. Муфты применяют для соединения кабелей при прокладке как в земле, так и внутри помещений. Они поставляются в виде комплекта деталей и материалов.


Обозначение типоразмера муфты

Сечение жил кабеля, мм2

Вес комплекта деталей, кг

3Стп-10-25/50

25, 35, 50

4.60

3Стп-10-70/120

70, 95, 120

5.19

3Стп-10-150/240

150, 185, 240

5.92

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация:

  • Изолирующие перчатки*
  • Внутренние изолирующие трубки*
  • Внешние антитрекинговые изолирующие трубки*
  • Электропроводящие трубки *
  • Толстостенные изолирующие манжеты * (на место соединения жил)
  • Внутренний кожух*
  • Внешний защитный кожух*
  • Герметик маслостойкий
  • Герметик-заполнитель
  • Мастика для заполнения межфазного пространства
  • Изолирующая распорка
  • Провод заземления
  • Припой
  • Паяльный жир
  • Пружины постоянного давления
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Бандажная нить
  • Киперная лента
  • Экранирующая алюминиевая лента
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Упаковочная коробка

* - термоусаживаемые компоненты

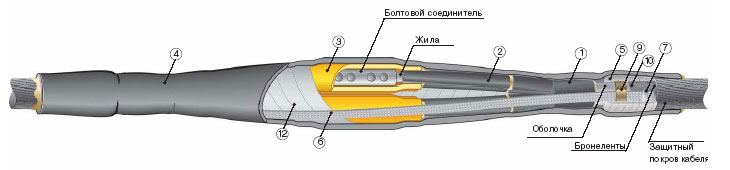

Муфты кабельные термоусаживаемые соединительные на напряжение 6 и 10 кВ

Муфты кабельные термоусаживаемые соединительные на напряжение до 1 кВ

ТУ 3449 -005-59861269-2004 (Россия)
Муфты предназначены для соединения четырехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение до 1 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для соединения кабелей, при прокладке в земле, а также проложенных внутри помещений.


Обозначение типоразмера муфты

Сечение жил кабеля, мм2

Вес комплекта деталей, кг

4Стп-1-25/50

25, 35, 50

1.9

4Стп-1-70/120

70, 95, 120

2.5

4Стп-1-150/240

150, 185, 240

2.5

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация:

  • Изолирующая перчатка*
  • Изолирующие трубки*
  • Толстостенные изолирующие манжеты* (на место соединения жил)
  • Защитный кожух*
  • Герметик - заполнитель
  • Провод заземления
  • Припой
  • Паяльный жир
  • Пружина постоянного давления.
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Киперная лента
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  1. Упаковочная коробка

* - термоусаживаемые компоненты

Муфты кабельные термоусаживаемые соединительные на напряжение до 1 кВ
