Схемы и чертежи - Трансформаторные подстанции с одним питанием

Оглавление
Трансформаторные подстанции с одним питанием
Монтаж и включение подстанции
Обслуживание подстанции
Консервация и техосмотры
Перечень элементов, спецификация электрического оборудования
Схемы и чертежи

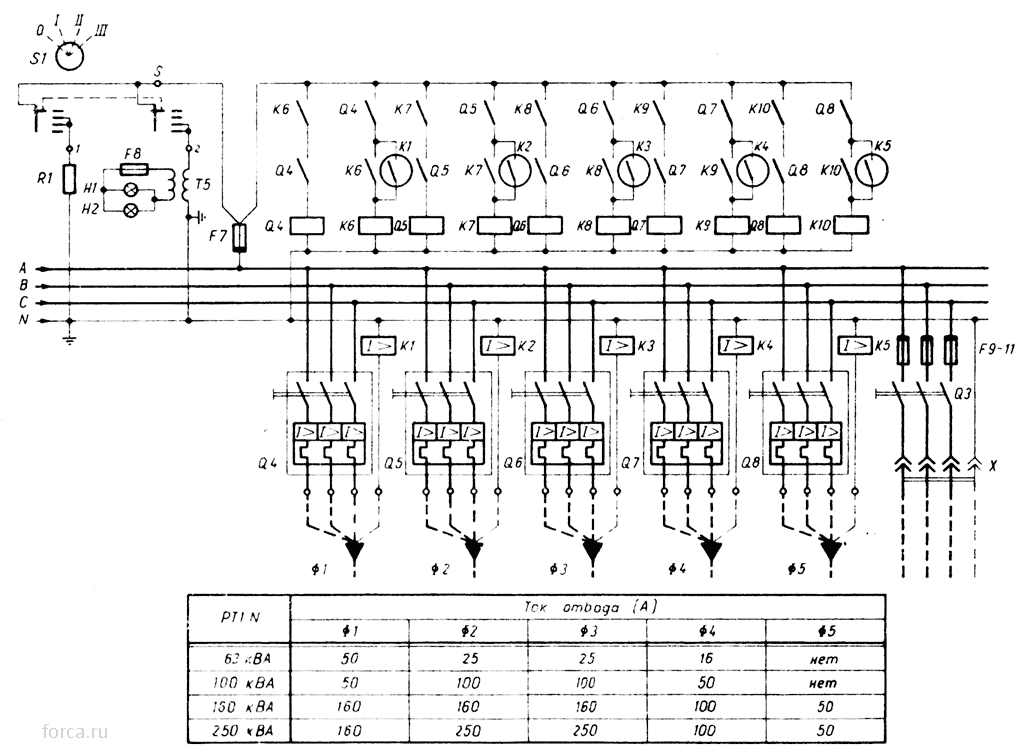

Принципиальная схема подстанции
Рис. 1. Принципиальная схема РТ1N-63/6, 100/6, 160/6, 250/6

PT1N-63/6
Рис. 2. Схема - части I PT1N-63/6, 100/6, 160/6, 250/6

Рис. 3. Схема - часть XI PT1N-63/6, 100/6, 160/6, 250/6
Общий вид подстанции в смонтированном состоянии
Рис. 4. Общий вид подстанции в смонтированном состоянии

Присоединение к подстанции линий
Рис. 5. Присоединение к подстанции линий ВН и НН

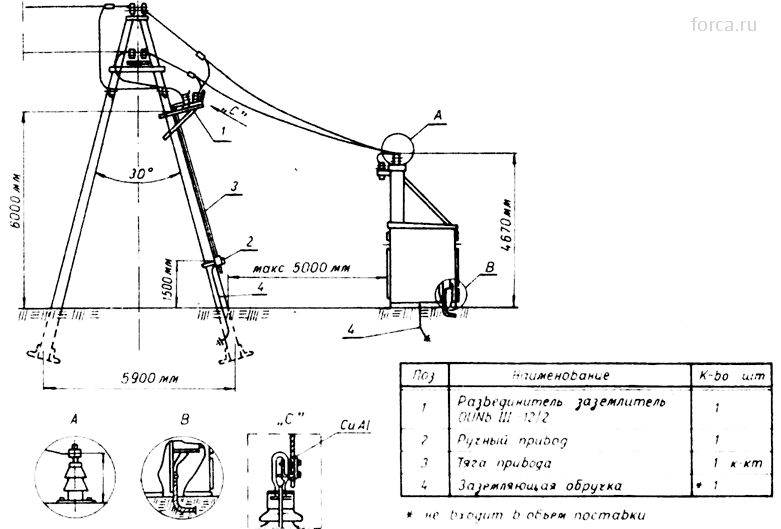

Разъединитель - заземлитель
Рис. 6. Разъединитель - заземлитель В.Н. на опоре

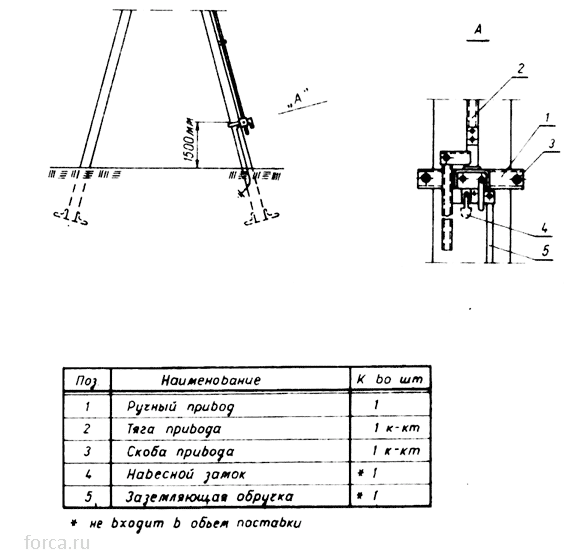

Ручной привод разъединителя - заземлителя
Рис. 7. Ручной привод разъединителя - заземлителя В.Н. на опоре

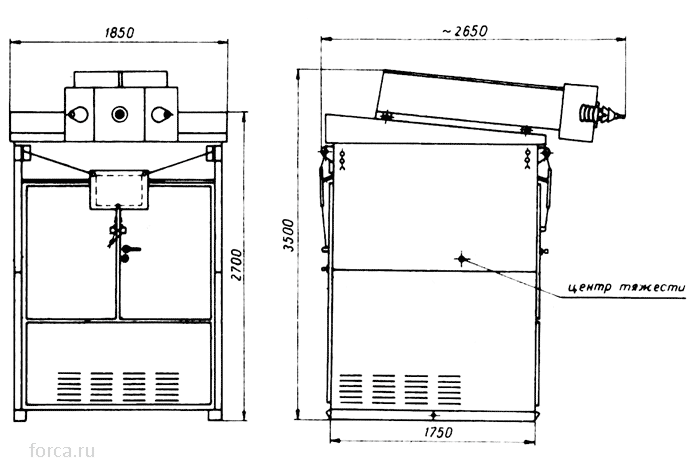

Вид подстанции подготовленной к транспортировке
Рис. 8. Вид подстанции подготовленной к транспортировке

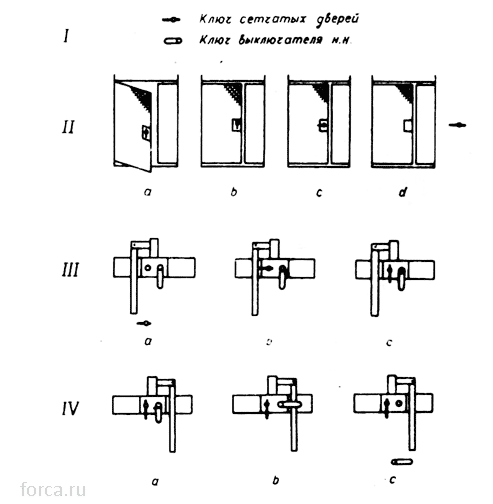

Блокировка
Рис. 9. Блокировка

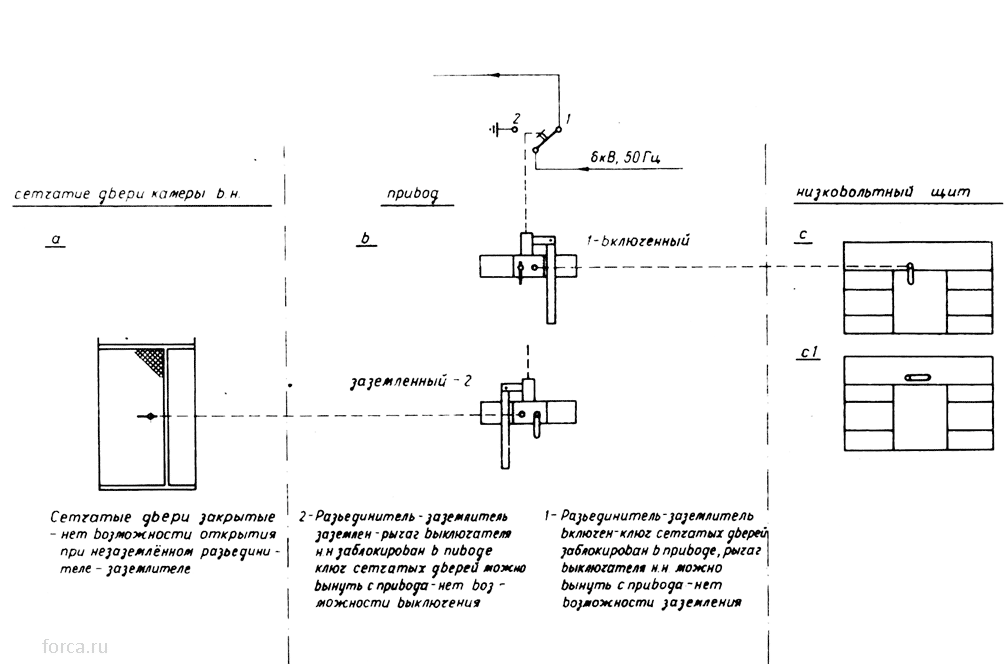

Порядок включения разъединителя - заземлителя
Рис. 10. Порядок включения разъединителя - заземлителя В.Н.

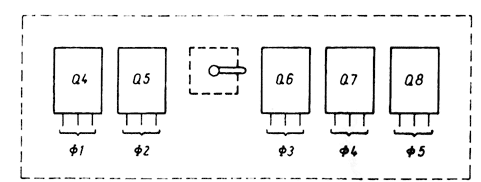

Заменители автоматических выключателей

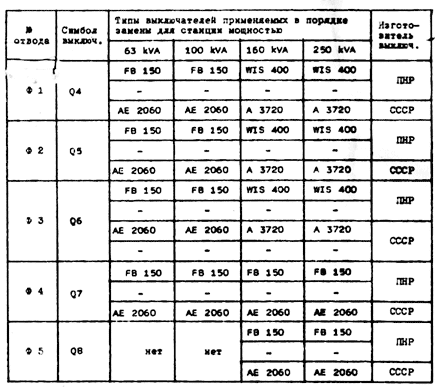

Рис. 11. Заменители автоматических выключателей

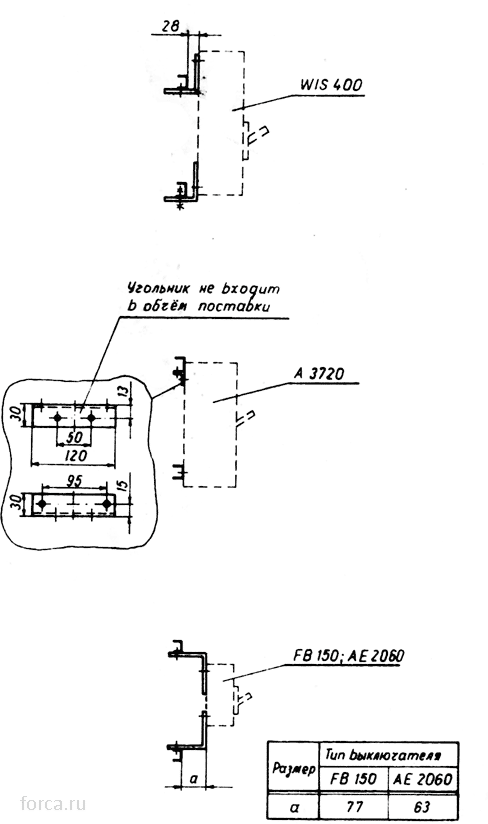

Способ монтажа кронштейнов для заменителей
Рис. 12, Способ монтажа кронштейнов для заменителей автоматических выключателей
