Оперативность и правильность принимаемых диспетчером решений, особенно в аварийных ситуациях, во многом зависят от своевременности и достоверности информации, которая имеется в его распоряжении на данный момент. Поэтому организационно-технические мероприятия, проводимые в РРС, должны обеспечивать получение информации о состоянии электрических сетей из всех возможных источников, в любое время суток, в будние, выходные и праздничные дни.
На рис. 4 показан состав информационного обеспечения диспетчера РРС. При этом диспетчер пользуется совокупностью технических средств: устройств сбора и передачи информации, устройств приема и исполнения команд, устройств для определения мест повреждений (ОМП), а также каналов связи, по которым осуществляется обмен информацией диспетчера с другими корреспондентами.
Опыт показывает, что информационное обеспечение должно предусматривать:
возможность передачи информации о возможном повреждении объектов и элементов электрических сетей;
возможность получения оперативной информации о повреждениях в электрических сетях;

оперативное определение места и характера повреждения;

организацию оперативного оповещения персонала, проводящего ремонтные и аварийно-восстановительные работы на объектах электроснабжения;
двустороннюю информацию о ходе этих работ и возможность консультаций руководителей работ со специалистами;
Состав информационного обеспечения диспетчерского пункта

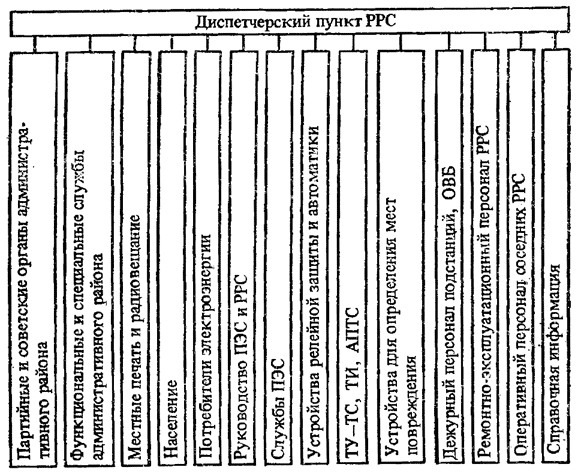

Рис. 4, Состав информационного обеспечения диспетчерского пункта
разнообразную справочную информацию организационно-технического характера.
Требования к скорости передачи информации, ее объему и объективности тесно связаны с конкретными технико-экономическими возможностями ПЭС.
С целью своевременного получения информации на объектах устанавливаются разнообразные средства определения места повреждения, устройства сигнализации, оповещения, технические средства сбора, накопления и передачи информации. Кроме своих собственных используются технические средства других министерств и ведомств, объектов народного хозяйства, местное радиовещание.

Информация о состоянии и режиме работы энергетических объектов.

Информация о предполагаемых повреждениях объектов электрических сетей обосновывается данными метеостанций о надвигающихся резких изменениях погодных условий и стихийных бедствиях, данных специальных служб: пожарных, гидрологических и др., а также соответствующих служб водоканализационного хозяйства, тепловых и газовых сетей об авариях вблизи объектов электроснабжения.
Иногда информация о возможном и имеющем уже место повреждении поступает от населения или персонала других энергоснабжающих организаций. Поскольку эти сведения в целом ряде случаев позволяют предотвратить серьезные аварии, целесообразно систематически обращаться к населению через местную печать или радиовещание с просьбой информировать диспетчера о повреждениях в электрических сетях.
Оперативно-диспетчерский персонал получает информацию о всех отклонениях в работе оборудования и других элементов сети, которые могут привести к их повреждениям, с помощью предупредительной сигнализации (о работе газовой защиты трансформаторов и устройств пожарной сигнализации, перегрузках трансформаторов, снижении уровня изоляции в сети и др.).
Необходимо постоянно расширять объем подобной информации, так как с ее помощью можно предотвратить или локализовать серьезные нарушения в работе электрических сетей. В свою очередь оперативно-диспетчерский персонал должен передавать информацию о предполагаемых отключениях на те объекты народного хозяйства, где внезапные перерывы электроснабжения могут привести к катастрофическим последствиям или значительному ущербу. Перечень таких объектов и способов передачи на них информации должен быть четко определен. В процессе организации ремонтных и аварийно-восстановительных работ требуется также постоянная взаимная информация о положении на объектах народного хозяйства и других абонентов, о ходе аварийно-восстановительных работ, о возможностях взаимной помощи и т. п.
Для непосредственных руководителей работ может потребоваться дополнительная информация по самым различным вопросам, своевременность которой позволит ускорить проведение работ и сократить продолжительность перерыва электроснабжения. Сокращение продолжительности аварийно-восстановительных работ в большой степени зависит от четкости работы технических средств диспетчерского управления, от наличия заранее подготовлен вой справочной информации.



Нормативная и справочная информация.

Опыт обслуживания электрических сетей показывает, что для повышения оперативности в ликвидации возникших повреждений и их последствий справочная информация должна включать:
основные характеристики основных элементов электрических сетей, в частности подстанций 35—110кВ, ТП распределительных сетей, линий электропередачи всех напряжений, номинальные параметры и перегрузочную способность различных типов оборудования, аппаратов и линий электропередачи, уставки релейной защиты и др.;
инструктивные материалы по ведению оперативных переключений на отдельных объектах и оперативных переговоров, графики аварийной разгрузки и автоматической частотной разгрузки, материалы по пожарной безопасности, перечень дефектов и др.;
маршруты аварийных и плановых обходов и объездов линий электропередачи и ТП с указанием автомобильных и пешеходных мостов, мест перехода через водные преграды, подъездов к трассам линий электропередачи в различное время года;
схемы трасс линий электропередачи с нанесенными сближениями и пересечениями с другими линиями электропередачи, линиями связи и радиовещания, другими инженерными сетями (газопроводами, нефтепроводами, водопроводом, теплотрассами и т. п.);
домашние адреса и номера телефонов персонала, привлекаемого к проведению аварийно-восстановительных работ, а также домашние адреса и номера телефонов (служебных и домашних) руководителей предприятия и РРС, вышестоящих организаций, партийных и советских органов административных районов, ответственных абонентов, ремонтных и строительных организаций;
технические характеристики собственных транспортных средств и механизмов и места их базирования, а также места базирования транспортных средств и спецмеханизмов других организаций, которые могут потребоваться при аварийно-восстановительных работах;
места размещения аварийного резерва материалов, оборудования, запасных частей и инструмента;
наличие на предприятиях и в других организациях стационарных и передвижных автономных источников электроснабжения (дизельных и бензодвигательных электростанций, КТП) с указанием их основных характеристик;
информацию о расположении и режиме работы узлов связи, автозаправочных станций, молочно-товарных ферм и животноводческих комплексов, птицефабрик и других ответственных потребителей.
Указанный перечень может быть изменен и расширен в зависимости от конкретных особенностей каждого ПЭС или РРС.
Как правило, вся справочная информация хранится на диспетчерском пункте в виде журналов, таблиц, папок, что затрудняет поиск необходимого справочного материала среди многочисленных всевозможных документов. Поэтому для облегчения работы диспетчера и ускорения поиска нужной информации на предприятии в последнее время широкое применение получили специальные шкафы-кассетницы для хранения папок и журналов, других документов, а также картотеки, использование которых значительно повышает оперативность в получении информации диспетчером.
Наиболее перспективным направлением в обеспечении диспетчеров информацией является автоматизация ее поиска и выдачи с помощью технических средств. Известны примеры использования для этих целей справочных установок, применяемых на железнодорожных вокзалах для получения информации о расписании поездов. Однако больший интерес представляют информационно- вычислительные комплексы, которые начинают внедряться в ПЭС.

Технические средства управления и информации.

Одной из главных составляющих информационной сети диспетчера является комплекс устройств релейной защиты, противоаварийной и режимной автоматики, предназначенных для предупреждения и локализации возникающих повреждений в электрических сетях. Имея информацию о работе этих устройств, персонал может оперативно разобраться в сложившейся ситуации и принять соответствующее решение по восстановлению схемы электроснабжения. Достоверность информации от
этих устройств существенно зависит от надежности их работы. Отказы в работе устройств релейной защиты и автоматики служат причиной получения искаженной информации и увеличения времени поиска повреждения:
Широкое применение в настоящее время нашли устройства определения мест повреждения (ОМП) [5] на воздушных линиях электропередачи, основанные на измерении и фиксации параметров аварийного режима, наряду с которыми в энергосистемах используются также искатели локационного типа, измеряющие временные интервалы распространения электромагнитных волн, а следовательно, и расстояние до места повреждения.
Значительное ускорение отыскания места повреждения и уменьшение времени обесточения потребителей достигаются при использовании на линиях электропередачи указателей поврежденного участка (УПУ) или повреждений опоры (УПО), позволяющих при обходе линии определить поврежденный участок (опору) и тем самым сократить зону поиска повреждения. Вместе с переносными и стационарными устройствами для определения места замыкания на землю в сетях с изолированной нейтралью указанные устройства существенно улучшают информированность оперативного персонала.
Самыми совершенными техническими средствами информационного обеспечения и диспетчерского управления в целом являются устройства телемеханики и диспетчерско-технологической связи.
