Под быстродействующими магнитными усилителями понимают такие МУ, в которых переходный процесс заканчивается в течение времени не более одного периода тока, питающего магнитный усилитель. Принцип работы быстродействующего МУ можно пояснить, пользуясь схемой рис. 9.27. Из этой схемы следует, что на одном сердечнике имеются две обмотки, обмотка управления и рабочая обмотка, питаемые синфазным синусоидальным напряжением. Материал сердечника имеет прямоугольную петлю гистерезиса. В цепи рабочей обмотки Wv и цепи обмотки управления Wy включены вентили, в силу чего можно добиться разделения по времени процессов в рабочей обмотке и обмотке управления. Поэтому в течение одного полупериода ток может протекать в обмотке управления, а в течение второго — в рабочей обмотке. Будем считать, что в полупериод, когда ток протекает по обмотке управления, сердечник размагничивается вниз по петле (рис. 9.28), а в следующий полупериод, когда ток протекает по рабочей обмотке, сердечник намагничивается вверх по петле гистерезиса (рис. 9.28). Токи обмоток управления и рабочей создают противоположные м. д. с. в сердечнике и вызывают противоположные по направлению изменения магнитного потока.
Напряжения питания цепей управления и рабочей выбраны по величине такими, чтобы под их действием сердечник перемагничивался полностью, т. е. от +ФИ до — Фн за один полупериод управления и от —Ф„ до +Ф„ за следующий один рабочий полупериод. В случае, когда в полупериод управления цепь управления разомкнута и ток не протекает по цепи управления, сердечник не размагничивается и тогда к началу следующего рабочего полупериода поток сердечника остается неизменным и равным +Фн, т. е. сердечник с самого начала рабочего полупериода оказывается насыщенным, и индуктивное сопротивление рабочей обмотки будет близким к нулю.

В силу этого все напряжение, питающее рабочую обмотку, будет приложено почти полностью к сопротивлению нагрузки.

Ток в рабочей цепи будет максимальным и равным в отличие от значения токакогда сердечник намагничивается и рабочая обмотка имеет наибольшее индуктивное сопротивление, т. е. /р является наименьшим значением тока в рабочей обмотке.

Ток i' будет иметь вид однополупериодного синусоидального импульса. Если цепь управления будет оставаться разомкнутой в течение ряда полупериодов управления, то все это время по рабочей цепи будет протекать ток i' в виде однополупериодных
синусоидальных импульсов.
Если цепь управления замкнуть, то сердечник в полупериоды управления будет размагничиваться до —Фи. Тогда в рабочий полупериод рабочая обмотка будет иметь максимальное индуктивное сопротивление, ток будет равен /р, и он намагнитит сердечник до +Фн. Таким образом, если цепь управления замкнута, то сердечник будет то намагничиваться, то размагничиваться и напряжение на Rn будет близким к нулю. Отсюда вывод, что в зависимости от того, замкнута или разомкнута цепь управления, находится величина тока в рабочей цепи или напряжения на Ru. Для «замыкания и размыкания» цепи управления в ней имеется два напряжения (питания и управления), которые направлены противоположно друг другу (рис. 9.27). Таким образом, характерной особенностью схемы быстродействующего МУ является наличие двух напряжений в цепи управления (питания U^ и управления Uy). Первое называется опорным напряжением, а второе напряжением управления. Если напряжение управления Uу будет равно нулю, это будет означать, что цепь управления замкнута.


Если напряжение управления будет равно или больше опорного напряжения, то вентиль цепи управления будет заперт, что равнозначно размыканию цепи. Опорное напряжение в быстродействующих МУ играет такую же роль, как напряжение смещения в обычных усилителях, правда оно всегда должно быть противоположно по знаку Uy напряжению управления, в противном случае увеличение тока в рабочей обмотке не будет иметь места.

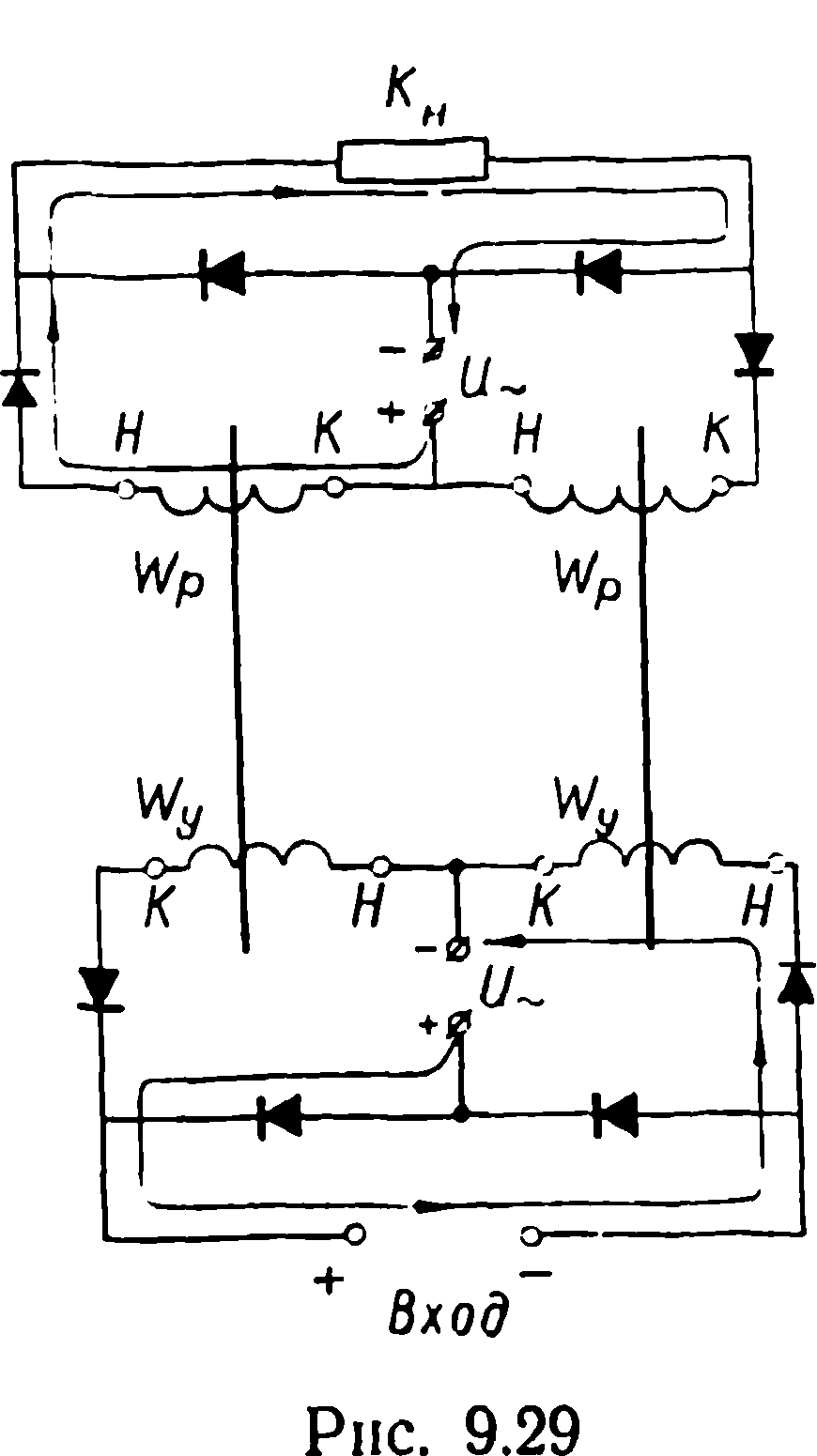

Принципиальная схема быстродействующего МУ, приведенная на рис. 9.27, является однополупериодной, т. е. в нагрузке ток протекает лишь в течение рабочего полупериода и отсутствует в полупериод управления. На рис. 9.29 приведена принципиальная схема двухполупериодного быстродействующего МУ Эта
схема представляет собой просто сумму двух однополупериодных схем, реагирующих на управляющий сигнал одной и той же полярности. Их рабочие и управляющие полупериоды смещены во времени на половину периода так, что, когда одна половина схемы находится в рабочем полупериоде, другая — в управляющем, и наоборот.

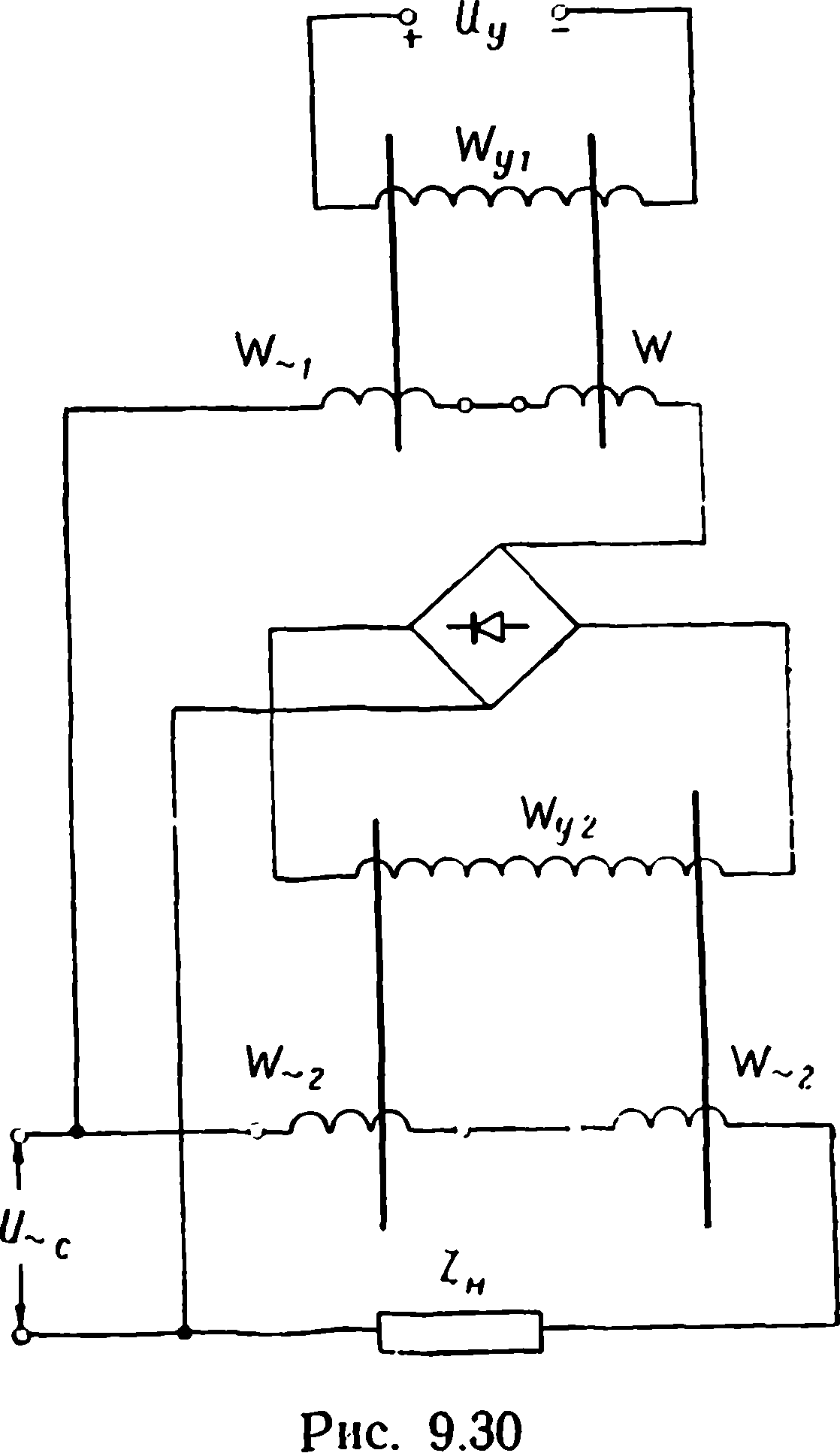

На основе рассмотренных выше однотактных схем быстродействующих МУ можно строить различные схемы двухтактных быстродействующих МУ Следует отметить, что быстродействующие МУ не имеют решающего преимущества перед обычными МУ, специально введенными в режим быстродействия. Поэтому в настоящее время не следует считать, что во всех случаях, где требуется иметь быстродействующий усилитель, необходимо использовать только быстродействующие МУ Предпринимая ряд мер для уменьшения инерционности обычных МУ, можно с успехом применять их в тех случаях, когда они должны обладать малой инерционностью.
Следует отметить, что быстродействующие МУ имеют низкие энергетические показатели (низкий к. п. д.) в сравнении с обычными МУ, поэтому применяются в том случае, если это обосновано, например для элементов логического действия, памяти ЭЦВМ и др.
