Щелевые световоды представляют новую прогрессивную систему электрического освещения без электропроводок и светильников в освещаемых помещениях, разработанную Всесоюзным светотехническим институтом и получившую уже широкое применение, особенно во взрывоопасных помещениях нефтехимических предприятий и на магистральных газонефтепроводах, в компрессорных и перекачивающих насосных станциях. В последнее время щелевые световоды начинают находить
применение в цехах предприятий с нормальной средой.
Щелевой световод (ЩС) состоит из следующих элементов (рис. 60): полой цилиндрической трубы 1 (канал световода), внутренняя поверхность которой покрыта зеркально-отражающим слоем 2, с оставленной щелью 3 (оптическая щель). Световой поток от источника
устройство щелевого световода

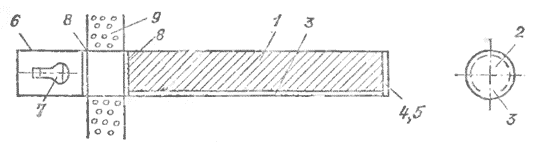

Рис. 60. Схема устройства щелевого световода:
1 — канал световода; 2 — светоотражательная пленка; 3 — оптическая щель световода; 4 — натяжное устройство мягкого канала; 5 — зеркально-отражательный элемент: 6 — вводная камера; 7 —источник света; в — термостойкое прозрачное стекло; 9 — стена освещаемого помещения

Схемы освещения помещений щелевыми световодами

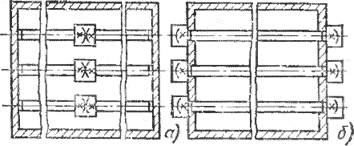

Рис. 61. Схемы освещения помещений щелевыми световодами:
1 — вводные устройства размещаются в помещении с невзрывоопасной средой; б —вводные устройства вынесены за пределы взрывоопасного помещения
света 7, установленного во вводной камере 6, распространяется вдоль канала световода 1 и через щель 3 проникает в освещаемое помещение. В конце канала 1 размещен зеркальный отражательный элемент 5. Камера 6 с источником света 7 отделена от светового канала прозрачным термостойким силикатным стеклом 8.
Во взрывоопасных помещениях камеру 6 устанавливают за стеной 9 освещаемого помещения. В помещениях с нормальной средой вводную камеру устанавливают внутри помещения (рис.61).
Полая труба-канал световода может быть мягкой и жесткой. Мягкие каналы изготовляют из полос специальной полиэтиленфталатной светоогражательной пленки, склеиваемой или свариваемой в форме трубы. Для придания мягкому каналу цилиндрической формы его оболочку натягивают с помощью натяжного устройств.! 4, установленного в торце канала ЩС.
Мягкие щелевые световоды изготавливает ПО «Ватра» (г. Тернополь) в виде комплектного устройства типа КОУ двух размеров: секциями длиной 6 м с диаметром канала 275 мм и секциями длиной 18 м с диаметром канала 600 мм. Для получения большей длины секции могут состыковываться с установкой вводных к;, мер по обе стороны канала ЩС.
В качестве источников света в КОУ ЩС применяют зеркальные разрядные металлогалогенные лампы типу ДРИЗ и металлогалогенные лампы-фары типа ЛФМГ.
Применение комплектных щелевых световодов снижает по сравнению с обычной системой освещения светильниками расход электроэнергии в 2—2,5 раза при равной освещенности.
