На многих промышленных предприятиях имеются загрязненные зоны и районы, образующиеся вследствие выделения различных производственных вредностей, отрицательно действующих на изоляцию и токоведущие части электроустановок. Источниками загрязнения являются целый ряд химических производств, производства по выплавке стали в мартенах и конверторах, ферросплавные производства, производства магния и ряд других. Промышленные производства разделены на пять классов по степени загрязненности среды, причем к первому классу отнесены самые вредные производства.

Зоны загрязнения
Рис. 19. Зоны загрязнения.
1 — источник загрязнения; 2 — минимальный защитный интервал между источником загрязнения и ОРУ с нормальной изоляцией; 3 — половина минимального защитного интервала; 4 — ЗРУ; 5 — ОРУ с усиленной изоляцией; 6 — ОРУ с нормальной изоляцией; 7 — зона III степени загрязнения; 8 — зона II     степени загрязнения; 9 — зона I степени загрязнения.

Для загрязненных зон установлены специальные нормативы для выбора исполнения (класса) изоляции и типов подстанций и линий электропередачи и их размещения [Л.2]. Определены минимальные расстояния от  источников загрязнения, в пределах которых регламентированы типы подстанций (рис. 19). Эти расстояния условно названы минимальными защитными интервалами. Величина защитного интервала зависит от класса производства и колеблется от 50 м для пятого класса до 1500 м для первого класса в химических, металлургических, металлообрабатывающих производствах и в строительной промышленности. В первой половине интервала 7, которая является наиболее загрязненной, можно применять только закрытые распределительные устройства (ЗРУ). Во второй менее загрязненной половине 8 можно ставить открытые распределительные устройства (ОРУ), но с усиленной изоляцией электрооборудования. Так как электрооборудование с усиленной изоляцией пока не освоено заводами, то допускается устанавливать их в закрытом распределительном устройстве. В третьей зоне 9 сооружаются ОРУ с нормальной изоляцией. Указанные нормативы относятся только к тем промышленным загрязнениям, которые вредны для изоляции или токоведущих частей. Это выясняется по данным эксплуатации аналогичных предприятий и анализа технологии.
Для борьбы с загрязнениями предусматриваются приведенные ниже различные мероприятия как при проектировании подстанций и BЛ, расположенных в загрязненных зонах, так и при их эксплуатации.
Основное и наиболее экономичное решение вопросов надежности электроснабжения предприятий с производствами, выделяющими вредные вещества, заключается в проведении двух главных мероприятий:
Эффективная очистка газов, улавливание вредных выделений, сооружение высоких дымовых труб. Эти мероприятия при надлежащем их выполнении практически снимают вопрос о защите электрооборудования. Кроме того, они приводят к общему оздоровлению окружающей среды и улавливанию и промышленному использованию некоторых выделений.
Применение рациональных проектных решений в схемах электроснабжения и коммутации, правильное размещение подстанций и их надлежащее конструктивное выполнение. Схемы коммутации подстанций выбираются наиболее простыми, чтобы сократить число изоляторов и аппаратов и тем самым уменьшить число возможных элементов и точек загрязнения изоляции и коррозии контактов и токоведущих частей. Применяются трансформаторы тока, встроенные в силовые трансформаторы, или так называемые накладные трансформаторы тока. Релейная защита и измерения проектируются таким образом, чтобы не применять трансформаторов напряжения на первичной стороне силовых трансформаторов.
Выполнение ПГВ в загрязненных зонах наиболее целесообразно по схеме блока линия — трансформатор (см. рис. 1,6—г). Питание этих ПГВ осуществляется от
УРП 110—220 кВ, расположенных за пределами зоны II степени загрязнения. На УРП размещается вся коммутационная аппаратура и осуществляются защита и управление трансформатора глубокого ввода. При повреждении трансформатора глубокого ввода срабатывает короткозамыкатель (см. рис. 1,6) или же отключающий импульс (см. рис. 1,г) на выключатель источника питания.
|i В зоне III степени загрязнения допускается глухое Присоединение трансформатора к воздушной линии, при этом предусматривается разъем ошиновки на спуске к трансформатору для создания видимого разрыва с целью обеспечения безопасности ремонтных работ. Наилучшим же решением электроснабжения в загрязненных зонах являются кабельные радиальные линии глубоких вводов 110—220 кВ и специальные трансформаторы, в которых кабельный ввод составляет одно конструктивное целое с трансформатором [Л. 1]. Никаких открытых голых токоведущих частей, контактов и аппаратов на таких подстанциях нет. В тех случаях, когда по условиям общей схемы электроснабжения приходится все же применять в загрязненной зоне так называемые «отпаечные» подстанции (см. рис. 1, а и 2), нужно выбирать наиболее простую схему коммутации и наиболее компактное конструктивное их выполнение. Не следует устраивать перемычки (мостики) между двумя линиями, особенно в зоне III степени загрязнения; допускается даже исключать короткозамыкатель и применять схему с подачей отключающего импульса на головной выключатель магистрали (см. рис. 1,е).
Очень важно правильно выбрать место подстанций с учетом розы ветров и преобладающего их направления, характера и концентрации выделяемых вредностей, протяженности их распространения, а также зон преимущественного их оседания, степени их воздействия на изоляцию электроустановок и устойчивости образуемых осадков на изоляции. Размещение ОРУ и трассы ВЛ нужно предусматривать таким образом, чтобы они были по возможности удалены от наиболее сильных очагов загрязнения, не попадали в факел загрязнений или в полосу газовых уносов.



Питание особо важных объектов в загрязненных зонах предусматривается не менее чем от двух УРП (или других источников), расположенных с противоположных сторон площадки предприятия таким образом, чтобы была исключена возможность одновременного попадания их в факел загрязнения (см. рис. 3).
При тщательном выполнении всех перечисленных выше условий простейшие открытые подстанции глубоких вводов 110—220 кВ [Л. 1], выполненные по схемам рис. 1, б—г, допустимо выполнять в любых зонах загрязнения. В этих же зонах допускается открыто устанавливать выключатели при схеме блока линия — трансформатор. Открытые распределительные устройства с более сложной схемой коммутации, со сборными шинами, с выключателями и другими коммутационными аппаратами нельзя применять в пределах зоны III степени загрязненности, а в зоне II их нужно выполнять с усиленной изоляцией или же применять ЗРУ, как и в зоне III загрязнения, в соответствии с рис. 19. Во многих случаях, например при напряжении 35 кВ, выгоднее применять ЗРУ, чем переходить на изоляцию 110 кВ. Иногда это получается выгодным и при сооружении подстанции 110 кВ, так как ЗРУ значительно компактнее и, значит, экономится дефицитная и дорогая площадь предприятия. Особенно это относится к размещению ПГВ вблизи энергоемких цехов и, в частности, на расширяемых и реконструируемых предприятиях, где территория обычно очень стеснена.
В районах и зонах с большими выделениями пыли, например на цементных заводах, строительные конструкции ЗРУ должны иметь уплотнения против проникновения пыли, а в некоторых случаях нужно создавать повышенное избыточное давление внутри зданий, а в помещении ЗРУ предусматривать постоянное устройство для удаления пыли.
Варианты закрытого и открытого выполнения распределительных устройств всегда нужно сравнивать экономически. Эксплуатационные расходы при открытом варианте исполнения выше, чем при закрытом, так как усложняется обеспечение надежной работы внешней изоляции, возрастают затраты на ликвидацию последствия отключений и аварий по причине загрязнения изоляции, а также возрастает ущерб, наносимый потребителям электроэнергии этими авариями и отключениями.
В районах Крайнего Севера и вечной мерзлоты при проектировании электроснабжения предусматриваются дополнительные специальные требования, обусловленные низкой температурой, гололедами, большими снежными заносами, сильными ветрами и вечномерзлыми грунтами.

Рис. 20. Подстанция 110 кВ в районах Крайнего Севера.
а — на уровне земли; б — на крыше здания; 1 — площадка для обслуживания аппаратов.
Подстанция 110 кВ в районах Крайнего Севера

Эти условия затрудняют быстрое восстановление повреждений и требуют повышенного резервирования питания и высокого качества электрооборудования, что следует учитывать при выборе схем электроснабжения и подстанций. Электрооборудование подстанций выбирается холодоустойчивого , исполнения с хорошими уплотнениями, могущее работать при температуре до —60° С.
Предусматриваются простейшие схемы коммутации вплоть до глухого присоединения питающих линий 110— 220 кВ к трансформаторам. При более сложных схемах применяются баковые масляные выключатели, так как отделители и короткозамыкатели в первоначальном их исполнении (не модернизированные) вызывают много затруднений в эксплуатации и требуют частой профилактики. Трансформаторы должны нести постоянную нагрузку не менее 50% во избежание загустевания масла и нарушения его циркуляции при сильных холодах; они могут допускать длительную перегрузку, особенно, в зимний период.
Подстанции устанавливаются в местах с наименьшими снежными заносами, с учетом преобладающего направления ветров и с устройством снегозащиты. Компоновки подстанций выбираются простейшие. Открытые подстанции хотя и .допускаются, но предпочтительнее ЗРУ с открытой установкой только трансформаторов. Закрытые РУ выполняются отапливаемыми и с продуваемыми подвалами, в которых обычно располагаются кабели. При открытом варианте легкие аппараты: разъединители, разрядники, измерительные трансформаторы, располагаются на высоте около 3—3,5 м и сооружаются площадки для их обслуживания (рис. 20,с). В стесненных условиях и при особо сильных снежных заносах ОРУ 110 кВ сооружается на крыше здания (рис. 20, б)> а трансформатор ставится рядом открыто. Кабели, как правило, прокладываются на эстакадах. Земляных траншей следует избегать из-за вспучивания грунтов; их можно допустить лишь при фильтрующих грунтах или в тех местах, где на трассу не попадают поверхностные воды. При кабельных работах применяется морозоустойчивая кабельная масса; кабели перед прокладкой подогреваются.
Качество электрической энергии в сетях трехфазного переменного тока характеризуется отклонениями и колебаниями напряжения и частоты от установленных норм, несинусоидальностью формы кривой напряжения, а также смещением нейтрали и несимметрией напряжений основной частоты. Отступления от нормированных параметров поступающей в сеть электроэнергии влияют на выпуск продукции, на ее качество и на протекание технологического процесса.
Отклонениями напряжения называются медленно протекающие изменения напряжения, когда скорость изменения напряжения меньше 1% в секунду. Они не должны выходить да пределы —5--+10% У электродвигателей и аппаратов их пуска и управления. У электроламп и прожекторных установок повышение напряжения не должно быть более +5%, а снижение не более — 2,5% для внутреннего рабочего освещения предприятий и не более —5% для освещения жилых домов. На зажимах остальных электроприемников допускаются отклонения напряжения в пределах ±5% номинального. Во время послеаварийных режимов допускается дополнительное понижение напряжения на 5%, однако не более чем в течение суток.
Отклонения напряжения от установленных уровней как в сторону понижения, так и в сторону повышения приводят к ухудшению работы электрооборудования, а в некоторых случаях к преждевременному его износу и выходу из строя. Большие требования к постоянству напряжения предъявляют источники света, которые резко изменяют свои характеристики в зависимости от уровня напряжения.

Отклонения напряжения V в какой-либо точке сети определяются разницей между фактическим U и номинальным Uв напряжениями, %:

Если для данного момента времени t известны отклонения напряжения в начале линии Vit и потери напряжения в линии &Ut, то отклонение напряжения в конце
линии V2t будет равно:

Причиной отклонений напряжения у потребителей данного предприятия является изменение режима работы его электроприемников и электроприемников других потребителей, питающихся от той же сети, а также режима питающей энергосистемы. В результате изменяются токи в сети и, следовательно, потери напряжения в ней. Это вызывает необходимость регулирования напряжения для поддержания оптимального его уровня при разных режимах. Уровни напряжения в соответствующих точках электросети предприятия определяются для максимального и минимального режимов нагрузки.
На предприятиях применяются различные средства регулирования напряжения, выбор которых базируется на анализе режимов напряжения на шинах ЦП (ГПП, ТЭЦ) и режимов нагрузок линий, отходящих от этого ЦП. Основным средством регулирования напряжения являются устанавливаемые на ГПП и ПГВ трансформаторы или автотрансформаторы с автоматическим регулированием под нагрузкой. Во многих случаях этого бывает достаточно благодаря применению ПГВ, располагаемых в центрах нагрузок соответствующих групп потребителей. Если режим работы электроприемников различен и они имеют разную удаленность от ГПП или ПГВ, а также если имеются электроприемники, особо чувствительные к отклонениям напряжения, то предусматриваются дополнительные групповые или индивидуальные средства регулирования, например небольшие вольтдобавочные трансформаторы. Цеховые трасформаторы с регулированием под нагрузкой применяются лишь в тех случаях, когда другие средства регулирования недостаточны или неэкономичны.

Допускаемые величины колебаний напряжения на зажимах осветительных ламп и радиоприборов Vt, выраженные в процентах, сверх допускаемых отклонений напряжения определяются в зависимости от частоты их повторений по формуле

где п —число колебаний в час; At — средний за час интервал между последующими колебаниями, мин.
Эта зависимость приведена на рис. 21. Для остальных приемников электрической энергии колебания напряжения не нормируются.
Наибольшие колебания получаются при работе регулируемых вентильных преобразователей, потребляющих большие реактивные мощности. При работе крупных синхронных двигателей могут быть большие набросы активной мощности, доходящие до 280% их номинальной мощности и могущие вызвать колебания напряжения. Вторым существенным источником колебаний напряжения являются дуговые трехфазные сталеплавильные электропечи (ДСП). В период расплавления металла (шихты) и в начале окисления возникают эксплуатационные к. з., вызываемые обвалом шихты при ее расплавлении и замыканием ее с электродами. Токи к. з. /э.к зависят от емкости печи.

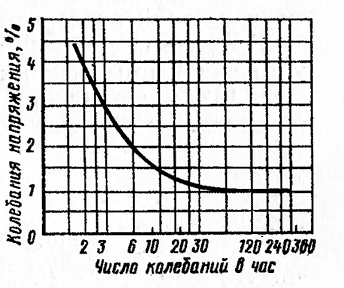

Рис. 21. Зависимость допускаемой величины колебаний напряжения от их частоты.
Повторно-кратковременный режим работы крупных сварочных аппаратов с частыми их включениями и большими толчками нагрузки приводит к большим колебаниям напряжения в цеховых сетях. В рабочем режиме машин контактной сварки кратность пиков тока может достигнуть двух, а в режиме короткого замыкания электродов машины — трех и выше от номинального тока.
Колебания напряжения, вызываемые набросами мощности при работе электродвигателей с резкопеременной нагрузкой, определяются по приближенной формуле [Л. 1]
где АР и AQ — изменения (набросы) активной, МВт, и соответственно реактивной, МВар, мощности электроприемников; SH — мощность к. з. в точке питающей сети, в которой проверяются колебания напряжения.
Если же пренебречь активным сопротивлением сети, которое в промышленных электросетях обычно не превышает 10% индуктивного, то колебания напряжения можно определить по еще более простой формуле

Для приближенного определения колебаний напряжения при работе дуговых электросталеплавильных печей (с учетов допущений, приведенных в [Л. 1]), применяется также очень простая формула

где ST— номинальная мощность печного трансформатора.
При работе нескольких печей колебания пропорционально увеличиваются в зависимости от числа печей.
Из приведенных формул можно сделать очень важный практический вывод о том, что величина колебаний напряжения при прочих равных условиях определяется мощностью к. з. питающей сети и чем последняя выше, тем меньше колебания.
Для ограничения колебаний напряжения проводятся совместные мероприятия при проектировании электроснабжения, электропривода, а также электропечных и других электроустановок с резкопеременной ударной нагрузкой.

Ограничение влияния ударных нагрузок достигается выбором рациональной с этой точки зрения схемы электроснабжения и рациональной схемы пуска и режима работы электродвигателей, а также применением специального оборудования и устройств. Важным мероприятием является применение повышенных напряжений в питающих и распределительных сетях и приближение источников питания к электроприемникам с резкопеременной толчковой нагрузкой. Это осуществляется питанием дуговых электропечей на повышенном напряжении, присоединением крупных электроприводов с резкопеременной нагрузкой при помощи индивидуальных линий непосредственно к ГПП или ТЭЦ, минуя соответствующий РП 6—10 кВ или цеховую подстанцию и т. п. Эффективным средством является повышение уровня токов к. з. в сетях, питающих электроприемники с резко- переменными нагрузками в пределах параметров выключателей общепромышленного применения (см. § 7). Для этого уменьшается реактивное сопротивление линий, питающих подстанции, к которым присоединены крупные электроприемники с резкопеременной нагрузкой, путем применения кабелей и кабелепроводов, токопроводов с уменьшенным реактивным сопротивлением, уменьшения реактивности сопротивления реакторов или вообще отказа от реактирования линий, питающих резкопеременную нагрузку. Это обстоятельство сказывается и на выборе способа канализации энергии. Иногда приходится вопреки установившейся практике и директивным указаниям применять на ГПП параллельную работу питающих линий и трансформаторов. В некоторых случаях применяется схема, приведенная на рис. 25, в которой не предусмотрено реактирование на вводах трансформаторов и на линиях к мощным вентильным преобразователям, чтобы не увеличивать индуктивность цепей, и в связи с этим установлены более мощные выключатели, чем на всех остальных реактированных линиях, питающих «спокойную» нагрузку. Применяется разделение питания ударных и так называемых «спокойных» нагрузок, которое выполняется одним из перечисленных ниже способов:
Потребители, не терпящие толчков нагрузки, например освещение, выделяются на отдельные линии или на отдельные трансформаторы или же питаются совместно с более «спокойными» нагрузками.

Группы электроприемников с ударными нагрузками при значительной их мощности питаются от отдельных трансформаторов, но с общим резервным трансформатором, так как на время кратковременного послеаварийного режима . можно допустить повышенные колебания напряжения.
Схема С применением сдвоенного реактора

Рис. 22. Схема С применением сдвоенного реактора для стабилизации напряжения при ударных нагрузках.
1 — трансформатор ГПП или ПГВ; 2 — сдвоенный реактор; 3— трансформатор электропечи; 4 — дуговая электропечь; 5 — цеховой трансформатор; 6 — силовая нагрузка; 7 — осветительная нагрузка.

3) Ударные и спокойные нагрузки присоединяются к разным ветвям расщепленного реактора (рис. 22), который выбирается с параметрами, необходимыми для стабилизации напряжения до нормированных значений на той ветви реактора, к которой подключены электроприемники, не терпящие толчков нагрузки.
4) На ГПП или ПГВ применяются трансформаторы с расщепленными обмотками вторичного напряжения с коэффициентом расщепления K.v не менее 3,5 с выделением на одну из ветвей обмотки питания резкопеременных ударных нагрузок, а на другую спокойных нагрузок, включая освещение. Благодаря слабой магнитной связи между ветвями расщепленной обмотки трансформатора колебания напряжения, возникающие в ветви питающей резкопеременную нагрузку, не отражаются полностью на напряжении ветви, к которой присоединены спокойные нагрузки.
Чтобы ограничить совпадение пиков нагрузки при работе нескольких печей, применяется принудительный график работы этих печей, если это не приводит к существенному уменьшению выпуска продукции.
Перечисленные мероприятия рекомендуются в первую очередь, так как они, как правило, не требуют специального оборудования и устройств, следовательно, не увеличивают капитальных вложений в систему электроснабжения. Если же они оказываются недостаточными, то предусматриваются специальные устройства и установки для ограничения колебаний напряжения. Наиболее реальным и эффективным из них в настоящее время являются: специальные синхронные компенсаторы (СК) толчковой нагрузки; синхронные электродвигатели (СД), имеющие избыточную мощность; продольная компенсация.
Синхронные компенсаторы толчковой нагрузки специального исполнения имеют быстродействующее (тиристорное) возбуждение с большой кратностью форсировки. Это позволяет им работать в так называемом «режиме слежения» за реактивным током подключенных потребителей электроэнергии. Они допускают трех-четырехкратную кратковременную часто повторяющуюся перегрузку по реактивной мощности (толчки).
Синхронные электродвигатели, используемые для ограничения колебаний напряжения, присоединяются к общим шинам с вентильными преобразователями. Они должны иметь необходимую располагаемую мощность, быстродействующее возбуждение (желательно тиристорное) с высоким потолком форсировки и быстродействующий автоматический регулятор возбуждения. Большинство СД имеет большую перегрузочную способность по генерации пиков реактивной мощности, примерно равную такой у специальных СК толчковой нагрузки (трех-четырехкратную).
Продольная емкостная компенсация (ПК) дает возможность мгновенного, безынерционного и непрерывного автоматического регулирования напряжения. Конденсаторы включаются последовательно. Их емкостное сопротивление Хс вычитается из индуктивного сопротивления цепи XL, т. е. как бы компенсирует его, и в результате эквивалентное сопротивление цепи Хв уменьшается: Xa=XL—Хс и, следовательно, уменьшается потеря напряжения ДU.
Продольная компенсация эффективно используется для стабилизации напряжения и устранения несимметрии напряжения при работе сварочных машин.
Это необходимо не только для других потребителей, не терпящих колебаний напряжения, но и для продуктивной работы самих сварочных машин: полнее используется мощность питающего трансформатора, повышается коэффициент мощности. Наиболее экономичной является ПК при сварочных нагрузках на стороне 6—10 кВ цеховых ТП.
Статические источники реактивной мощности (ИРМ) характеризуются высоким быстродействием, плавным изменением реактивной мощности, безынерционностью. В принципе они являются эффективным средством для улучшения режима напряжения системы электроснабжения промышленных предприятий при резкопеременных ударных нагрузках. Предложено большое число исполнений и модификаций статических ИРМ [Л. 1]. Но они не выпускаются электропромышленностью, а изготовляются кустарно на предприятиях и в лабораториях и пока еще не имеют большой реальной перспективы применения.
Для ограничения колебаний напряжения при самозапуске электродвигателей предусматриваются снижение, по возможности, времени действия АВР и АПВ и применение быстродействующих сетевых защит, а также применение ступенчатого и частичного АВР, при котором в работе сохраняются лишь наиболее ответственные двигатели, а остальные отключаются.
Мероприятия по ограничению уро в ней высших гармоник. Высшие гармонические тока и напряжения, возникающие в электроустановках предприятий, переходят в питающие сети и приводят к несинусоидальности напряжения в них с вытекающими вредными последствиями для работы всех электроприемников в этих сетях. Они вызывают дополнительные потери электроэнергии в элементах электрооборудования, нагрев электрооборудования, а иногда и его повреждение, увеличивают интенсивность старения изоляции электрооборудования и кабелей, а также оказывают вредное влияние на режим работы вентильных преобразователей (неуспешные коммутации), вызывают нечеткую работу аппаратов и приборов связи, измерения, защиты, автоматики, телемеханики.

Особо тяжелое положение возникает в сетях с вентильными преобразователями, в которых коэффициент несинусоидальности может достигнуть 20—25%. При наличии в таких сетях конденсаторных батарей могут возникнуть резонансные явления на высших гармониках. При отсутствии вентильных преобразователей уровни высших гармоник в сетях промышленных предприятий обычно не превышают нормированных значений.
Для оценки и учета несинусоидальности напряжения ГОСТ 13109-67 допускает ограничиваться 13-й гармоникой (v-13). Однако позднейшие исследования и зарубежные данные показывают, что гармоники выше 13-й оказывают существенное влияние на общую несинусоидальность напряжения и с ними необходимо считаться при определении коэффициента несинусоидальности Дне. Исследования показали, что величина несинусоидальности уменьшается с увеличением мощности к. з. питающей сети. На синусоидальность напряжения и на распределение высших гармоник в сети оказывают влияние емкостные элементы сети, в частности конденсаторные батареи, что значительно усложняет расчеты несинусоидальности.
Для ограничения уровней высших гармоник в установках с вентильными преобразователями применяются многофазные схемы выпрямления.
Хорошие результаты дает применение силовых резонансных фильтров, состоящих из последовательно соединенных реактора L и конденсаторной батареи С. Каждый фильтр настраивается на частоту определенной высшей гармоники или спектр высших гармоник так, чтобы сопротивление реактора на частоте батареи:
Фильтры необходимо устанавливать на гармоники самого низкого порядка, возникающие в данном узле сети.
Резонансные фильтры устанавливаются в местах возникновения высших гармоник, так как в этом случае практически полностью устраняются соответствующие гармоники во всей электрической сети. Кроме погашения высших гармоник резонансные фильтры являются источником реактивной мощности на 1-й гармонике и, следовательно, могут использоваться как компенсаторы реактивной мощности.
При применении резонансных фильтров нельзя допускать повышения напряжения на зажимах конденсаторных батарей и увеличения их токовых нагрузок сверх нормированных значений; во избежание этого применяется последовательное включение двух конденсаторов, выбранных на половину линейного напряжения.
Несимметричные режимы. Несимметрию нагрузок в трехфазных сетях создают однофазные электрические нагрузки электропечи, крупные сварочные машины, электровозы внутрикарьерного и внутрицехового транспорта и др. Несимметрия может возникнуть при неравномерном распределении однофазных электроприемников по фазам или же при неодновременном их включении даже при равномерном распределении по фазам. Иногда оба эти фактора совпадают.
Несимметрия трехфазной системы напряжений выражается значением напряжения обратной последовательности V- в абсолютных единицах (В, кВ) или в процентах от номинального фазного напряжения VJ |/ з.
Согласно ГОСТ 13109-67 несимметрия напряжений не должна превышать 2% номинального напряжения длительно допустимого на зажимах симметричного трехфазного электроприемника; для асинхронных двигателей допускается несимметрия более 2%, исходя из допустимого нагрева с учетом нагрузки двигателя и совокупности других факторов: нагрева от гармоник, от пусковых токов и т. п.
Специальные симметрирующие устройства предусматриваются с учетом экономических факторов лишь в тех случаях, когда оказываются недостаточными средства, упомянутые выше.
Можно ориентировочно считать, что при SK/SH^50 значение несимметрии в сети не превышает допустимое.
Основные требования к частоте. При нормальном режиме работы электрической сети отклонение частоты от установленного ГОСТ номинального значения не должно быть более ±0,1 Гц. Допускается временная работа энергосистемы с отклонениями частоты ±0,2 Гц. Колебания частоты не должны превышать 0,2 Гц сверх допускаемых отклонений частоты. Эти нормы не распространяются на период послеаварийного восстановления частоты в энергосистеме. В аварийных условиях при резком снижении частоты до 47— 48 Гц предусматривается автоматическая частотная
разгрузка (АЧР), отключающая менее ответственные потребители в порядке заранее установленной очередности.
В заключение необходимо отметить, что ограничиваться только мероприятиями в электрической части нельзя, так как при этом, несмотря на удорожание всей системы электроснабжения, не всегда удается полностью решить проблему качества электроэнергии. Для успешного и оптимального решения задачи в целом должны сочетаться и координироваться усилия электриков и технологов.
