Коаксиальные подводные кабели типа КПК предназначаются для подводных магистралей с аналоговыми системами передачи в диапазоне частот до 600 кГц, подводными усилителями и дистанционным питанием напряжением 3500 В постоянного тока.
В зависимости от условий прокладки техническими условиями предусмотрено 18 марок кабелей, преимущественные области применения которых указаны в табл. 4.22.
Коаксиальные подводные кабели  КПК
Рис. 4.10. Коаксиальные подводные кабели типа КПК:
1 — экран; 2 — полиэтиленовый шланг

Конструктивные размеры, мм, коаксиальных пар подводных кабелей типа КПК

Марка кабеля

Внутренний медный проводник

Диаметр по полиэтиленовой изоляции

Внешний медный проводник

Толщина экрана из двух стальных лент диаметром по 0,15 мм и медных лент диаметром по 0,1 мм

Диаметр полиэтиленового шланга толщиной 2 мм

Диа
метр

Герметизированный слой (35 % полиэтилена и 65% полиизобутилена)

Повив из круглых проволок, диаметр (количество)

Повив из прямоугольных проволок, размер (количество)

Прямоугольная проволока размером 5,1 Х0,5 количество

Толщина
медной
ленты

Диаметр по прорезиненной тканевой ленте

КПК-5/18

3

Нет

1 (12)

Нет

17,8

11

0,1

20

Нет

Нет

КПЭБ-5/18

3

Нет

1 (12)

Нет

17,8

11

0,1

20

0,5

25

КПЭК-5/18





















КПГК-5/18

3

Есть

1 (12)

Нет

17,8

11

0,1

20

Нет

Нет

КПГЭК-5/18

3

Есть

1 (12)

Нет

17,8

11

0,1

20

0,5

25

КПК-9,2/34,5

4

Нет

2,11 (9)

3,3X0,5 (8)

34,5

20

0,1

36,5

Нет

Нет

Масса материалов, кг/км, коаксиальных подводных кабелей типа КПК





Сталь

Полиэтилен

Проре
зинен
ная
лента

Крепи- ро ванная
бумага

Кабель
ная
пряжа



Общая
масса
кабеля

Марка кабеля

Медь

Изоля
ция

Шланг

Битум,
мел

КПК-5/18-4

492

2 040

212



40



353

110

3 247

КПК-5/18-2,6

492

1380

212

40

340

97

2 561

КПК-5/18-6

492

3 200

212

40

378

130

4 452

КПК-5/18-4+4

492

5 000

212

40

683

170

6 597

КПК-5/18-4+6

492

6 600

212

40

690

170

8 170

КПК-5/18-6+6

492

8 260

212

40

751

200

9 955

КПЭБ-5/18

624

1 050

212

133

40

25

322

100

2 481

КПЭК-5/18-6

624

4390

212

133

40

25

447

180

6 051

КПЭК-5/18-4+4

624

6 400

212

133

40

25

720

200

8 569

КПЭК-5/18-4+6

624

8 780

212

133

40

25

735

210

10 765

КПЭК-5/18-6+6

624

10 350

212

133

40

25

800

240

12 539

КПГК-5/18-4

492

2 040

212

40

350

118

3 252

КПЭК-5/18-4

624

2 830

212

133

40

25

496

180

4 540

КПГК-5/18-6

492

3 200

212

40

378

135

4 457

КПГЭК-5/18-4

624

2 830

212

133

40

25

496

185

4 545

КПГЭК-5/18-6
КПК-9,2/

624

4 390

212

133

40

25

446

185

6 055

34,5-4
КПК-9,2/

1110

3 360

800

140

536

190

6 136

34,5-6

1110

5 270

800



140



558

210

8 078

Маркировка кабелей означает:
КПК-5/18-4 — коаксиальный подводный кабель, коаксиальная пара 5/18 мм, бронированный стальной оцинкованной проволокой диаметром 4 мм;
КПК-5/18-4 + 6 — то же, бронированный двумя повивами из стальной оцинкованной проволоки диаметром 4 мм (первый повив) и 6 мм (второй повив);
КПЭБ-5/18 — коаксиальный, подземный, экранированный кабель, бронированный двумя стальными лентами;
КПЭК-5/18-4+6 — коаксиальный подводный экранированный кабель, бронированный стальной оцинкованной проволокой двумя повивами (4 и 6 мм);
КПГК-5/18-4 — коаксиальный подводный герметизированный кабель;
КПГЭК-5/18-6— коаксиальный подводный герметизированный экранированный кабель;
КПК-9,2/34,5-6 — коаксиальный подводный кабель, коаксиальная пара 9,2/34,5 мм, бронированный стальной оцинкованной проволокой диаметром 6 мм.

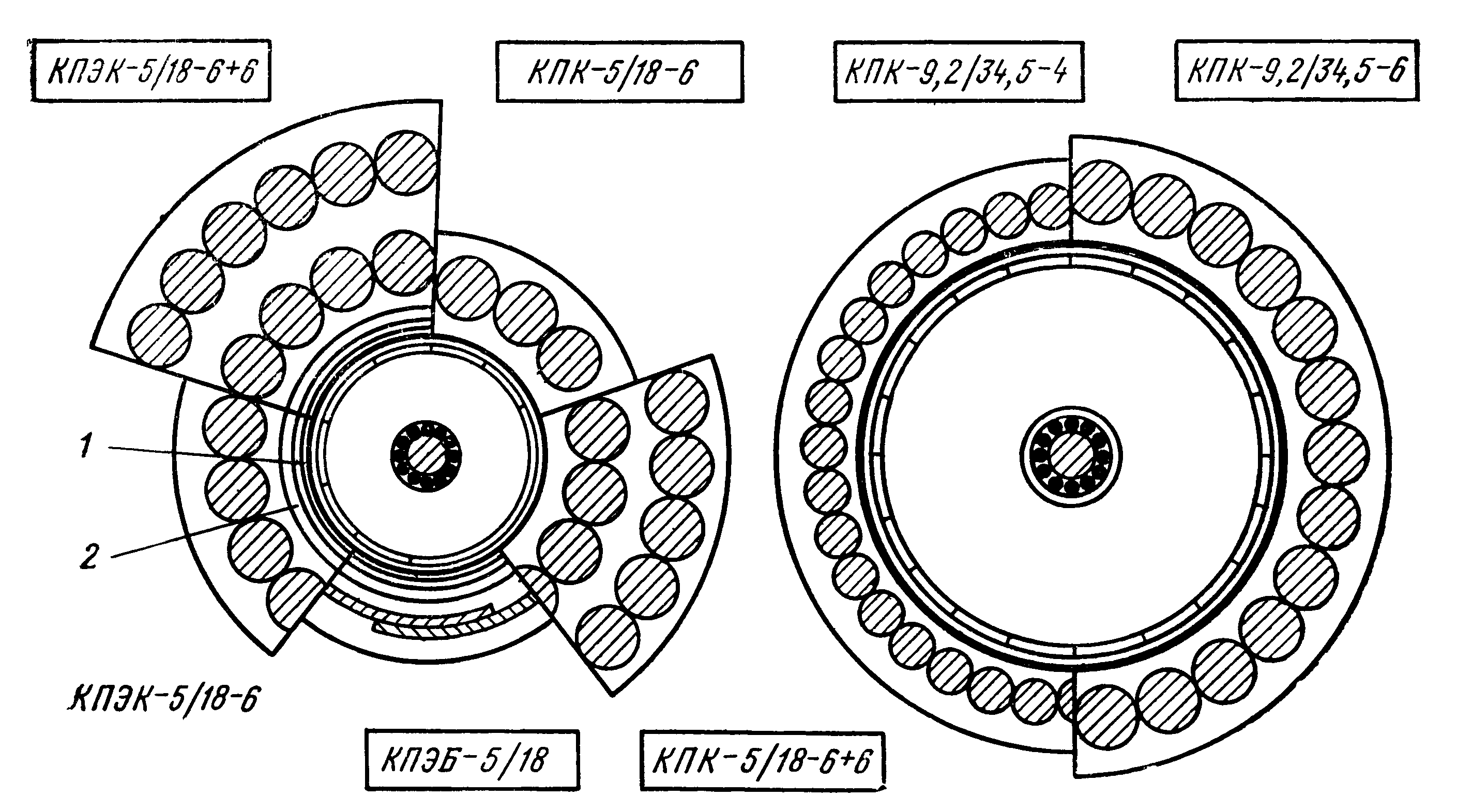

Поперечные разрезы кабелей типа КПК-5/18 и КПК-9,2/34,5 показаны на рис. 4.10.

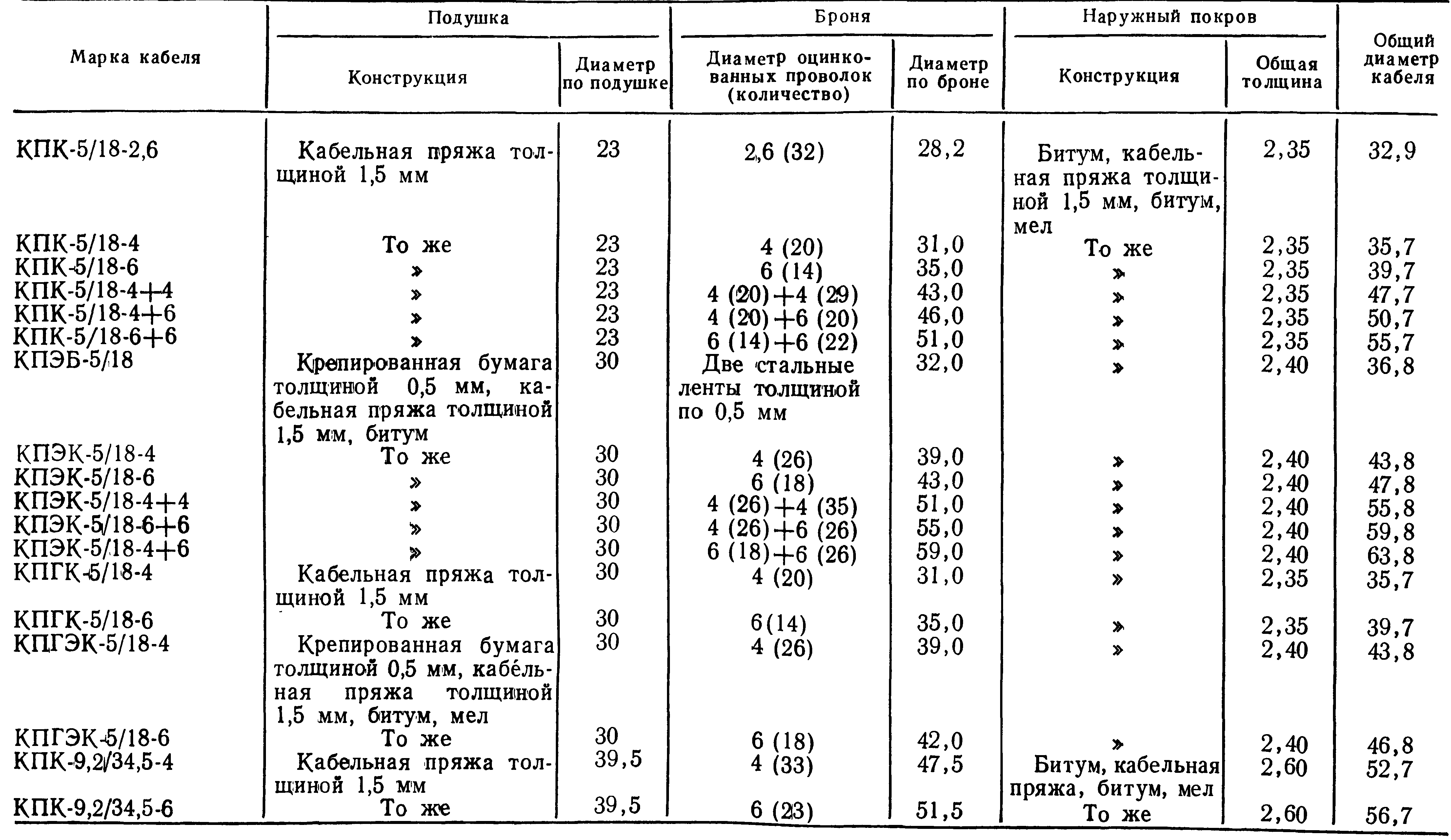

Конструктивные размеры коаксиальных пар кабелей типа КПК приведены в табл. 4.23, их конструктивные размеры — в табл. 4.24, а масса материалов— в табл. 4.25.
Допустимый радиус изгиба кабеля должен быть не менее 15-кратного диаметра кабеля. Строительные длины кабелей марки: КПК-5/18-2,6 (КПК-5/18-4+6)-35,5 км; КПК-5/18-4+4,  КПК-5/18-4+6, КПК-5/ 18-6 + 6 —не менее 1 км; КПЭК-5/18-4, КПЭК-5/18-6—1 ... 34 км; КПЭБ-5/ /18—0,7.. 1,0 км; КПЭК-5/18-4+4, КПЭК-5/18-4+6, КПЭК-5/18-6+6 — не менее 1 км; КП ГК-5/18-4, КПГЭК-5/18-4, КПГЭК-5/18-6 — не менее 0,2 км; КПК-9,2/34,5-4, КПК-9,2/34,5-6 — не менее 1,5 км.
Кабели типа КПК выпускаются по техническим условиям ТУ 16-505.272-78.
