Нормированные электрические характеристики коаксиальных пар в строительных длинах коаксиальных кабелей при постоянном и переменном токах и /=20° С приведены соответственно в табл. 9.1 и 9.2.
Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 2,58/9,4 мм кабелей КМ (А)-4 и КМ-8/6, 2,64/9,5 мм кабелей КМ(А)-4-60, 1,2/4,6 мм кабелей МКТ-4 и КМ-8/6,  2,14/9,7 мм кабелей
ВКПА-10 и БВКПА-10, 5,8/21 мм кабелей КМП, 5,8/38 мм кабелей КМПК, 5/18 мм кабелей КПК и КПЭК, 9,2/34,5 мм кабеля КПК при 20° С приведены соответственно в табл. 9.3—9.10.

Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 2,58/9,4 мм кабелей типов КМ(А)-4 и КМ-8/6 при t=20° С
Таблица 9.3


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/КхМ

Частота,
МГц

ос, дБ/км

1,0

2,455

13

8,888

23

11,860

3,0

4,252

44

9,226

25

12,373

5,0

5,493

15

9,553

40

15,700

6,0

6,020

16

9,870

60

19,300

7,0

6,506 ,

47

10,177

100

25,100

8,0

6,958

18

10,476

120

27,600

9,0

7,383

19

10,766

140

29,900

10

7,785

20

11,050





11

8,169

i2l

11,326





12

8,535

22

11,596





Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 2,64/9,5 мм кабелей типа КМ(А)-4-60 при t — 20° С
Таблица 9.4


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

1,0

2,40

12

8,29

40

15,20

4,0

4.79

20

10,72

60

Ш,65

Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 1,2/4,6 мм кабелей типов МКТ-4 и КМ-8/6 при t = 20° С


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

Частота.
МГц

а, дБ/км

0,06

1,589

1,2

5,865

9,0

16,996

0,1

1,898

1,3

6,105

10

16,870

0,2

2,501

1,5

6,551

15

20,700

0,3

2,974

2,0

7,545

20

23,900

0,4

3,378

3,0

9,229

25

26,800

0,5

3,755

4,0

10,652

30

29,400

0.7

4,443

5.0

11,908

35

31,800

0,9

5,056 -

6,0

13,047

40

34,000

1,0

5,342

7,0

14,097





1,1

5,160

8,0

15,074





Таблица 9.6
Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 2,14/9,7 мм кабелей типов ВКПА-10 и БВКПА-10
при t=20°С


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

БКПА-10

БВКПА-10

ВКПА-10

БВКПА-10

0,06

0,762



1,3

2,387

3,491

0,1

0,968

1,3

3,466

0,2

1,327

1,4

3,517

3,614

0,3

1,622

1,841

1,5

3,643

3,735

0,4

1,872

2,079

2,0

4,218

4,285

0,5

2,093

2,283

3,0

5,191

5,248

0,6

2,293

2,469

4,0

6,022

6,086

0,7

2,478

2,635

5,0

6,760

6,833

0,8

2,650

2,807

6,0

7,453

7,508

0,9

2,812

2,965

7,0

8,057

8,136

1,0

2,966

3,104

8,0

8,642

8,709

1,1

3,112

3,241

9,0

9,194

9,249

1,2

3,253

3,368

10

9,72

9,759

Таблица 9.7
Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 5,8/21 мм кабелей типа КМП при t = 20° С


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

1,0

1,17

12

4,09

40

7,56

4,0

2,35

20

5,30

60

9,30

Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 5,8/38 мм кабелей типа КМПК при t—20° С


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

1,0

1,02

12

3,76

40

7,37

4,0

2,09

20

4,98

60

9,30

Таблица 9.9
Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 5/18 мм кабелей типов КПК и КПЭК при t=20° С


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

0,036

0,387

0,220

0,975

0,390

1,309

0,040

0,407

0,230

0,997

0,400

1,327

0,050

0,458

0,240

1,017

0,410

1,344

0,060

0,504

0,250

1,040

0,420

1,362

0,070

0,545

0,260

1,061

0,430

1,356

0,080

0,586

0,270

1,082

0,440

1,397

0,084

0,602

0,276

1*094

0,450

1,413

0,090

0,622

0,278

1,098

0.460

1,429

0,092

0,630

0,280

1,120

0,470

1,445

0,100

0,656

0,290

1,122

0,480

1,462

0,110

0,688

0,300

1,143

0,490

1,478

0,120

0,718

0,310

1,162

0,500

1,493

0,130

0,749

0,312

1,167

0,510

1,508

0,140

0,777

0,316

1,174

0,520

1,524

0,150

0,803

0,320

1,182

0,530

1,539

0,160

0,831

0,330

1,202

0,540

1,554

0,170

0,856

0,340

1,219

0,550

1,568

0,180

0,881

0,350

1,238

0,552

1,573

0,190

0,904

0,360

1,256

0,556

1,578

0,200

0,928

0,370

1,237

0,560

1,583

0,210

0,956

0,380

1,292





Таблица 9.10
Нормированные частотные зависимости коэффициентов затухания коаксиальных пар 9,2/34,5 мм кабеля типа КПК при t=20°C


Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

Частота,
МГц

а, дБ/км

0,15

0,452

0,30

0,651

0,45

0,799

0,20

0,486

0,35

0,704

0,50

0,8.25

0,25

0,582

0,40

0,747

0,56

0,851

Таблица 9.11
Полиномы нормированных частотных зависимостей коэффициентов затухания коаксиальных пар различных конструкции

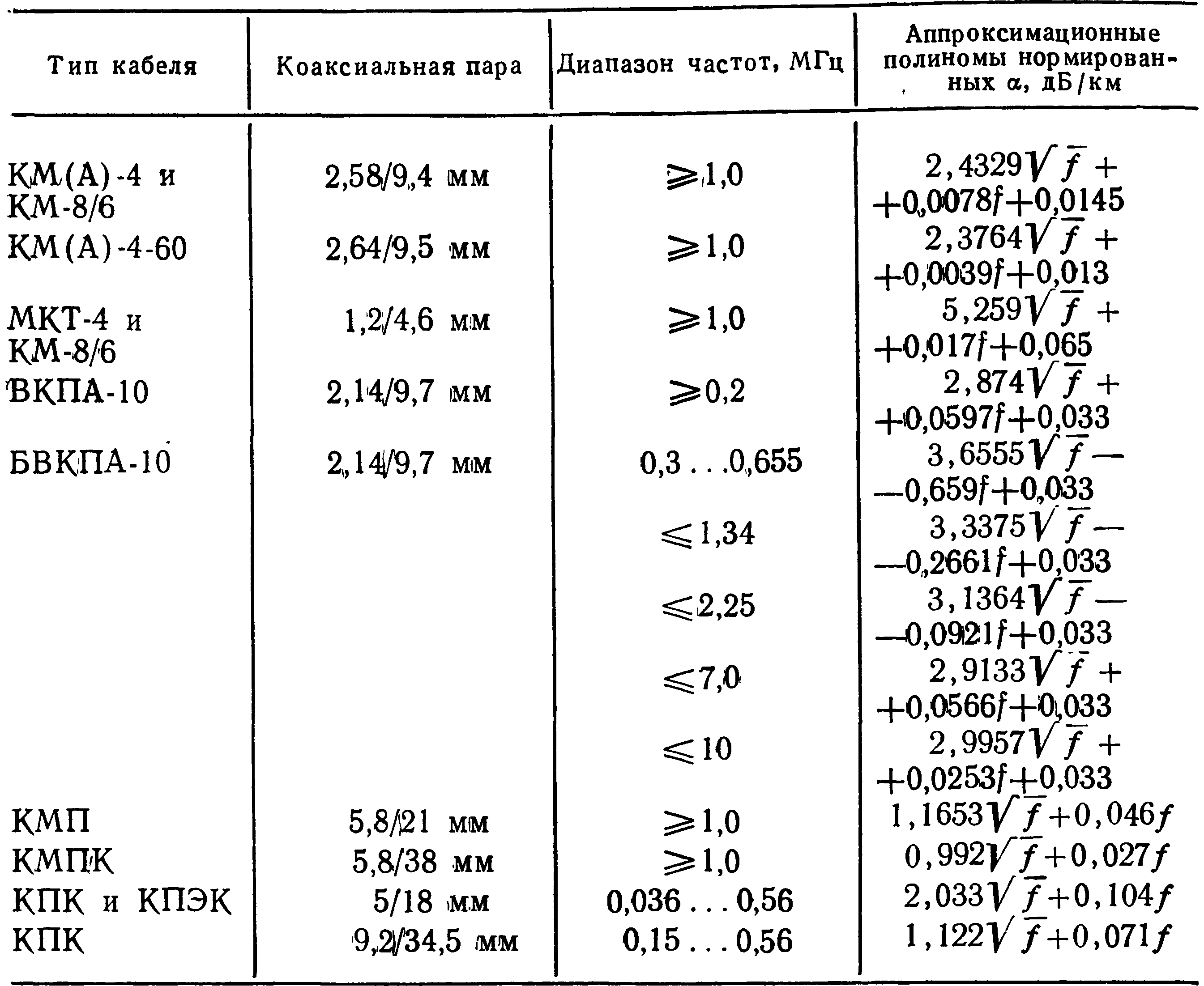

Аппроксимационные полиномы нормированных частотных зависимостей коэффициентов затухания коаксиальных пар различных конструкций приведены в табл. 9.11. В пределах использования полиномов по ним можно рассчитать коэффициенты затухания на промежуточных и более высоких частотах, чем те, для которых коэффициенты затухания приведены в табл. 9.3— 9.10. В более низком диапазоне частот практического использования коаксиальных кабелей коэффициенты затухания основных конструкций коаксиальных пар типов 2,6/9,4 (2,6/9,5); 1,2/4,6 и 2,1/9,7 (в кабеле ВКПА-10) могут Числовые значения коэффициентов Е1, Т1 и К для указанных конструкций конаксиальных пар приведены в табл. 9.12.
(9.1)

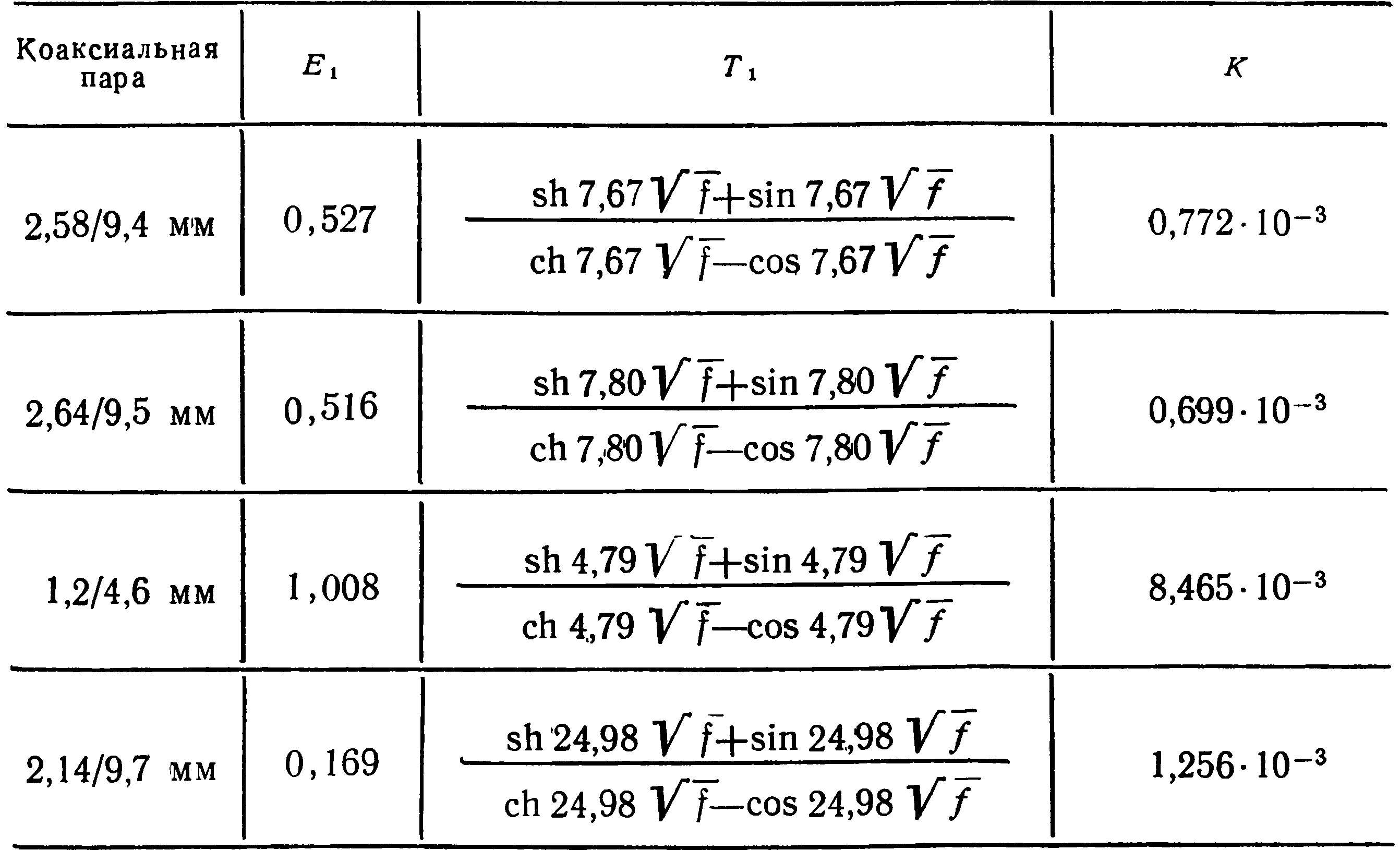

Числовые значения коэффициентов E1, Т1 и К для указанных конструкций коаксиальных пар приведены в табл. 9.12.
Частотные зависимости первичных (R, L, С и G) и вторичных (Ζв, β и ν) параметров передачи в диапазоне нормированных частот и при t=20°С, рассчитанные по формулам § 7.2.1 и 7.2.2, исходя из номинальных значений коэффициентов затухания, волнового сопротивления и конструктивных параметров коаксиальных пар 2,58/9,4 мм кабелей КМ (А)-4 и КМ-8/6, 2,64/ ,/9,5 мм кабелей КМ (А)-4-60, 1,2/4,6 мм кабелей МКТ-4 и КМ-8/6, 2,14/9,7 мм

кабелей ВКПА-10 и БВКПА-10, 5,8/21 мм кабеля КМП, 5,8/38 мм кабелей. КМПК, 5/18 мм кабелей КПК и КПЭК, 9,2/34,5 кабеля КПК, приведены соответственно в табл. 9.13—9.21.
Таблица 9.12*
Числовые значения аппроксимационных коэффициентов Е1, Т1 и К

Таблица 9.13

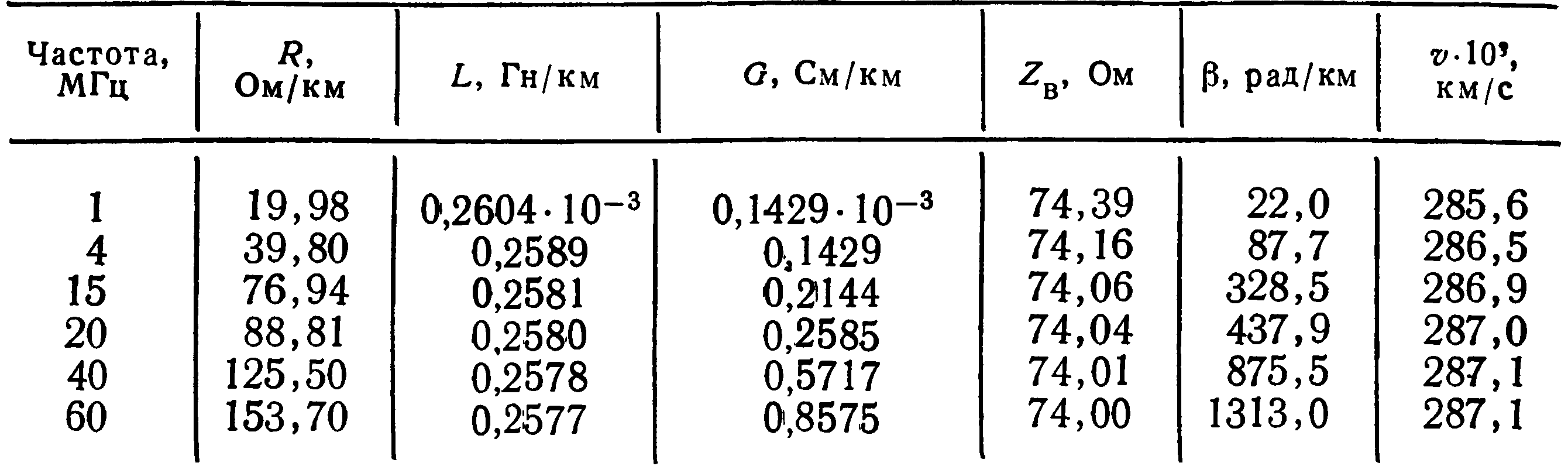

Частотные зависимости первичных и вторичных параметров передачи коаксиальных пар 2,58/9,4 кабелей типов КМ(А)-4 и КМ-8/6 при t = 20°С в диапазоне нормированных частот

Примечание. С=0,4681 -107 Ф/км.

Частотные зависимости первичных и вторичных параметров передачи
коаксиальных пар 2,64/9,5 кабелей типа КМ(А)-4-60 при
t= 20° С в диапазоне нормированных частот

Примечание. С = 0,4664-107 Ф/км.
Таблица 9.15
Частотные зависимости первичных и вторичных параметров передачи коаксиальных пар 1,2/4,6 кабелей типов МКТ-4 и КМ-8/6 при t = 20° С в диапазоне нормированных частот

Примечание. С—0,5061 -10 7 Ф/км.
Аппроксимационные полиномы, определяющие расчетные частотные зависимости вторичных параметров передачи ΖΒ, β и ν в диапазоне частот 1,6· 103/(δвнеш\t2внеш), Гц, приведены в табл. 9.22. Эти полиномы с достаточным приближением определяют и статистические средние частотные зависимости вторичных параметров передачи в указанном диапазоне частот.

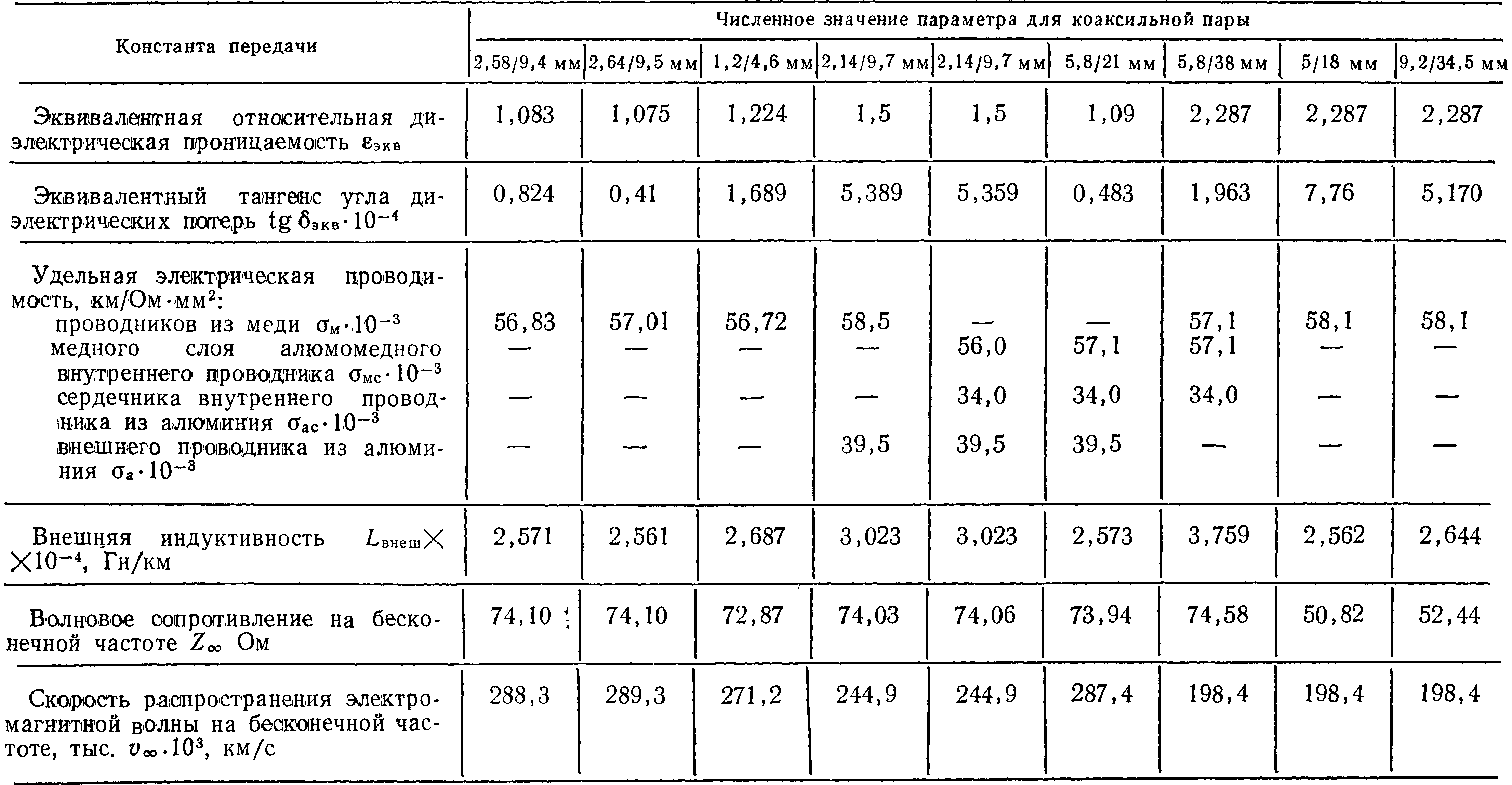

Электрические константы, определяющие конструкции коаксиальных пар, приведены в табл. 9.23.

Таблица 9.17

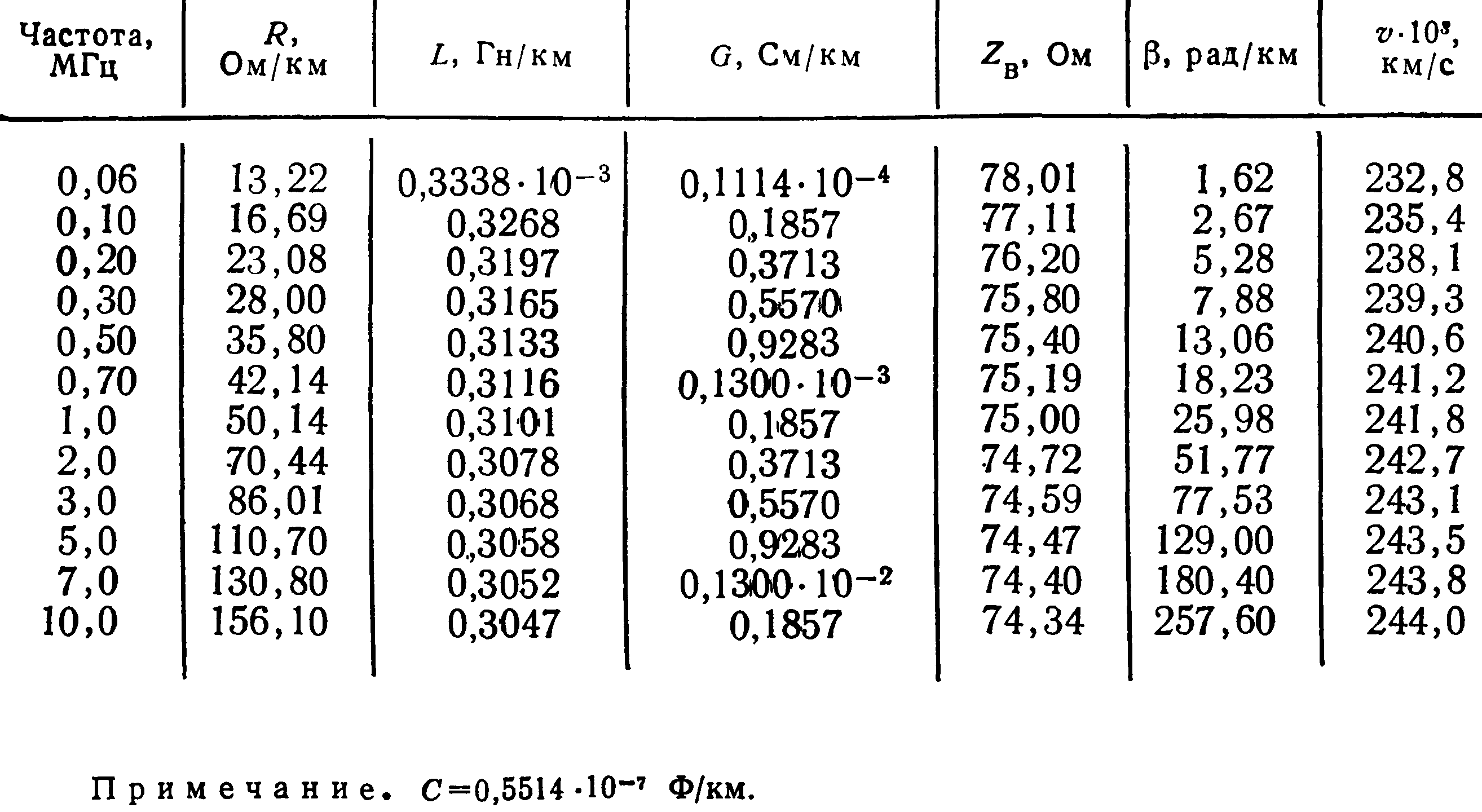

Частотные зависимости первичных и вторичных параметров передачи коаксиальной пары 2,14/9,7 кабеля типа БВКПА-10 при t=20° С в диапазоне нормированных частот

Примечание. С=0,5514 ·10-7 Ф/км.

Частотные зависимости первичных и вторичных параметров передачи
коаксиальной пары 5,8/21 кабелей типа КМП при
£=,20° С в диапазоне нормированных частот

Примечание. С=0,4706-10-7 Ф/км.
Таблица 9.18

Таблица 9.19
Частотные зависимости первичных и вторичных параметров передачи коаксиальной пары 5,8/38 кабелей типа КМПК при t=20° С в диапазоне нормированных частот

Таблица 9.20

Примечание. С=0,9919-107 Ф/км.
Частотные зависимости первичных и вторичных параметров передачи коаксиальной пары 5/18 кабелей типов КПК и КПЭК при t= 20° С в диапазоне нормированных частот

Таблица 9.21

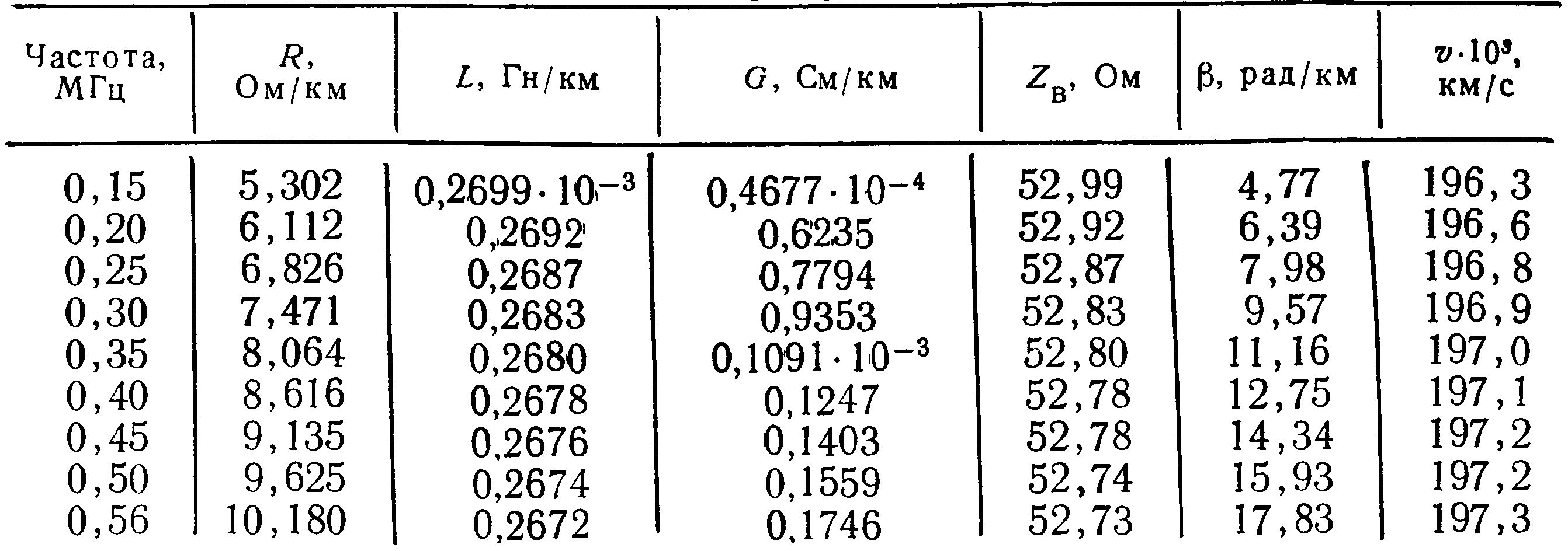

Частотные зависимости первичных и вторичных параметров передачи коаксиальной пары 9,2/34,5 кабеля типа КПК при t = 20° С в диапазоне нормированных частот

Примечание. С =0,9613· 10-7 Ф/км.

Таблица 9.22

Аппроксимационные полиномы ΖΒ, β и v


Значения электрических констант коаксиальных пар

Частотная зависимость A0 и Α3ι, дБ, на строительных длинах кабелей КМ-4, МКТ-4 и КМ-8/6 при f до 500 кГц

В табл. 9.24 даны экспериментальные частотные зависимости минимальных значений переходного затухания на ближнем конце Л0 и защищенности на дальнем конце A3l на строительных длинах коаксиальных кабелей типов КМ-4, МКТ-4 и КМ-8/6 в диапазоне частот до 500 кГц.
Таблица 9.25
Частотная зависимость А0 и A3l, дБ, на строительных длинах кабелей МКТ-4 при f до 100 МГц


f, МГц

1

4

10

20

30

50

70

100

A0

152

152

152

152

152

149

149

144

Азl

152

147

139

131

123

115

111

95

В табл. 9.25 приведены экспериментальные частотные зависимости величин A0 и A3l на строительных длинах кабелей типа МКТ-4 в диапазоне частот до 100 МГц. Кабели типа КМ-4 имеют в этом диапазоне частот величины A0 не менее 150 дБ и A3l не менее 130 дБ. Все приведенные в табл. 9.24 и 9.25 значения относятся к случаю, когда внешние проводники коаксиальных пар по концам кабеля соединены между собой и с металлическими элементами, что соответствует реальным условиям эксплуатации и требованиям ГОСТ 10454—84.
