4.9. КОРРЕЛЯЦИЯ МЕЖДУ АКУСТИЧЕСКИМ ШУМОМ,  РАДИОПОМЕХАМИ И ПОТЕРЯМИ ЭНЕРГИИ НА КОРОНУ
Связь между акустическим шумом [дБ (А)] и радиопомехами. При исследованиях на опытной ВЛ УВН и в клетках наблюдалась строгая корреляция между акустическим шумом [дБ (А)] и радиопомехами при 1 МГц. Для специального провода при естественном дожде и различных напряженностях увеличение радиопомех по 190
функции возбуждения на 1 дБ соответствует увеличению акустического шума на 1 дБ. Функция возбуждения для однофазной ВЛ линейно связана с направленными или излучаемыми радиопомехами. Однако для 3-фазных ВЛ соотношение отличается от линейного и зависит от положения точки измерения.
Пример корреляции между акустическим шумом [ДБ (А)] и радиопомехами показан на рис. 4.9.1 для опытной ВЛ УВН с фазой из четырех проводов, диаметром 5 см в хорошую и плохую погоду.

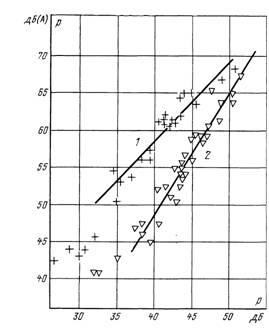

Рис. 4.9.1. Корреляция между звуковым давлением и радиопомехами для опытной ВЛ УВН с фазой из четырех проводов, d=5 см.
1 —’ плохая погода; 2 — хорошая погода.
Из рис. 4.9.1 видно, что в хорошую погоду рассеяние больше из-за влияния постороннего шума. Коэффициент корреляции в хорошую погоду, по-видимому, отличается от коэффициента в мокрую погоду. Подобные наблюдения были сделаны при снеге (рис. 4.9.2, 4.9.3) для двух других пучков опытной ВЛ УВН.
Данные, приведенные на рис. 4.9.2, 4.9.3, подтверждают линейную корреляцию между радиопомехами и акустическим шумом при дожде. Акустический шум при снеге относительно меньше, чем при дожде при одинаковых радиопомехах. Приведенные выше результаты подтверждают, что акустический шум и радиопомехи создаются одним и тем же явлением (главным образом стримерами положительной полярности), но разными видами короны (например, таким, как частичные разряды между проводом и падающей снежинкой), которые могут иметь большее воздействие на радиопомехи, чем на акустический шум.
Связь акустического шума при 120 Гц и потерь энергии на корону. Хотя воздействие короны увеличивается с увеличением ее интенсивности, не установлено ясной корреляции между акустическим шумом [дБ (А)] и потерями на корону.

Рис. 4.9.2. Корреляция между акустическим шумом и радиопомехами для фазы из 12 проводов диаметром 2,3 см.
1 — дождь; 2 — снег.

Рис. 4.9.3. Корреляция между акустическими помехами и радиопомехами для фазы 8X3,3 см.
1 — дождь; 2 — снег.

Вместе с тем установлена отличная корреляция между потерями на корону и шумом при 120 Гц. В качестве примера она показана на рис. 4.9.4

Рис. 4.9.4. Корреляция между потерями на корону и шумом (относительно 0,0002 Па) при 120 Гц (по испытаниям в клетке УВН).
1 — четыре провода в пучке; 2 — пять проводов; 3 — три провода.
по данным испытаний в клетке УВН. Увеличение шума соответствует увеличению потерь при незначительном влиянии диаметра и числа проводов фазы.
Эти данные подтверждают, что потери на корону и шум при 120 Гц обусловлены циклическим движением ионов в электрическом поле провода. Чем больше количество ионов, тем больше рассеиваемая мощность при их движении и тем больше изменения давления воздуха, вызванного их движением.
ПРИЛОЖЕНИЕ 1
Рис. П. 1.1.1. Частотный спектр (1/10 октавы).
1 — акустический шум внешней среды при дожде 2,5 мм/ч; 2 — коронирующая ВЛ.

Шум окружающей среды во время дождя. Шум окружающей среды при дожде зависит от места измерения и интенсивности дождя. Высокие уровни шума получаются при падении дождя на крыши, пластические или металлические предметы, лиственные деревья и т. д. Сильный дождь обычно сопровождается ветром, который увеличивает шум. Типичный частотный спектр шума дождя сравним с типичным частотным спектром шума от короны ВЛ (рис. П.1.1.1). Из этого рисунка видно, что шум окружающей среды при постоянной ширине полосы быстро уменьшается с частотой. При этих частотах шум от короны изменяется совершенно иначе. Вследствие этого различия в частотном спектре шум от ВЛ можно отличить от шума окружающей среды при том же уровне дБ (А).
При измерении акустических шумов в типичной сельской местности (интенсивность дождя от 0,0256 до 2,56 мм/ч) во время плохой погоды значения шума от дождя получились равными 40—53 дБ (А) в зависимости от интенсивности дождя и близости деревьев. Подробные результаты приведены в табл. П. 1.1.1.
Таблица П.1.1.1.


Фильтр типа

Среднее значение уровня шумов, дБ

Среднеквадратическое отклонение

Максимальное отклонение, дБ

А

46,5

+4

53

В

52

+3

58

С

56,5

+2

61
