Лебедка навесная типа Л-8

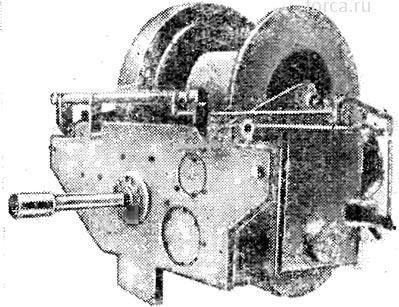

Рис. 11. Лебедка навесная типа Л-8.
Тракторная навесная лебедка Л-8 применяется на установке опор в целях: обеспечения плавности подъема опор, наименьшего удаления подъемного трактора от устанавливаемой опоры, что облегчает руководство трактористом, а также на установке опор в стесненных условиях при отсутствии возможности передвижения подъемного трактора.
Техническая характеристика
Грузоподъемность, т 8
Привод от трактора Т-80
Барабан:
диаметр, мм . . . . . . . . 450
канатоемкость, м 90
диаметр троса, мм.. 28,5
Скорость вращения вала отбора мощности, об/мин 1 000 С
корость, м/мин:
подъема груза 16,5—21,4
опускания груза. 15,5—19,5
Размеры, мм 1140X1 160X110 0
Вес, кг. 1 430
Лебедки с ручным приводом.
Лебедки с ручным приводом применяются на установке опор в отдельных, исключительных случаях, когда по особо стесненным условиям или рельефу местности применить тракторы и краны не представляется возможным.
Рис. 12. Лебедка ручная.
Лебедки с ручным приводом (рис. 12) состоят из нескольких пар цилиндрических зубчатых колес , приводимых во вращение от рукоятки 2 и барабана S для наматывания каната. Вращение рукоятки 2 приводного вала 4 передается через зубчатые колеса к барабану, на который наматывается канат, прикрепленный к грузу. Ниже в табл. 3 приведены основные данные лебедок с ручным приводом.
Таблица 3
Основные данные лебедок с ручным приводом
Тип
лебедки |
Тяговое усилие на последнем слое навивки каната, Т |
Диаметр каната, мм |
Диаметр барабана, мм |
Число слоев навивки (не более) |
Канато-
емкость барабана, м |
Размер рукоятки, мм |
Число скоростей |
Вес, тег |
ЛР-0,5 |
0,5 |
7,7 |
130 |
5 |
100 |
300 |
1 |
160 |
ЛР-1 |
1 |
11 |
180 |
5 |
150 |
400 |
2 |
280 |
ЛР-2 |
2 |
15,5 |
260 |
5 |
150 |
400 |
2 |
450 |
ЛР-3 |
3 |
16 |
260 |
5 |
150 |
400 |
2 |
565 |
ЛР-5 |
5 |
21 |
340 |
6 |
300 |
400 |
2 |
800 |
ЛР-7,5 |
7,5 |
26,5 |
450 |
6 |
300 |
400 |
2 |
1 430 |
ЛР-10 |
10 |
29 |
480 |
6 |
300 |
400 |
2 |
1 900 |
|
