В электромонтажном производстве для изготовления металлоконструкций, каркасов, электроконструкций опор воздушных линий, открытых подстанций, монтажных изделий и деталей применяют черные металлы в виде стали разных профилей: угловую» листовую, прутковую и другие, а также стальную проволоку, сетку и ленту.
Для защиты проводов от механических повреждений и воздействия окружающей среды используют стальные трубы, трубы из полимерных материалов и соединительные муфты к ним.
При вводе проводников в клеммные коробки электродвигателей, ящики, пусковую аппаратуру и при обходе препятствий применяют гибкие негерметичные и герметичные металлические рукава с хлопчатобумажным уплотнением.
Негерметичные рукава используют для защиты проводов и резиновых шлангов от механических повреждений, герметичные — для предохранения проводов от проникновения влаги.
С 1971 г. выпускаются гибкие металлические рукава в оболочке из полимерного материала, которые не требуют заземления.
Для ускорения монтажа оборудования монтажные предприятия используют специальные изделия, перечень которых составляет более 1200 наименований.
Например, для прокладки кабелей и проводов применяют следующие изделия:
полки без перфорации ПК-16 и ПК-25 (длина полки 160 и 250мм соответственно) и с перфорацией ПК-16п и ПК-25п (рис. 18);
стойки для установки полок СК-40, СК-60, СК-80 и т. п.; для установки закладных подвесок П-6, П-8, П-18 (высотой 600, 800, 1800 мм);
ленты и кнопки для крепления проводов в пакеты (ленты имеют условное обозначение К-226, кнопки — К-227),
Наконечники кабельные

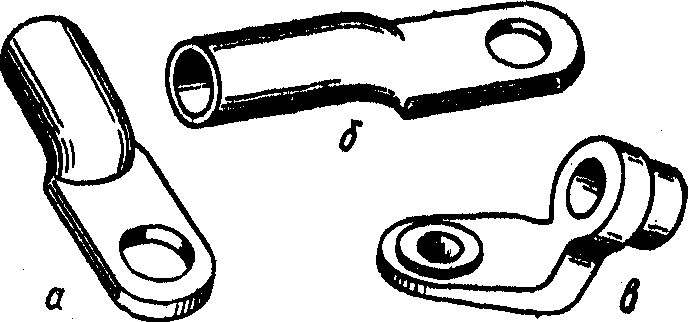

Рис. 19. Наконечники кабельные:
а — трубчатый медный типа Т; б — трубчатый алюминиевый типа ТА; в — литой алюминиевый типа ЛА.
Кабельные конструкции
Рис. 18. Кабельные конструкции:
а — полка кабельная ПК-16п; б — стойка кабельная СК-80.
Для оконцевания и соединения жил кабелей и проводов применяют следующие изделия:
наконечники кабельные для пайки, медные П-2-5, П-3-4, П-9-8, первая цифра означает внутренний диаметр трубчатой части (мм),  вторая — диаметр контактного зажима (мм);
наконечники кабельные для опрессовки, трубчатые, медные (ГОСТ 7386—70) Т-3, Т-4, Т-5, цифра означает внутренний диаметр трубчатой части, мм (рис. 19,а);   ?
наконечники кабельные алюминиевые ТА 5,4-6, ТА 7-6, закрепляемые опрессовкой (ГОСТ9688—76), цифровые обозначения ана-. логичны обозначениям наконечников типа П (рис. 19,6);
наконечники трубчатые медно-алюминиевые ТАМ 5,4-6, ТАМ 7-6, ТАМ 8-8, закрепляемые опрессовкой (ГОСТ 9688—76);
наконечники алюминиевые литые типа ЛА для присоединения при помощи сварки (рис. 19,в).
Для соединения алюминиевых жил проводов и кабелей способом опрессовки применяют гильзы ГАО. Заполнение гильз может быть односторонним и двухсторонним. В гильзу одностороннего заполнения провода вводят с одного конца, а в гильзу двухстороннего заполнения — с двух. Опрессовку выполняют одним или двумя вдавливаниями при помощи клещей ПК-2. Гильзы одностороннего заполнения обозначают ГАО 4-1, ГАО 6-1, а двухстороннего — ГАО 4-2, ГАО 6-2. Цифры 4 и 6 указывают размер внутреннего диаметра гильзы (мм).
Крепежные детали: дюбели-гвозди ДГ, дюбели-винты ДВ, шурупы по дереву и по металлу, винты, болты, штыри, глухари, дюбели пластмассовые, дюбели с волокнистым наполнением.
При монтаже осветительных установок для ламп накаливания применяют подвесные настенные и потолочные резьбовые патроны. В сырых помещениях применяют фарфоровые или карболитовые патроны с раздельным вводом проводов. Для включения и выключения ламп пользуются выключателями различных конструкций: рычажными, барабанными, кнопочными.
Для включения в сеть переносных осветительных приборов используют штепсельные розетки. Выключатели и розетки рассчитаны па ток не более 6 А.

Соединения и ответвления проводов и кабелей выполняют в различных ответвительных коробках. Незащищенные изолированные провода, проложенные открыто, соединяют в коробках типа КО-1. Кабели в пластмассовой и резиновой оболочке соединяют в карболитовых коробках типа КОР.
Провода скрытой проводки соединяют в ответвительных коробках типа КП-1 или У-197,
