Конденсаторы

Конденсаторы предназначены для компенсации реактивной мощности и повышения коэффициента мощности электроустановок. Конденсаторы изготовляются следующих типов: КМ, КА2, КМ А, КМ2А, КС, КС2 и КСА, КС2А.  Буквы обозначают: К— конденсатор косинусный; М — с пропиткой минеральным маслом; С-—с пропиткой синтетическим жидким диэлектриком (совтолом); А— исполнение для наружной установки; цифра 2 означает исполнение в корпусе второго габарита. Конденсаторы изготовляют и а 220, 380, 500, 660, 1050, 3150, 6300 и 10 500 В. В обозначение типа конденсатора входят цифры, показывающие напряжение и мощность, например тип Км2-6,3-13 обозначает: конденсатор косинусный, масляный, в корпусе второго габарита, на 6,3 кВ, мощность 13 квар; тип КС-10,5-37,5 — конденсатор косинусный, с совтоловым заполнением, в корпусе первого габарита па 10,5 кВ, мощность 37,5 квар. Конденсаторы изготовляют мощностью от 4 до 100 квар.
В настоящее время батареи конденсаторов на 3—10 кВ поставляют в виде комплектных устройств серии УК для внутренней установки и серии УКН — для наружной.
Комплектные конденсаторные установки на напряжение 6,3 и 10,5 кВ изготовляют в двух исполнениях: УК-6 (10) ПУЗ мощностью 900, 1350 и 1800 квар и УК-6 (10) У1 мощностью 600, 1200 и 1600 квар. Первое исполнение выполняется в двух вариантах — с командным блоком и приставкой (Р) с автоматическим регулятором «Аркой» и без регулятора. Во вводной ячейке установки УК-6 (10) ПУЗ установлены вакуумный выключатель, блокировочное устройство, регулятор, ошиновка и сигнальные лампы. В конденсаторной ячейке размещены конденсаторы со встроенными разрядными сопротивлениями и предохранители с указателями срабатывания.
Установки поставляются блоками длиной 3—4 м, состоящими из соединенных между собой ячеек, в собранном виде.
Силовые фильтры высших гармоник предназначены для уменьшения искажений синусоидальной формы кривой напряжения сети, а также для компенсации реактивной мощности. Все более широкое применение в промышленник электроустановках полупроводниковых (тиристорных) выпрямителей и преобразователей сопровождается искажением синусоидальной формы кривой напряжения основной частоты 50 Гц (первой гармоники) высшими гармоническими колебаниями, возникающими в сети при работе полупроводниковых вентилей. Это ухудшает качество электроэнергии и ведет к ухудшению работы электроприемников.

Возникает проблема «электромагнитной совместимости» полупроводниковых преобразователей с другими электроприемниками. Для подавления (фильтрации) высших гармоник и предназначены силовые фильтры Они изготовляются Усть-Каменогорским конденсаторным заводом в виде комплектного устройства серии Ф, состоящего из ячейки ввода (блок управления с трехполюсным разъединителем с заземляющими ножами, трех конденсаторных ячеек (по 12 конденсаторов КС2-6,6-67 и одному трансформатору тока ТПЛ 10 кВ, 200/5 А в каждой) и реакторной ячейки с тремя реакторами ФРОС-160/б и тремя трансформаторами тока. Мощность установки 2412 квар, напряжение 10 кВ, ток 120 А. Реакторы фильтров могут быть настроены на подавление 5, 7, 11 и 13-й гармоник. Установки поставляются блоками длиной до Зм и высотой 1,4 м в собранном виде.

Изоляторы

Изоляторы

Изоляторы служат для крепления токоведущих частей и изоляции их от заземленных элементов электроустановки. Изоляторы в закрытых РУ применяют опорные и проходные, в открытых — опорные (штыревые) и подвесные.
Для установки в ЗРУ применяют опорные изоляторы (рис. 8.21) для внутренней установки, малогабаритные типы ОФ (ГОСТ 15137—77*, ГОСТ 19797—85Е).
Изоляторы изготовляют на 6, 10 и 35 кВ с минимальным разрушающим усилием на изгиб (разрыв) 3,75; 7,5; 12,5; 20;
Опорные изоляторы
Рис 8 21 Опорные изоляторы а — фарфоровый изолятор для внутренней установки типа ОФР 10 750 б — стеклянный штыревой изолятор для наружной установки типа ШСС 10

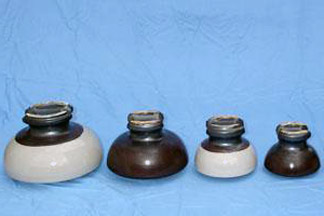

Рис 8 22 Подвесные изоляторы
а — подвесной линейный фарфоровый изолятор ПФ. б — подвесной фарфоровый стержневой изолятор СП 110/1,5
30; 42,5 и 60 кН; без армированного основания, с круглым (кр), овальным (ов) или квадратным (кв) основанием.
Проходные изоляторы
Рис 8.23. Проходные изоляторы П-6, ПК- 10 и П-10
Обозначение типа опорного изолятора содержит его основные данные, например ОФР-10-750 означает: опорный, фарфоровый, Р — с ребристой поверхностью на 10 кВ с минимальным разрушающим усилием на изгиб 7,5 кН. Опорные изоляторы, не имеющие армированного основания, крепят к опорным конструкциям с помощью штыря, заармированного в тело изолятора (рис. 8.21). Изоляторы, имеющие основание, крепят с помощью болтов: с круглым основанием — одним болтом, с овальным основанием — двумя болтами, с квадратным основанием — четырьмя болтами.
Для установки в ОРУ применяют опорно-штыревые изоляторы для наружной установки. Изоляторы изготовляют на 10 и 35 кВ. Стеклянные штыревые изоляторы ШОС-10 изготовляют на 10 кВ и с минимальным разрушающим усилием на изгиб 14,5 кН. Фарфоровые опорно-штыревые изоляторы ОНШ изготовляют на 10 и 35 кВ и на разрушающее усилие до 20 кН. Для монтажа ошинковки ОРУ и для подвески проводов ВЛ применяют подвесные изоляторы — фарфоровые и стеклянные (тарельчатые и стержневые) (рис. 8.22).
В закрытом РУ применяют проходные изоляторы для внутренней установки типа П (рис. 8.23). Тело проходного изолятора изготовляют из фарфора. Для крепления изолятора в проходной плите, устанавливаемой в стене в специальном проеме, служит фланец 1 из немагнитного материала с отверстиями для болтов. Внутри тела проходного изолятора имеется отверстие для прохода токоведущего круглого или прямоугольного стержня 2 или плоской шины.

Проходные изоляторы изготовляют на 6, 10, 20 и 35 кВ, на ток при напряжении 6 кВ 250—400 А; 10 кВ 400—10 000 А; 20 кВ 1000—15 000 А, 35 кВ 400—4000 А с минимальным разрушающим усилием при напряжении 6 кВ 3,75 кН; 10 кВ 7,5—42,5 кН; 20 кВ 20—42,5 кН; 35 кВ 7,5—42,5 кН.
В обозначении типа изолятора, например П-6/400-375, буква и цифры указывают: П — проходной; числитель — на 6 кВ; знаменатель — на 400 А; число после дроби — минимальное разрушающее усилие на изгиб 375 кгс (3,75 кН).
