Монтаж гибких шин распределительных устройств
Определение длины проводов
Заготовка проводов
Соединение и оконцевание проводов
Монтаж проводов
Особенности монтажа проводов сборных шин
Монтаж ошиновки с расщепленными проводами
Монтажные таблицы гибкой ошиновки

Монтажные таблицы гибкой ошиновки ОРУ 110—500 кВ
Таблица П1
Монтажные таблицы гибкой ошиновки ОРУ 110 кВ
Таблица П2

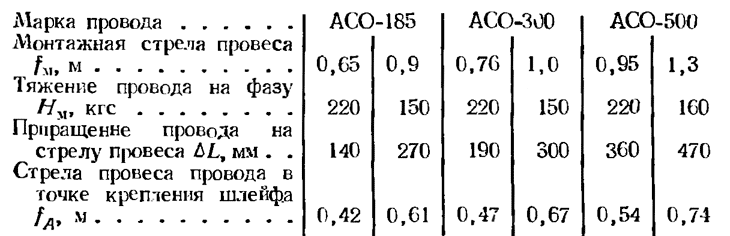

U = 110 кВ, длина пролета ячейки 14,5 м
Монтажные таблицы гибкой ошиновки ОРУ 110 кВ  14м
Таблица ПЗ
U= 110 кВ, длина шинного пролета 18 м

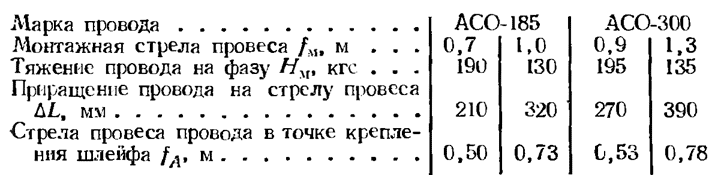

Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 18м
Продолжение табл. ПЗ
Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 18м 2
U = 110 кВ, длина пролета ячейки 19 м

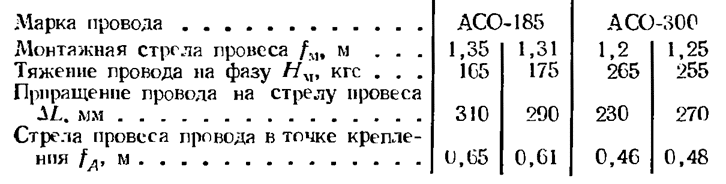

Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 19м
Таблица По
U = 110 кВ, длина пролета ячейки 20 м

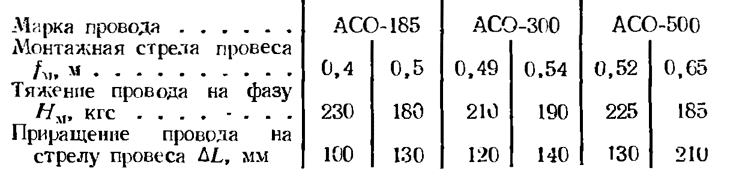

Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 20м
Таблица /76

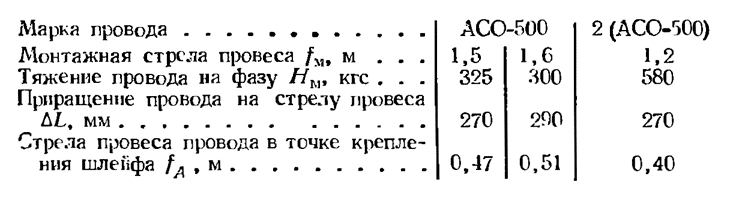

U = 110 кВ, длина пролета ячейки 27,5 м

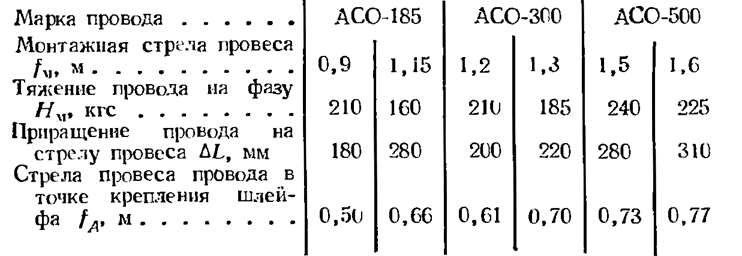

Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 27,5м

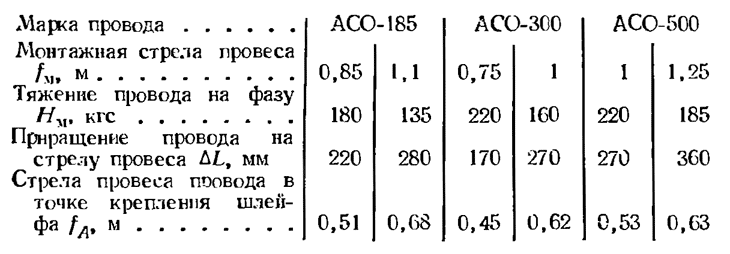

Таблица П4 U = 110 кВ, длина шинного пролета 27 м
Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 27м

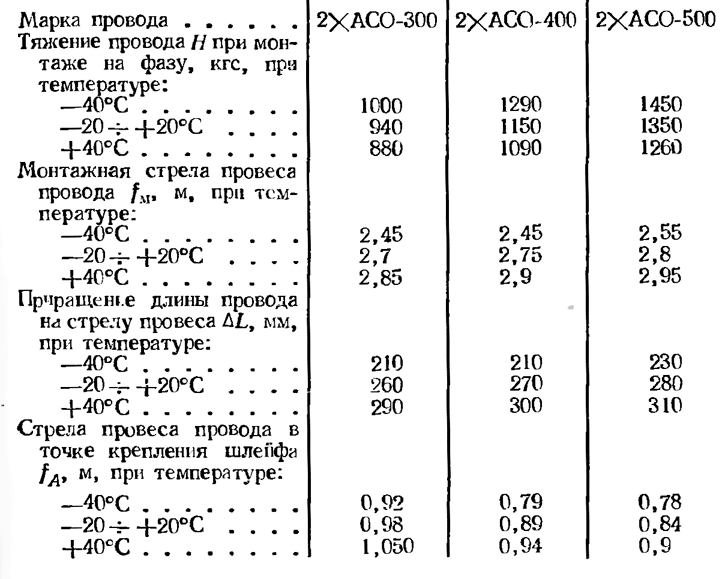

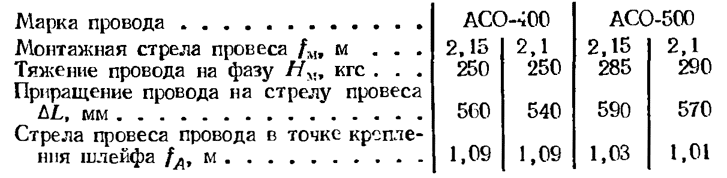

Таблица П7 U = 220 кВ, длина шинного пролета 30,8 м

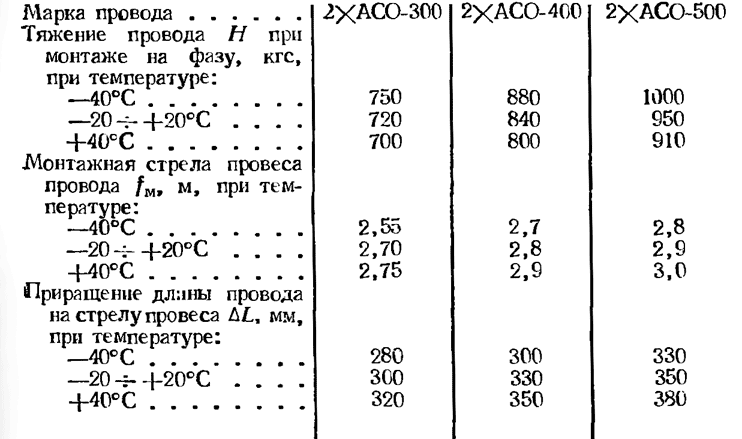

Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 30м

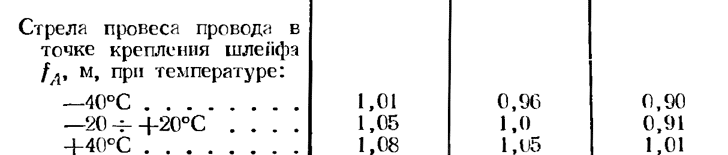

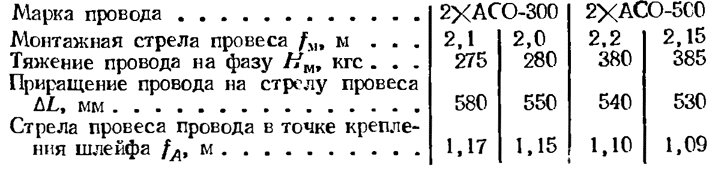

Продолжение табл. П7

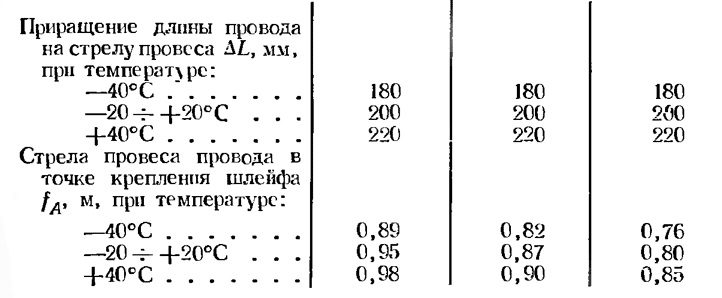

Монтажные таблицы гибкой ошиновки ОРУ 110  кВ 30м 2

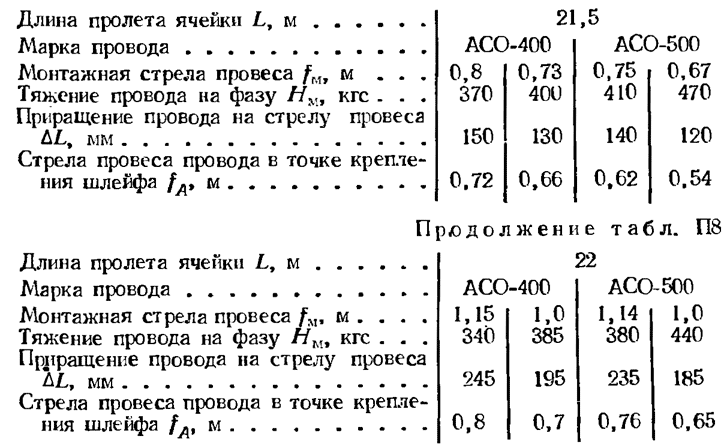

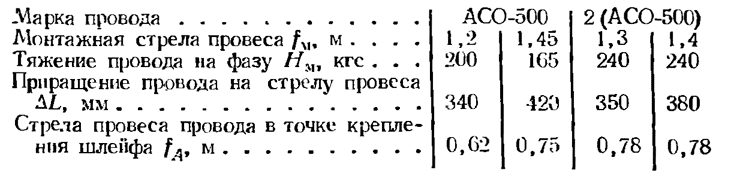

U = 220 кВ
Монтажные таблицы гибкой ошиновки ОРУ 220  кВ

U = 220 кВ, длина пролета ячейки 40, 5 м
Монтажные таблицы гибкой ошиновки ОРУ 220  кВ 40,5м

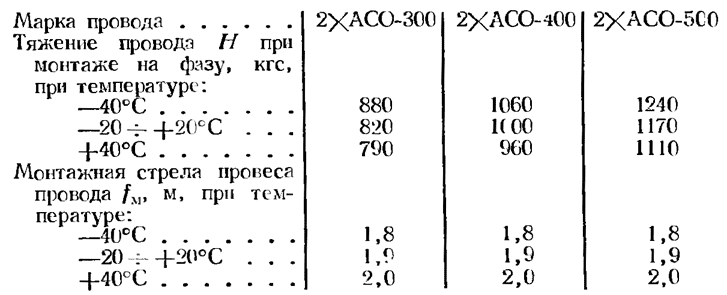

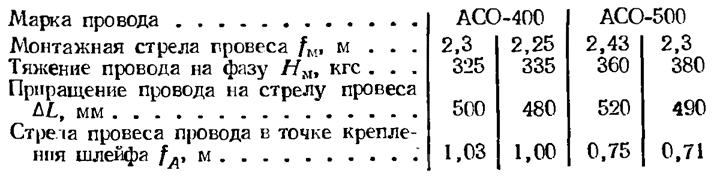

U = 330 кВ, длина пролета 76 м
Монтажные таблицы гибкой ошиновки ОРУ 330  кВ 76м
Таблица ГШ
U = 330 кВ, длина пролета 63,6 м
Монтажные таблицы гибкой ошиновки ОРУ 330  кВ 63м
Таблица П10

Монтажные таблицы гибкой ошиновки ОРУ 330  кВ 54м

U — 330 кВ, длина пролета 54,1 м
Монтажные таблицы гибкой ошиновки ОРУ 330  кВ 54м
Таблица П13
U = 330 кВ, длина пролета 48 м
Монтажные таблицы гибкой ошиновки ОРУ 330  кВ 48м
Монтажные таблицы гибкой ошиновки ОРУ 330  кВ 48м 2
Таблица П14

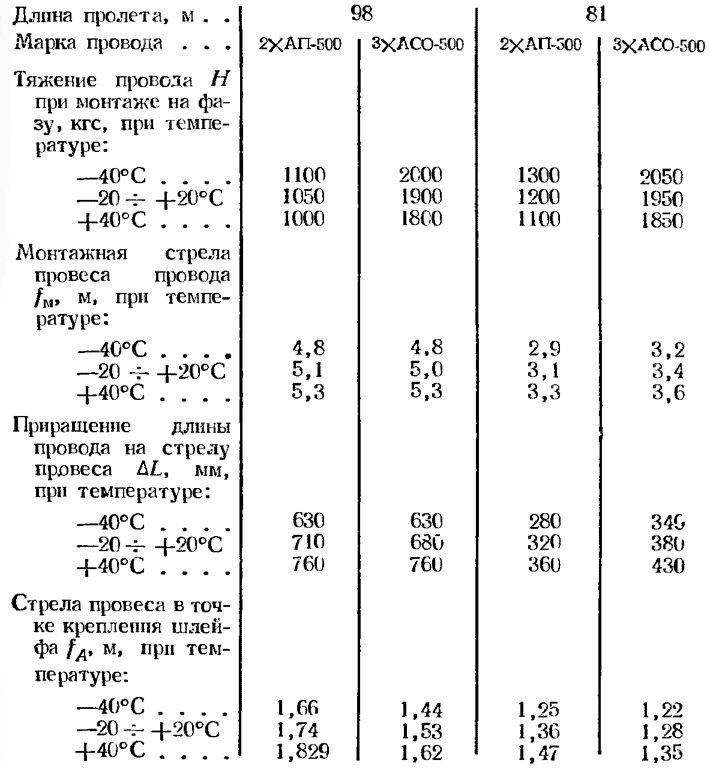

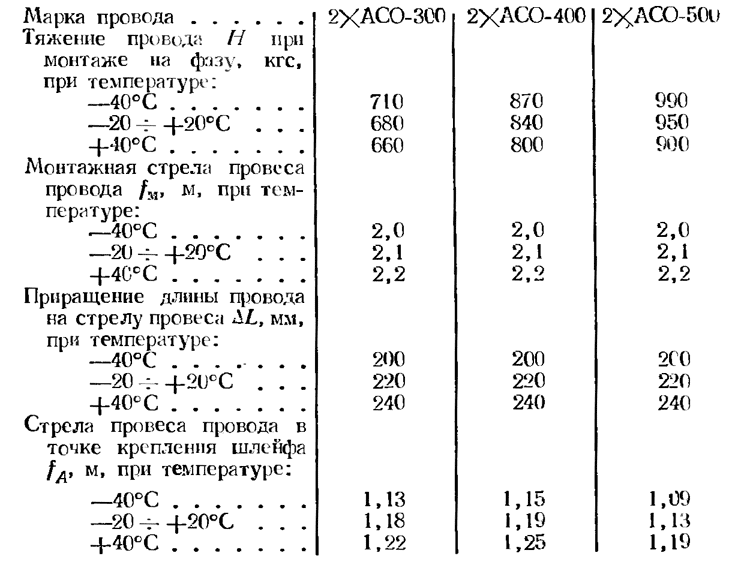

U = 500 кВ
Монтажные таблицы гибкой ошиновки ОРУ 500  кВ
Таблица П15

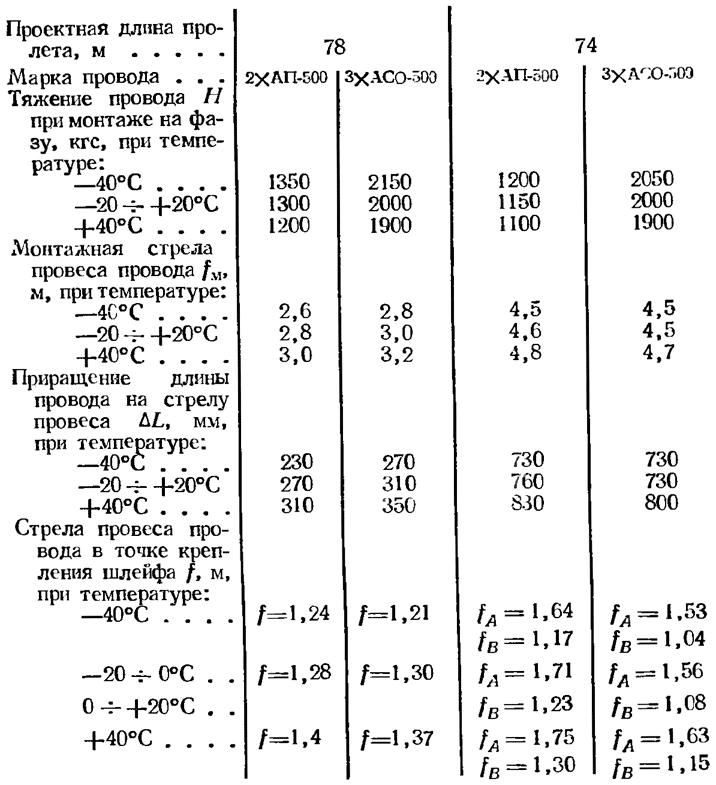

U = 500 кВ
Монтажные таблицы гибкой ошиновки ОРУ 500  кВ 2
