i. ПОДГОТОВКА И ОРГАНИЗАЦИЯ МОНТАЖА ПОДСТАНЦИЙ

ПОДГОТОВКА МОНТАЖА

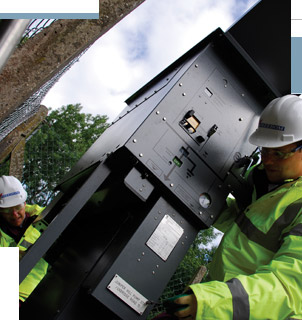

подготовка монтажа подстанции

Подготовка монтажа подстанций и распределительных устройств включает целый ряд технических и организационных мероприятий, к числу которых относятся: составление проекта производства работ (ППР) или привязка типового ППР; приемка помещения подстанции от строительной организации для производства монтажа; приемка от заказчика подлежащих монтажу электрооборудования аппаратов, приборов и кабельной продукции; заготовка и сборка в мастерских монтажных заготовок узлов и блоков ошиновки, заземления, электропроводок, трубных заготовок, щитов и щитков, а также изготовление нестандартных крепежных и опорных конструкций и деталей; комплектация в контейнеры необходимых для монтажа материалов, изделий и конструкций для транспортировки на монтажный объект.
Подготовку монтажа распределительных устройств начинают с рассмотрения рабочих чертежей проекта, в первую очередь проверяют их соответствие требованиям индустриального монтажа и передовой технологии работ.
При рассмотрении проекта проверяют наличие строительных заданий на каналы, ниши, отверстия для шин и аппаратов проходного типа; на монтажные проемы и закладные детали для оборудования и конструкций; на закладные приспособления для такелажных работ и на устройство углубленных заземлителей. Проверяют наличие чертежей или эскизов на монтажные узлы и блоки (ошиновки, заземления, освещения и др.), а при отсутствии их — возможность группировки разрозненных аппаратов и изделий в укрупненные блоки. Составляют эскизы для сборки их в мастерских, заменяют принятые в проекте изделия, конструкции и детали индивидуального исполнения на унифицированные заводского изготовления.
В отдельных случаях заменяют предусмотренные проектом способ монтажа электрических сетей и вид электропроводок, например вместо прокладки кабеля марки АВРГ непосредственно по стенам для освещения коридора управления применяют тросовую проводку.

ПРИЕМКА ПОМЕЩЕНИЙ ПОДСТАНЦИЙ ПОД МОНТАЖ

Своевременная приемка помещения под монтаж является одним из основных условий правильной организации работ. Монтаж оборудования в неподготовленном помещении подстанции вызывает непроизводительные затраты. При приемке проверяют соответствие строительной части проекту и СНиП, ее готовность к монтажу электрооборудования, наличие монтажных проемов, закладных деталей для подачи и крепления электрооборудования и производства такелажных работ, проверяют ширину проходов, расстояния от подлежащего установке оборудования до стен и ограждений, а также другие габаритные размеры и расстояния, регламентированные ПЭУ.
Помещение подстанции при приемке считается подготовленным к монтажу электрооборудования, если стены и перекрытия оштукатурены или выполнена затирка швов; выполнена побелка стен и покраска панелей; дверные и оконные проемы оштукатурены и окрашены; закончены полы; в кабельных каналах установлены обрамления и плиты перекрытий; застеклены окна, навешены двери и врезаны замки. В подготовленном к монтажу помещении должна быть исправная кровля и полностью отсутствовать течи. В камерах для трансформаторов деревянные двери должны быть обшиты с внутренней стороны листовой сталью по войлоку, установлены жалюзи и решетки, съемные деревянные поручни, направляющие на фундаментах, маслосборные ямы засыпаны гравием, отопление и вентиляция смонтированы и испытаны. Вокруг подстанции выполнены планировка, асфальтовая отмостка и подъезды.
Монтаж подстанций, как и других электроустановок, выполняется в две стадии: первая  — в процессе сооружения помещения подстанции, одновременно со строительными работами; вторая  —  после завершения основных строительных и отделочных работ и приемки помещения под монтаж.
На первой стадии выполняются все подготовительные и заготовительные монтажные работы: в мастерских, вне зоны монтажа, комплектование электроконструкций, узлов и блоков, их укрупнительная сборка; непосредственно на объекте  —  установка опорных конструкций, закладных деталей для монтажа щитков, отдельно стоящих панелей, аппаратов; монтаж внутренней сети заземления и подготовка трассы для общего освещения; установка кабельных конструкций в каналах и отрезков труб для ввода и вывода кабелей. Заготовительные работы на монтируемом объекте производятся по предварительно выполненной разметке на основе отметок чистого пола, наносимых в нескольких местах здания подстанции. Перенос отметок производят с помощью гидростатического уровня или нивелира. По нанесении отметок чистого пола производят разбивку основных осей  —  вертикальных и горизонтальных. Вертикальные оси определяют отвесом, горизонтальные  —  отбивкой закрепленного в двух точках туго натянутого шнура, натертого мелом, углем и т. п.
Разметку мест пробивки отверстий и гнезд для установки электроконструкций производят часто с помощью простых разметочных шаблонов. По готовой разметке пробивают отверстия и гнезда с использованием электрических, пневматических и пиротехнических средств механизации. В последние годы вместо ранее выпускавшихся пистолетов серии СМП широкое применение получил пистолет типа ПЦ52. Это поршневой пистолет косвенного действия; забивание дюбеля осуществляется ударом поршня, перемещающегося в стволе пистолета за счет давления пороховых газов. Благодаря относительно большой массе поршня скорость забиваемого дюбеля сравнительно невелика: 60—80 м/с (в СМП-3м 500—600 м/с). Поршневой пистолет практически безопасен, при такой скорости дюбеля исключается возможность рикошета и сквозного прострела строительного основания. Блокировочными устройствами в пистолете исключаются выстрелы без прижатия наконечника к основанию, при не полностью закрытом пистолете и патроннике ствола, а также при свободном его падении с высоты до 1,5 м на бетонный пол.
Пистолет имеет сравнительно небольшую массу, не более 4,5 кг, его расчетная долговечность 25 тыс. выстрелов, производительность не менее 50 выстрелов в час. Для забивания дюбелей предусмотрены две группы патронов калибра 6,9 мм с бездымным порохом: длиной 22 мм —  группа Д и длиной 15 мм —  группа К. Каждая группа состоит из патронов четырех номеров, имеющих отличительную окраску в зависимости от величины за-  заряда: № 1 — слабый, № 2 — средний, № 3 — сильный и № 4 — сверхсильный.
При правильной организации работ спорные конструкции или закладные детали устанавливают при сооружении здания, тем самым исключаются трудоемкие пробивные работы. Для крепления аппаратов и сборных конструкций применяют металлические и пластмассовые дюбеля. Отдельные опорные детали, установочные изделия, коробки закрепляют методом приклеивания. Весьма производительным является способ забивки дюбелей пистолетом и пиротехнической оправкой, так как крепление производится за одну операцию, без подготовки отверстий.
Практикуется также, хотя и сравнительно редко, установка болтов, штырей, скоб вмазкой, а также сквозных болтов для крепления аппаратов или конструкций по обе стороны стены.
После окончания отделочных работ и приемки помещения под монтаж производится вторая стадия монтажа: установка комплектных распределительных устройств, щитов, пультов и силового трансформатора; монтаж блока ошиновки трансформатора; прокладка силовых и контрольных кабелей, сети освещения по подготовительным трассам; разделка и подсоединение кабелей и проводов.
