На открытых распределительных устройствах 110 220 кВ устанавливаются высоковольтные измерительные трансформаторы тока и трансформаторы напряжения.
Трансформаторы тока наружной установки (однофазные с масляным заполнением) предназначаются для питания током измерительных приборов и аппаратов защиты и автоматики.
Технические данные трансформаторов тока приведены в табл. 17.

Таблица 17


Тип аппарата

Номинальное, напряжение, кВ

Номинальный первичный ток, А

Масса, кг

Размеры, мм

общая

масла

Длина

Ширина

Высота

ТФНД-110М

110

50—800

420

100

624

660

1480

ТФНД-110M-II

110

750-2000

720

200

860

860

1685

ТФНД-150-1

150

600—1200

1165

500

860

860

2160

ТФНД-150

150

1000—2000

1165

500

860

860

2160

ТФНД-220-I

220

300—1200

2500

700

1080

1080

2840

ТФНД-220-IV

220

1500—2000

2600

700

1080

1080

2840

Условные обозначения: Т — трансформатор тока; Ф — фарфоровая изоляция; В— наружной установки; Д— для дифференциальной защиты; Р— для релейной защиты.
Трансформаторы напряжения типа НКФ (однофазные с масляной изоляцией) предназначаются для питания цепей напряжения измерительных приборов и цепей релейных защит, сигнализации и автоматики.

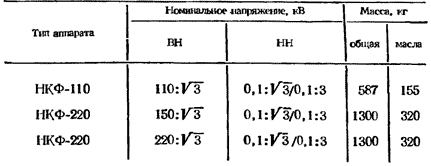

Технические данные измерительных трансформаторов тока НКФ даны в табл. 18.
Таблица 18
Технические данные измерительных трансформаторов тока НКФ
Условные обозначения: Н—трансформатор напряжения; К—каскадный тип; Ф—фарфоровая изоляция.
Однофазные трансформаторы соединяются в трехфазную группу по схеме Y/Y — 12 с заземленной нейтралью первичной обмотки.
Трансформатор напряжения НКФ-110 представляет собой один блок (одна ступень каскада). Трансформаторы напряжения на 150 и 220 кВ состоят из двух блоков, последовательно соединенных в каскад.
Ниже приведена технология монтажа измерительных трансформаторов тока и напряжения.
