Организация эксплуатации и обслуживание устройств телемеханики

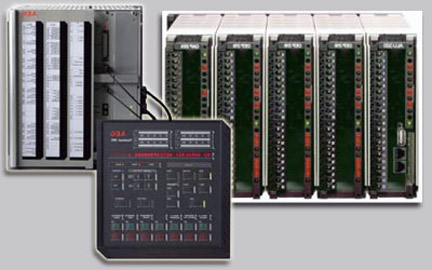

устройства телемеханики

Эксплуатация устройств ТМ на промышленных предприятиях должна осуществляться персоналом групп (участков) телемеханики, входящих в состав службы  релейной защиты, автоматики и телемеханики. Каналы
ТМ должны обслуживаться персоналом службы связи. Перечень аппаратуры, обслуживаемой персоналом групп телемеханики и связи, утверждается главным энергетиком предприятия. Обычно граница обслуживания по кабелям, связывающим аппаратуру каналов с устройствами ТМ, устанавливается: на КП — на зажимах панели телемеханики, на ПУ — на станционной стороне кросса, объединяющего все каналы.
Численность и квалификация персонала, обслуживающего устройства ТМ, определяются руководством предприятия в зависимости от количества и сложности установленной аппаратуры. Ориентировочно для обслуживания 10—15 комплектов устройств телемеханики требуется 3 человека: инженер, техник (мастер) и электромонтер. При большем количестве устройств количество обслуживающего персонала увеличивается из расчета 2 человека (техник и электромонтер) на каждые дополнительные 10—15 комплектов.
Персонал группы телемеханики обязан [16]: постоянно контролировать состояние и работу всех устройств ТМ;
немедленно принимать меры для выяснения причин ненормальностей  в работе устройств и устранения повреждений; участвовать в расследовании случаев неправильного действия устройств ТМ;
проводить в соответствии с графиком эксплуатационные проверки устройств ТМ;
разрабатывать и проводить мероприятия, направленные на повышение надежности и эффективности использования устройств ТМ;
рассматривать выполненные проекты телемеханизации; при расширении или реконструкции предприятия принимать участие в составлении технического задания на проектирование новых устройств ТМ;
участвовать в наладке и проводить приемку в эксплуатацию новых устройств ТМ;
обеспечивать наличие запасных частей, материалов, специальных инструментов и приборов, необходимых для эксплуатации устройств ТМ; своевременно составлять сводные заявки на материалы и запасные части;
вести техническую и отчетную документацию, составлять инструкции для оперативного персонала диспетчерских пунктов и эксплуатационного персонала, обслуживающего устройства ТМ;
обобщать опыт эксплуатации устройств ТМ, содействовать распространению передового опыта;
составлять рекламации заводам-изготовителям при выявлении дефектов аппаратуры;
организовывать техническое обучение оперативного и эксплуатационного персонала;
контролировать и соблюдать правила технической эксплуатации и правила техники безопасности при эксплуатации устройств ТМ;
составлять информационные письма, представляющие интерес для смежных предприятий.
Обязанности каждого работника должны устанавливаться должностными инструкциями, утвержденными руководством предприятия.
Эксплуатационные проверки устройств ТМ подразделяются на полную проверку, частичную проверку, повседневный контроль и опробование правильности работы аппаратуры, внеочередную послеаварийную проверку.
Проверка и устранение дефектов устройств ТМ должны проводиться в следующие сроки:
полная проверка, в соответствии с указанием ПТЭ, I раз в 3 года; допустимо с разрешения руководства предприятия производить изменение этого срока в сторону увеличения или уменьшения в зависимости от конкретного типа аппаратуры и условий эксплуатации;
частичная проверка проводится для устройств ТУ—ТС—ВТИ 1 раз в 6 мес., для устройств ТИ — 1 раз в год;
внеочередные послеаварийные проверки проводятся непосредственно после выявления неправильного действия устройства.
Работы по проверкам устройств ТМ должны проводиться только с разрешения диспетчера. Ремонт и проверка оборудования, связанного с устройством ТМ на КП, считаются законченными только после опробования действия устройства ТМ по проверяемому объекту. Опробование должно производиться с диспетчерского пункта. Об исправном состоянии устройств и допустимости их использования в эксплуатации должна быть сделана соответствующая запись в журнале на ПУ  и КП.
Полная проверка устройств ТМ проводится в соответствии с утвержденным графиком одновременно на полукомплекте КП и ПУ и связанных с ними панелях телемеханики, диспетчерских щитах и пультах, источниках питания и каналах связи. Для телеуправляемых объектов производится отключение индивидуальных цепей ТУ на КП. При этом очищаются от пыли все элементы устройств ТМ, проверяются исправность механической части аппаратуры и монтаж, проводятся чистка контактов реле, искателей, кнопок, ключей, регулировка реле и искателей, проверяется действие и регулируются все контакты кнопок, ключей, символов, проверяется состояние изоляции цепей питания, индивидуальных и общих цепей ТУ—ТС на ПУ, цепей, связанных с источником питания и общих цепей ТУ—ТС на КП, линий связи между КП и ПУ. После этого проверяются напряжение источников питания, работа отдельных узлов устройств на КП и ПУ, соответствие их паспортным данным, затем, после включения полукомплектов на совместную работу, производится опробование действия устройства при передаче всех сигналов ТУ—ТС— —ВТИ. Проверяется действие контрольных и защитных узлов. При этом работа устройства должна проверяться при колебаниях напряжения питания, указанных в паспортных данных устройств. Результаты проверки оформляются протоколом.
Объем частичной проверки в отличие от полной может изменяться в зависимости от состояния устройств ТМ, неполадок, выявленных в период эксплуатации. При этом в случае частых сбоев и отказов в работе частичная проверка проводится в объеме полной проверки. В случае же нормальной, безотказной работы провопится только опробование правильности действия при совместной работе полукомплектов КП и ПУ.
Повседневный контроль и опробование правильности работы аппаратуры проводятся в начале и конце рабочего дня. В случае выявления ненормальностей в работе устройств ТМ последние должны быть немедленно выведены из работы.
Неполадки в работе устройств ТМ, выявленные в процессе эксплуатации, сроки устранения этих неполадок должны фиксироваться в журнале неполадок. К работе по отысканию причин повреждения устройства ТМ персонал группы телемеханики должен приступить немедленно по получении извещения о повреждении. Необходимо проанализировать признаки и обстоятельства, при которых произошло нарушение, и наметить порядок действия по выявлению и устранению причин, вызвавших нарушение, исходя из наиболее характерных повреждений для данного типа устройств и указаний завода-изготовителя. После устранения повреждения в устройстве или канале связи должна быть произведена внеочередная проверка устройства ТМ. Объем проверки зависит от характера повреждения и может колебаться от опробования правильности действия но частичной или же полной проверки. Об устранении повреждения и внеочередной проверке делается соответствующая запись в эксплуатационном журнале, а в случае необходимости заполняется протокол проверки. Кроме того, должны быть разобраны причины имевших место неправильных действий устройств и разработаны противоаварийные мероприятия. По наиболее характерным случаям выпускаются информационные сообщения.
Вся техническая документация по устройствам ТМ должна храниться на диспетчерском пункте или в группе телемеханики, если последняя находится в непосредственной близости к ПУ; в противном случае в группе телемеханики должен быть второй экземпляр документов. Целесообразно предусматривать следующий объем технической документации: принципиальные схемы устройств и схемы их электропитания; технические описания устройств; принципиальные схемы и схемы соединений устройств ТУ—ТС с диспетчерским пультом и щитом на ПУ и схемы подключения к индивидуальным цепям ТУ—ТС на КП; скелетные схемы каналов ТМ; инструкции оперативному персоналу по использованию устройств ТМ; инструкции эксплуатационному персоналу по обслуживанию устройств ТМ; инструкции заводов-изготовителей; формуляры на устройства ТМ; протоколы наладки и полных эксплуатационных проверок; эксплуатационный журнал; журнал регистрации неполадок устройств ТМ.
Целесообразно на полукомплектах ПУ сделать соответствующую надпись, указывающую, с каким объектом КП данный полукомплект работает.
Группой телемеханики должна составляться техническая отчетность о работе устройств ТМ, из которой можно было бы судить о состоянии эксплуатации аппаратуры, ее качестве и качестве каналов связи. Отчеты составляются 1 раз в конце календарного года.

СПИСОК ЛИТЕРАТУРЫ
Бесконтактные элементы и системы телемеханики с временным разделением сигналов/ Р. В. Билик, В. А. Жожикашвили, К. Г. Митюшкин, Н. В. Прангишвили. — М.: Наука, 1964.— 415 с.
Гельмаи Г. А., Соскин Э. А. Устройство и применение систем телемеханики. — М.: Энергия, 1969 (Б-ка электромонтера. Вып. 272). —88 с.
Гельман Г. А. Монтаж и наладка телемеханических устройств. — М.: Энергия, 1967 (Библиотека электромонтера. Вып. 222). —88 с.
Гольдгоф Б. Г., Лейбзон Я. И., Соскин Э. А. Автоматизация и телемеханизация энергоснабжения промышленных предприятий. — М.: Энергия, 1964. — 280 с.
Ильин В. А. Телеуправление и телеизмерение. — 2-е изд., перераб. и доп. — М.: Энергия, 1974.— 408 с.
Левин А. Г. Опыт наладки устройств телеуправления и телесигнализации типа ТМЭ-1. — Промышленная энергетика, 1971, № 8. с. 9-10.
Митюшкин К. Г., Борисов Г. М. Устройство телеуправления типа ТМЭ на магнитных элементах. — М.: Энергия, 1969.— 88 с.
Малов В. С., Дмитриев В. Ф. Кодо-импульсные телеизмерительные системы.—М.: Энергия, 1969.— 192 с.
Мальцев Е. В. Электронный осциллограф и его применение.— Москва: Энергия. 1969, —280 с.
Телемеханика/ В М. Новицкий, Е. И. Гольдштейн, Е. Л. Собакин, Л. В. Траут. — М.: Высшая школа, 1967. — 424 с.
Тутевич В. Н. Телемеханика. — М.: Энергия, 1973, —384 с.
Фремкс А. В. Телеизмерения. — 3-е изд., перераб. и доп.— М: Высшая школа, 1975. — 244 с.
Шкурин Г. Л. Справочник по электро- и электронно-измерительным приборам.—М.: Воениздат. 1972.— 448 с.
Васильев С. Е., Забарский Б. М., Забокрицкий Е. М. Справочник по наладке электроустановок и электроавтоматики. — Киев: Наукова думка, 1966.— 712 с.
Справочник по электроустановкам промышленных предприятий. Наладка электроустановок промышленных предприятий/ Под ред. А. С. Дорофеюка, В. И. Круповича. Т. 3. — М.: Энергия, 1965 — 704 с.
Инструкция по эксплуатации устройств телемеханики в энергосистемах.— М : Энергия, 1967. — 72 с.
Правила устройства электроустановок.— М.: Энергия, 1966 — 464 с.
Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей. — Москва: Энергия, 1969.— 352 с.
