Устройство типа ВРТФ-1 выполняет те же функции, что и ТМЭ-1, и состоит из двух полукомплектов — ПУ и КП, причем устройства ТС и ТУ выполнены независимо. Каждое устройство в зависимости от модели исполнения может обеспечить передачу до 48 объектов ТС, до 40 объектов ТУ и до 15 объектов TP —ВТИ.
Устройство ВРТФ выполнено на магнитных элементах с прямоугольной петлей гистерезиса, а также на полупроводниковых диодах и триодах. Устройство работает по частотным дуплексным каналам связи с шириной полосы 120—140 Гц, может также работать по проводным или кабельным линиям, по телефонным линиям связи. Относится к устройствам распределительного типа с временным разделением каналов связи. Избирающий импульсный признак — время (длительность импульса или паузы). В устройстве применена пошаговая синхронизация распределителей. Имеется генератор импульсов только на передающей стороне. На каждом шаге движения распределителя в канал связи поступает импульс, который является тактовым для приемной стороны. Количество импульсов в цикле одинаковое, а импульсы движения совмещены с импульсами избирания. Циклы следуют непрерывно один за другим, разделяясь синфазирующим импульсом.
Устройство изготовляется в блочном исполнении. Для контроля импульсных характеристик блоков предусмотрены выносные жгуты с электрическими соединителями. Каждый блок можно установить на выносной жгут, после чего облегчается доступ ко всем элементам блока. Питание осуществляется от сети переменного тока напряжением 220 В. Импульсные серии устройства приведены на рис. 8.
Импульсная серия ТС содержит синфазирующий импульс СИ, тактовые импульсы и удлиненные паузы Сигнализации. Тактовые импульсы имеют длительность t, паузы сигнализации — 3 t, а синфазирующий импульс —6 t. За один цикл передаются позиции всех объектов сигнализации. Продолжительность цикла зависит от состояния контролируемых объектов. Если все объекты включены, то время цикла максимальное, если выключены — минимальное.
Импульсная серия ТУ содержит синфазирующий импульс, избирающую паузу начала управления {НУ),
избирающую паузу характера операции (ВК, ОТ) и избирающую паузу номера объекта. За один цикл передачи можно управлять одним объектом.
Импульсная серия TP — ВТИ содержит синфазирующий импульс, избирающий импульс начала телеизмерения (НИ), импульс регулирования (РБ, РМ) и избирающий импульс номера объекта регулирования.
Временные диаграммы импульсной серии устройства ВРТФ-1
Рис. 8. Временные диаграммы импульсной серии устройства ВРТФ-1.

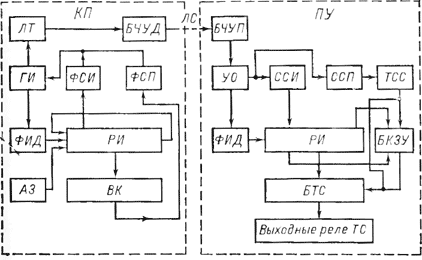

Функция TP — ВТИ осуществляется аппаратурой ТУ. Структурная схема работы устройства в режиме ТС (рис. 9) содержит следующие основные узлы: распределители импульсов РИ-, формирователи импульсов движения ФЯД; узел автоматического запуска А3\ формирователь синфазирующего импульса ФСИ; формирователь селективной паузы ФСП; вспомогательные контакты объектов телесигнализации В/С; генератор импульсов ГИ; блок частотного уплотнения передающий БЧУД; блок частотного уплотнения приемный БЧУП-, линейный триггер ЛТ; усилитель-ограничитель УО; селектор синфазирующего импульса ССИ; селектор селективной паузы ССП\ триггер схемы совпадения ТСС\ блок контрольно-защитных узлов БКЗУ; блок триггеров сигнализации БТС.
Структурная схема работы в режиме ТУ аналогична структурной схеме ТС. Отличие в том, что за цикл передачи для повышения надежности посылается только одна команда и каждый код ТУ должен содержать три удлиненные паузы. На приемной стороне имеется контроль и защита от исполнения двух приказов за один цикл передачи.
На рис. 10 приведена принципиальная схема ТС полукомплекта КП. Генератор импульсов собран на транзисторах 77, Т2 и представляет собой мультивибратор. Мультивибратор вырабатывает импульсы прямоугольной формы. Длительность импульсов зависит от постоянной времени цепей R3—C1, R4—C2. На выходе генератора импульсов через дифференцирующие трансформаторы Тр1 и Тр2 подключены транзисторы ТЗ, Т4, являющиеся формирователями импульсов движения.
схема ТС устройства ВРТФ-1
Рис. 9. Структурная схема ТС устройства ВРТФ-1.
Импульсы движения поступают в тактовые цепи распределителя импульсов. Распределитель импульсов (РИ) собран на ферритовых сердечниках по схеме феррит- диодного двухтактного РИ и имеет две тактовые цепи — четную и нечетную. От формирователя импульсов в тактовые цепи непрерывно поступают импульсы, смещенные относительно друг друга на один такт. При включении питания блок автоматического запуска распределителя, собранный на ферритах К, Г1 и В, вводит «единицу» в первый элемент РИ. На нечетном тактовом импульсе элемент IP срабатывает и на его выходной обмотке 6-7 возникает импульс подготовки элемента 2Р. На следующем четном тактовом импульсе срабатывает элемент 2Р и т. д. Поскольку РИ замкнут в кольцо, то после включения питания он работает непрерывно. При срабатывании (п—1) Р элемента РИ на его выходной обмотке 6—7 возникает импульс, воздействующий на ждущий мультивибратор узла формирования синфазирующего импульса

Принципиальная схема ТС полукомплекта КП ВРТФ-1
Рис. 10. Принципиальная схема ТС полукомплекта КП ВРТФ-1.

. С выхода узла ФСИ через транзистор Т5 импульс воздействует на ФИД, в результате чего на выходе линейного триггера образуется синфазирующий импульс СИ длительностью 6/.
При срабатывании четных элементов РИ при замкнутом вспомогательном контакте контролируемого объекта происходит воздействие на ждущий мультивибратор узла формирования селективной паузы ФСП. С выхода узла ФСП через транзистор Т6 импульс воздействует на ФИД, в результате чего на выходе линейного триггера образуется удлиненная пауза номера объекта.

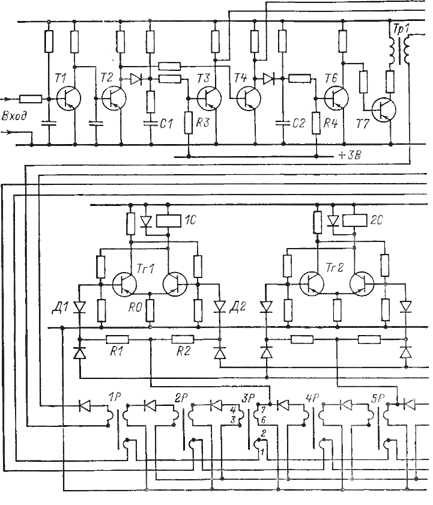

На рис. 11 приведена принципиальная схема ТС полукомплекта ПУ. Импульсы из ЛС поступают на вход усилителя-ограничителя, выполненного на транзисторах 77, Т2. С выхода Т2 импульсы поступают на селектор синфазирующего импульса, выполненный на транзисторах Т4, Т6, Т7, и на селектор селективной паузы, выполненный на транзисторе ТЗ. На выходе 77 импульс появляется один раз в цикл при приходе из ЛС удлиненного синфазирующего импульса. Через трансформатор Тр1 этот импульс подготавливает элемент распределителя 1Р. Распределитель запускается и работает синхронно с распределителем КП. Импульсы движения формируются и усиливаются транзисторами Т5, Т10—Т13. С Т13 импульсы движения поступают в нечетные элементы распределителя, а с Т12 в четные.

Принципиальная схема ТС полукомплекта ПУ ВРТФ-1схема ТС полукомплекта ПУ ВРТФ-1
Рис. 11. Принципиальная схема ТС полукомплекта ПУ ВРТФ-1.

На выходе селектора селективной паузы импульсы появляются при приходе из ЛС удлиненной паузы. Эти импульсы воздействуют на триггер схемы совпадения (Т8, Т9). При отсутствии в ЛС удлиненных пауз транзистор Т8 открыт, Т9— закрыт. Импульс распределителя не может пройти по цепям эмиттер-база левых транзисторов Тг1—Тгп, так как эти цепи зашунтированы открытым транзистором Т8. Импульс от распределителя проходит от конца обмотки 6—7 через резистор R0, эмиттер-базу правых транзисторов, диод Д2, резистор R2 к началу обмотки 6—7. В этом случае правые транзисторы всех триггеров Тг1— Тгп открыты, а сигнальные реле 1С — пС включены. При наличии удлиненной паузы в ЛС транзистор Т8 закрывается, Т9 открывается. В этом случае импульс от распределителя переводит соответствующий триггер сигнализации в рабочее положение, а сигнальное реле, переключаясь, сигнализирует на диспетчерский щит об изменении состояния того или иного объекта.
На принципиальных схемах ТС полукомплектов ПУ и КП показаны основные узлы устройства ВРТФ-1. На схемах не показаны блоки стабилизации и питания, узлы контроля работы распределителей, узлы контроля канала связи и синхронной работы, защитные узлы, блоки частотного уплотнения и полосовые фильтры.

Принципиальная схема ТУ аналогична схеме ТС за некоторым исключением, поэтому здесь не рассматривается.
В настоящее время выпускается новая модификация устройства — ВРТФ-3, в которой усовершенствованы некоторые узлы, ненадежно работающие в ВРТФ-1. Так, изменены схема кодирования ТС на КП, схема селекторов импульсов и пауз и некоторые другие узлы. Однако основной принцип работы устройства остался прежним.
