КМ 15

Электромагнитные контакторы серии КМ 15 на номинальные токи 160, 250, 400 и 630 А предназначены для включения и отключения приемников электроэнергии с тяжелым режимом работы электроприводов и рассчитаны для работы в сетях переменного тока напряжением до 660 В, частотой 50 и 60 Гц.
Конструкция контакторов серии КМ15 блочная с поворотной контактной системой. Главные контакты в зависимости от исполнения по коммутационной износостойкости выполнены медными или имеют контактные накладки из металлокерамической композиции на основе серебра.
Вакуумный контактор

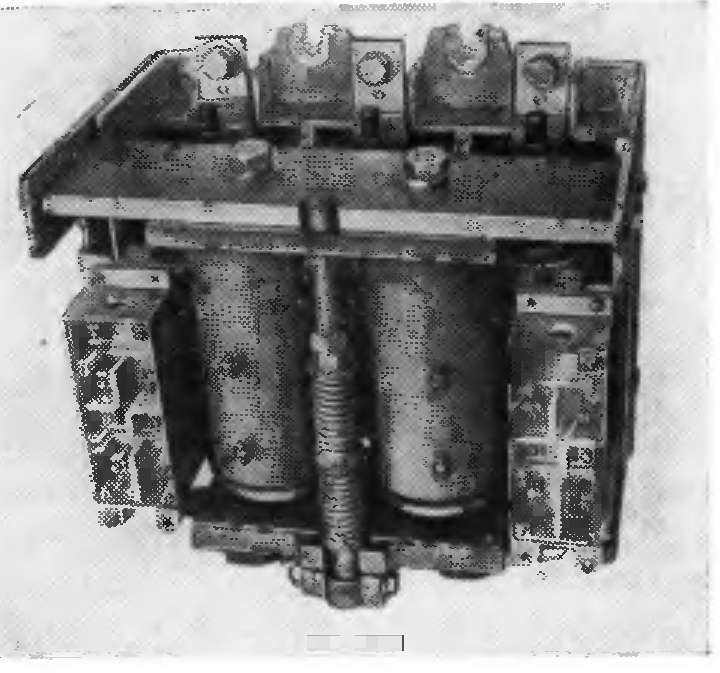

Рис. 2. Вакуумный контактор

Категория основного применения контакторов АС-4 по ГОСТ 11206-77. Допустимая частота включений и отключений в час 1200. Коммутационная износостойкость в зависимости от исполнений контактов 300—600 тыс. циклов ВО, механическая износостойкость до 10 млн. циклов ВО.

Таблица 1


Серия и тип выключателя

Номинальный ток при температуре 40 °С, А

Предельная коммутационная способность, кА (действующее значение)

переменного тока, В

постоянного тока, В

660

380

440

220

Экономичные средней коммутационной способности ВА51:











ВА51 -25

25

2

3,8

3,6

BA5I-31

I 00

5

10

20

ВА51-33

160

10

12,5

28

ВА51-35

250

12

18

35

BA5I-37

400

15

25

40

BA5I-39

630

20

35



70

Повышенной коммутационной способности ВА52:











ВА52-31

100

12

28

28

28

ВА52-33

160

14

38

40

40

ВА52-35

250

18

40

70

70

ВА52-37

400

20

35

85

85

ВА52-39

630

30

55

100

100

Токоограничивающие
ВА53:











ВА53-37

400

20

47,5

75

75

ВД53-39

630

45

70

110

110

ВА53-41

I 000

45

135

110

110

ВА53-43

1600

47,5

135

160

160

Селективные











ВА55-37

400

20

32.5

75

75

ВА55-39

630

45

70

100

100

ВА55-41

1000

45

70

100

100

ВА55-43

1600

47,5

80

100

100

ВА75

2500 — 4000

45

70

60

60

Без максимальных расцепителей ВА56:











ВА56-37

400

20

32,5

75

75

ВА56-39

630

45

70

100

100

ВА56-41

1000

45

70

100

100

ВА56-43

1600

47,5

80

100

100

КМ 13 и КТ12Р

Вакуумные контакторы серий КМ 13 и КТ12Р (рис. 2). Отличительная особенность вакуумных контакторов — гашение дуги между контактами в вакууме. Поскольку электрическая прочность вакуумного промежутка между контактами значительно превышает прочность воздушного промежутка, то гашение дуги между размыкающимися контактами в вакууме происходит значительно быстрее, чем в воздухе. Поэтому эффективность дугогашения и, следовательно, электрическая износостойкость контактов в вакууме оказываются весьма высокими. Основным элементом вакуумных контакторов являются вакуумные дугогасительные камеры, т. е. контакты, помещенные в вакуум не выше 13,3 мПа.
Вакуумные контакторы имеют ряд преимуществ перед воздушными:
быстрое восстановление электрической прочности межконтактного промежутка;
отсутствие взаимодействия вакуумной дуги с окружающей средой; быстродействие;
высокая механическая и коммутационная износостойкость;
исключение применения серебра для силовых контактов;
стабильность переходного сопротивления; минимальный уход и обслуживание.
Разработаны вакуумные дугогасительные камеры серии КДВ 12 на номинальные токи 400 и 630 А, напряжение 1140 В и на их базе — вакуумные контакторы серии КМ13 и КТ12Р.
Вакуумные контакторы переменного тока серии КМ13 с управлением на постоянном и переменном токе предназначены для управления асинхронными двигателями с короткозамкнутым ротором и другими приемниками электроэнергии, в основном с тяжелым режимом работы электроприводов, и рассчитаны для работы в сетях переменного тока напряжением 380, 660 и до 1000 В, частотой 50 и 60 Гц.
Номинальный ток главной цепи 250, 400 и 630 А. Коммутационная износостойкость для категории применения АС-3 2,2 млн. (КМ13-35) и 1,5 млн. (КМ13-37, КМ13-39) циклов ВО, для категории применения АС-4 соответственно 1,2 и 0,8 млн. циклов ВО. Частота включений в час 1200. Предельная коммутационная способность контакторов при номинальном напряжении 660 В 10 /н при включении и 8 1Н при отключении. Механическая износостойкость 5 млн. циклов ВО.
Вакуумные контакторы серии КТ12Р (тип КТ12Р37) по конструкции и назначению аналогичны контакторам КМ13, но могут быть встроены в оболочки взрывозащищенных и рудничных взрывобезопасных аппаратов.
Контакторы удовлетворяют повышенным требованиям безопасности в условиях угольных шахт. Номинальный ток 400 А, номинальное напряжение 660 и 1140 В. Предельная коммутационная способность (действующее значение) 4,8 (660 В) и 3,45 (1140 В) кА. Коммутационная износостойкость для категорий применения АС-3 и АС-4 составляет соответственно 2· 10+6 и 0,5-10+6 млн. циклов ВО.
