  1. СТРОИТЕЛЬНЫЕ ЗАДАНИЯ
  2. ТРЕБОВАНИЯ К СТРОИТЕЛЬНОЙ ЧАСТИ ЭЛЕКТРОТЕХНИЧЕСКИХ ПОМЕЩЕНИЙ
    И ПРОТИВОПОЖАРНЫЕ ТРЕБОВАНИЯ

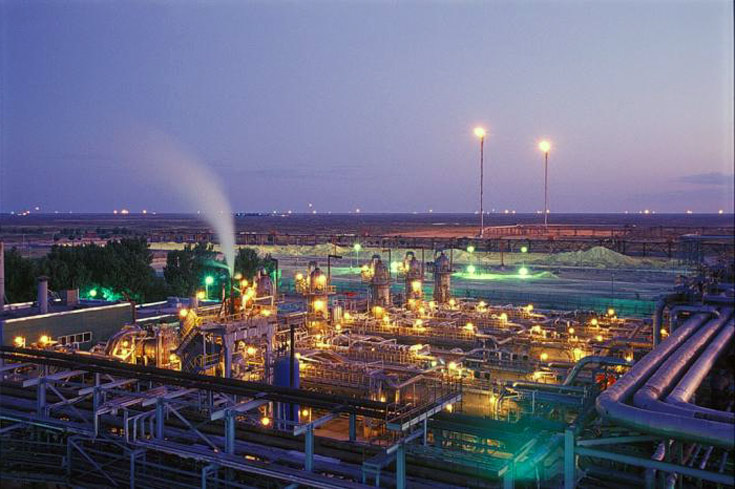

ГОК

На горно-обогатительных предприятиях имеются следующие электротехнические помещения и кабельные сооружения: закрытые распределительные устройства выше 1000 В (ЗРУ); помещения комплектных трансформаторных подстанций (КТП) 6 (10)/0,4—0,23 кВ и камеры масляных трансформаторов напряжением до 220 кВ; помещения сухих реакторов 6 (10) кВ; помещения аккумуляторных батарей; помещения щитов до 1000 В; кабельные этажи и подвалы; кабельные шахты и каналы; галереи и туннели.
Основные указания по выполнению строительной части этих электротехнических помещений изложены в работе ВНИПИ Тяжпромэлектропроект А164 "Типовые требования к строительным заданиям на электротехнические установки и кабельные сооружения". Все электротехнические помещения и кабельные сооружения здесь условно были отнесены к помещениям с производствами различных категорий по взрывной, взрывопожарной и пожарной опасности (В, Г, Д и др.). Однако отнесение (приравнивание) электротехнических помещений и кабельных сооружений и вообще электротехнических установок с маслонаполненным оборудованием к технологическому производству категории В по СНиП ошибочно.
Изучение институтом Тяжпромэлектропроект создавшегося положения при проектировании электротехнических установок промышленных предприятий показывает, что отнесение электроустановок, например трансформаторных подстанций (КТП) и аналогичных установок и кабельных сооружений, к производствам категории В привело на практике к выполнению проектными организациями страны не только проектов строительных конструкций согласно требованиям, предъявленным к производствам категории В, но и систем вентиляции подстанций (сантехническая часть), систем пожаротушения и сигнализации, а некоторые проектные организации стали выполнять даже электротехническую часть как для пожароопасных производств.
Такое выполнение всех частей проекта вошло в широкую практику как неправильное инженерное решение, необоснованно удорожающее электроустановки без технической необходимости.
Согласно решению Минэнерго СССР, согласованному с Госстроем СССР, требования противопожарной безопасности электротехнических помещений и кабельных сооружений заключаются в том, что ограждающие конструкции этих помещений должны быть выполнены из несгораемых материалов с пределом огнестойкости >0,75 ч.
При выдаче заданий на выполнение сантехнической части этих помещений следует соблюдать только требования ПУЭ. Поэтому в работе А164 аннулированы все рекомендации, относящиеся к определению категорийности электротехнических помещений и кабельных сооружений.
При выдаче строительных заданий на эти помещения следует указывать только предел огнестойкости ограждающих конструкций, исходя из условия — 0,75 ч при наличии электрооборудования с количеством масла в единице оборудования > 60 кг.
В целях упорядочения требований к строительству электропомещений и кабельных сооружений для объектов промышленных предприятий различных отраслей народного хозяйства и приравненных к ним потребителей электрической энергии ВНИПИ Тяжпромэлектропроект разработал единый перечень категорирования электропомещений и кабельных сооружений по СНиП П-90-81 и их классификацию по ПУЭ (табл. 12).
Единый перечень составлен на основании требований действующих общесоюзных нормативных документов и многолетнего опыта проектирования электроустановок. При выдаче строительных заданий на электропомещения и кабельные сооружения следует указывать категорийность в соответствии с Единым перечнем.
Выбор электрооборудования в электропомещениях и кабельных сооружениях, класс которых не нормируется по перечню, должен производиться как для помещений с нормальной средой.
При разработке заданий на проектирование строительной части кабельных сооружений (помещений) необходимо руководствоваться следующими техническими требованиями на проектирование противопожарных устройств.
Таблица 12
Единый перечень категорий по СНиП П-90—81 и классификация по ПУЭ электропомещений и кабельных сооружений промышленных предприятий


Электропомещение и кабельное сооружение

Категория по СНиП П-90—81

1

Помещение распределительного устройства напряжением выше 1 кВ:





с выключателями с элегазовой или твердой изоляцией
с выключателями, содержащими 60 кг масла и менее в единице оборудования

Г



Допускается иметь на каждой секции КРУ один шкаф с трансформатором собственных нужд с количеством масла <200 кг;

Г



с выключателями, содержащими масло >60 кг в единице оборудования

в

2

Помещение пристроенной, встроенной и внутрицеховой комплектной трансформаторной подстанции (КТП) с масляными трансформаторами с суммарной мощностью, MB А:





<3,2

г



>3.2

в

3

Помещение пристроенной, встроенной и внутрицеховой подстанции с трансформаторами сухими, негорючими жидким или твердым диэлектриком, без ограничения мощности и количества трансформаторов

г

4

Камера (пристроенная, встроенная и внутрицеховая) закрытая с масляным трансформатором мощностью, MBA:





<3,2

г



> 3,2

в

5

Камера, огражденная встроенная (изолированная от цеха строительными конструкциями с огнестойкостью >0,75 ч) с масляным трансформатором или другим маслонаполненным оборудованием без ограничения количества масла

г

6

Помещение пристроенной, встроенной или внутрицеховой конденсаторной установки с суммарным количеством масла, кг:





<3200

г



>3200

в

7
52

Помещение пристроенной, встроенной или внутрицеховой конденсаторной установки с пропиткой негорючей синтетической жидкостью, независимо от мощности и напряжения установки

г

Электропомещение и кабельное сооружение

Категория по СНиП П-90-81

8

Помещение стационарной кислотной аккумуляторной батареи, сооружаемой согласно требованиям гл. 4.4 ПУЭ:





помещение, в котором производится заряд при напряжении >2,3 В*

А



помещение, в котором производится заряд при напряжении <2,3 В

А

9

Помещение распределительного устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока, сооружаемое согласно требованиям гл. 4.1 ПУЭ

г

10

Помещение щитов управления, КИП и А, диспетчерские и операторские пункты и т.п.

г

11

Кабельные сооружения и помещения:





туннели, закрытые галереи, шахты, кабельные этажи, в том числе подвальные, полуэтажи, колодцы и подпиточные пункты

в



эстакады, частично открытые галереи

г



каналы, двойные полы

г

* По ПУЭ относится к классу В —1а (все остальные приведенные в таблице помещения по ПУЭ не нормируются).
Установки автоматического пожаротушения необходимо предусматривать в расположенных внутри зданий следующих сооружениях (помещениях) внутренним объемом (для смежных помещений и отсеков общим объемом) > 100 м3 :
в кабельных туннелях, галереях, шахтах и этажах (в том числе'подвальных)
в комбинированных туннелях, галереях и шахтах (предназначенных для прокладки и других коммуникаций), в которых проложено более 12 кабелей.
Автоматическую пожарную сигнализацию следует предусматривать: в расположенных внутри зданий кабельных сооружениях, помещениях (кабельных туннелях, галереях, шахтах и этажах, в том числе подвальных) внутренним объемом 20 — 100 м3, а также в комбинированных туннелях, галереях и шахтах (предназначенных для прокладки и других коммуникаций), в которых проложено от 5 до 12 кабелей включительно;
в расположенных вне зданий кабельных сооружениях, помещениях (кабельных туннелях, галереях, шахтах) внутренним объемом >50м3, а также в комбинированных туннелях, галереях и шахтах (предназначенных для прокладки и других коммуникаций), где проложено более 12 кабелей.
Все кабельные сооружения (помещения) независимо от принятого для них способа тушения загораний и пожаров должны быть снабжены первичными средствами пожаротушения (углекислотными огнетушителями, ящиками с песком), которые выбирают, специфицируют и заказывают строящиеся предприятия согласно действующим общесоюзным или ведомственным нормам. При выполнении строительных заданий должны предусматриваться места для их размещения у выходов снаружи и внутри сооружений (помещений).
Для тушения пожаров в кабельных помещениях (сооружениях) широкое применение получают автоматические системы пожаротушения распыленной водой. За расчетное время тушения 10 мин при ширине защищаемой оросителем площади до 3,5 м расход воды на 1 м2 составляет до 125 л. Поэтому следует предусматривать организованный сброс воды после тушения пожара, а в случаях, когда кабельное помещение располагается над электрическим помещением, — гидроизоляцию пола или отдельных его частей. В строительных заданиях на кабельные помещения рекомендуется указывать на необходимость решения перечисленных вопросов.
Проектирование противопожарных устройств в кабельных сооружениях выполняет специализированная организация в комплексе с противопожарными мероприятиями по проектируемому объекту.
Для защиты электротехнических и кабельных помещений (сооружений) применяют:
а) для защиты кабельных сооружений — распыленную воду;
б) для защиты помещений с вычислительной техникой и дорогостоящей электронной аппаратурой — установки Газового хладонового пожаротушения;
в) для помещений, под которыми располагаются помещения, не допускающие залив водой, а устройство соответствующей гидроизоляции технически затруднено или экономически нецелесообразно, — установки газового пожаротушения хладоном или углекислотно-хладоновым составом;
г) для электропомещений — установки водяного, пенного и газового пожаротушения (однако из-за отсутствия нормативных требований, конкретизирующих выбор определенного вида огнетушащего вещества, технические решения в этих случаях согласовывают в установленном порядке).
