  1. ОБЪЕМ И СОДЕРЖАНИЕ СТРОИТЕЛЬНЫХ ЗАДАНИЙ

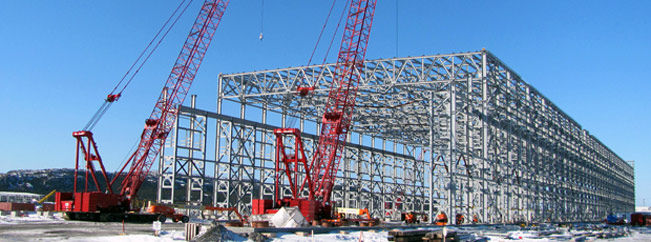

строительное здание ГОК

Строительные задания следует выполнять в виде чертежей с минимальными текстовыми указаниями, которые не должны повторять сведений, понятных из чертежа.
Текстовые указания должны содержать:

  1. ссылки на типовые требования к строительным заданиям на электротехнические установки и кабельные сооружения из типовой работы А164;
  2. отдельные указания, являющиеся частными требованиями к конкретному электротехническому помещению, на которое выдается чертеж строительного задания.

Указаниями строителям-проектировщикам являются:

  1. нагрузки на полы или перекрытия;
  2. высота электротехнического помещения, если она не видна из чертежа;
  3. рекомендации по выполнению отверстий для токопровода;
  4. расшифровка условных обозначений, имеющихся на чертежах строительного задания;
  5. тепловые потери от электрооборудования и др.

Применение типовых требований способствует полноте и однотипности проектных решений. На чертежах строительных заданий указывают номера пунктов из Типовых требований, которые следует учитывать при разработке рабочих строительных, сантехнических и других чертежей. Соответствующий раздел Типовых требований одновременно с чертежами строительных заданий направляют разработчикам проекта строительной части горно-обогатительных предприятий.
При выполнении строительных заданий необходимо максимально использовать конструктивные решения, приведенные в альбомах типовой документации на изделия и узлы промышленных электроустановок зданий и сооружений ВНИПИ Тяжпромэлектропроект.
На рис. 10, 11 показаны примеры выполнения чертежей строительных заданий на помещение распределительного пункта и помещение комплектной распределительной подстанции с указанием нагрузки от устанавливаемого оборудования, тепловых потерь и типовых требований к строительным заданиям на эти помещения.
