Коллектором называется подземное проходное замкнутое сооружение, предназначенное для общего размещения силовых кабельных линий, линий связи и сигнализации, а также трубопроводов.
Размеры коллектора определяют в зависимости от количества и вида размещаемых в нем коммуникаций, а конструкцию его определяет способ строительства. При двустороннем коллекторе трубопроводы располагаются обычно внизу, на одной стороне прохода с кабелями связи, размещаемыми на кронштейнах сверху; водопровод с силовыми кабелями — на другой стороне прохода, при этом кабельные линии располагаются над ним. Для одностороннего коллектора сверху прокладываются на кронштейнах силовые кабели, под ними кабели связи, отделяемые от силовых кабелей горизонтальной перегородкой, под ними водо- и теплопроводы.
Размещение теплопроводов теплосети и водопровода в общем коллекторе оказывает благотворное влияние, так как водопроводом снижается температура, а теплопроводом снижается влажность воздуха, чем устраняется вредное влияние сырости на оболочки кабелей и конструкции
Коллекторы могут быть круглого и прямоугольного сечений. Коллекторы круглого сечения строятся, как правило, при помощи щитов на глубине 5 м и более закрытым способом, прямоугольного сечения — открытым способом.
Размещение в коллекторе кабелей и трубопроводов
Рис. 5. Размещение в коллекторе кабелей и трубопроводов.
а — круглого сечения, сооружаемого щитом; б — прямоугольного сечения, сооружаемого открытым способом.
Размещение кабелей и трубопроводов в коллекторе приведено на рис. 5.
Основным требованием к конструктивным решениям при сооружении коллекторов должна быть сборность, позволяющая максимально индустриализировать строительство. Этому требованию соответствует сборная конструкция коллектора, приведенная на рис. 6. Замкнутое прямоугольное сечение этих коллекторов выполняется из четырех сборных железобетонных элементов: двух стеновых блоков Г-образной формы, плоской плиты днища и блока перекрытия. Для защиты от проникновения вод стены коллектора оклеивают двумя слоями пергамина с устройством защитной стенки толщиной в полкирпича. Соединительные швы между блоками уплотняют и заделывают расширяющимся цементным раствором. Для вводов в  коллектор кабельных линий устраивают камеры.
Они представляют собой уширение коллектора с тем, чтобы не закрывать или не затруднять проход эксплуатационному персоналу. Камеры обычно устраивают на перекрестке для пропуска сетей, пересекающих коллектор, а также пересечений коммуникаций внутри коллектора при изменениях направления. Общий вид такой камеры для кабельных линий приведен на рис. 7.
Для обеспечения нормальных условий эксплуатации и ведения контроля за температурой воздуха в коллекторе, работой вентиляционных и насосных установок управление установками автоматизируется и осуществляется с диспетчерского пункта городской организации, оборудованного телефонной связью, сигнализацией и дистанционным включением.

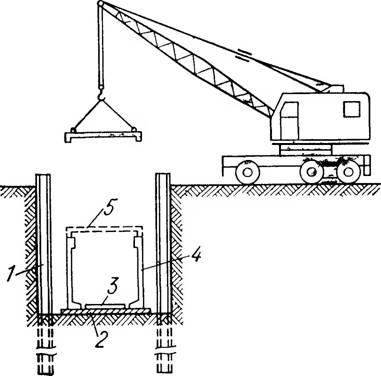

Детали конструкции сборных коллекторов
Рис. 6. Детали конструкции сборных коллекторов прямоугольного сечения.
1 — крепление траншеи (шпунт); 2 — бетонная подготовка; 3 — блок днища; стеновой блок; 5— блок перекрытия.
Диспетчерский пункт помимо надзора и управления одновременно используется для входа в коллектор,
Доставки оборудования, что позволяет избежать специальных монтажных люков.

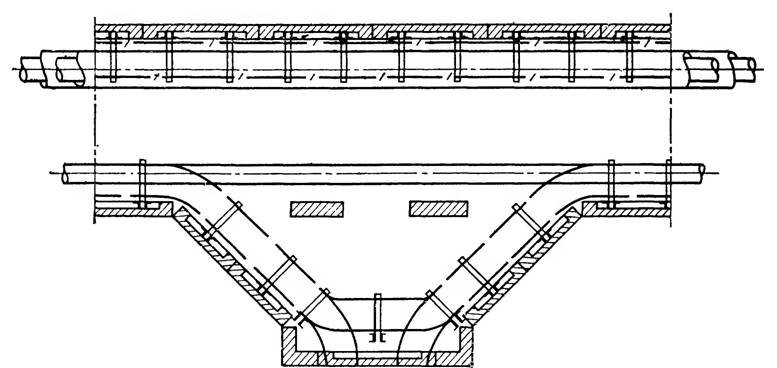

Камера для ввода кабелей в коллектор
Рис. 7. Камера для ввода кабелей в коллектор.
К внутриквартальным коллекторам сооружаемых рядом с техническими подпольями жилых и общественных зданий предъявляются те же технические требования, что и к общегородским коллекторам, и дополнительно — тщательная и полная изоляция их от технических подпольев. В соответствии с этим перегородки между внутриквартальными коллекторами и техническими подпольями, к которым они примыкают, должны быть прочными, плотными и огнестойкими, а места ввода сетей через эти перегородки должны оборудоваться стальными гильзами с соответствующим сальниковым уплотнением, предохраняющим подполье здания от проникновения в него газа из внутриквартального коллектора.
Во внутриквартальных коллекторах и технических подполий должны устанавливаться приборы дистанционной сигнализации загазованности и задымленности для приведения в действие клапанов-отсекателей, устанавливаемые на вводах газопровода в квартал или микрорайон.
Эксплуатация внутриквартальных коллекторов обычно осуществляется жилищно-эксплуатационными конторами города. Они обслуживают осветительные, вентиляционные, канализационные системы и осуществляют надзор за состоянием конструкций. В этих организациях хранятся ключи от люков; только эти организации обеспечивают доступ в коллекторы персоналу организаций, которым принадлежат сети, расположенные в этих коллекторах.



Туннелем кабельным называется подземное проходное замкнутое сооружение, предназначенное для размещения кабельных силовых линий, а также линий связи и сигнализации.
Как и коллекторы, туннели кабельные могут быть круглого и прямоугольного сечений, они сооружаются аналогичными способами и в зависимости от условий и необходимости могут быть проходного и полупроходного типов. Проходные и полупроходные туннели имеют одинаковую ширину и отличаются друг от друга только высотой. Размещение кабелей в туннелях зависит от их конструкции и назначения кабелей (силовые, контрольные, кабели связи).
На полку укладывается не более четырех-пяти силовых кабелей; укладка большего числа кабелей на полку затрудняет монтаж линий, эксплуатацию кабелей и требует увеличения расстояния между полками.
Конструкции для укладки кабелей в туннелях состоят из вертикальной стойки и горизонтальной полки (кронштейна). Стойки и полки выполняются сварными из угловой стали с расстоянием между полками 200 мм и сборными из листовой стали. Сборные конструкции состоят из стоек корытообразной формы с отверстиями и полок П-образного сечения, устанавливаемых в отверстиях. Стойки могут соединяться друг с другом по вертикали. Полки изготовляются в двух исполнениях: без перфорации и с перфорацией для закрепления кабелей в местах их поворота. При горизонтальной прокладке кабелей концы полок должны быть загнуты кверху, чтобы исключить возможность падения крайних кабелей с полок. В случаях, когда вертикальная статическая нагрузка на полку превышает допустимую по расчету (70 кг), применяются подкосы, повышающие несущую способность кабельных полок. Кабельные конструкции в собранном виде, а также их отдельные элементы приведены на рис. 8.

Сборные кабельные конструкции
Рис. 8. Сборные кабельные конструкции и их детали.
а — стойка серии СК; б — полка серии ПК; в — подкос для полок; г — основание одиночной полки; д — скоба для крепления стоек; е — конструкция из полки серии ПК и основания одиночной полки; ж — конструкция из полок серии ПК и стойки СК; з — конструкция из полок серии ПК с подкосом и стойкой серии СК.
Для вывода кабелей из туннелей или из кабельных подвалов под РУ предусматриваются специальные камеры, пристраиваемые к одной из боковых стенок туннеля или подвала по аналогии с камерами для коллектора, рассмотренными выше. Камера оборудуется люком для монтажа и осмотра.
Туннели должны иметь на концах выходы. Кроме того, необходимо предусмотреть аварийные выходы, которые могут встраиваться в надземные сооружений или выполняться в виде люка, открывающегося с помощью шарнирно-связанной с ним откидной лестницы. Конструкции корпуса и наружной крышки люков должны рассчитываться с учетом нагрузки транспорта.
