Основным средством защиты является экранирование. Оно позволяет защитить персонал как от непосредственного воздействия поля, так и от искровых разрядов. В СССР применяются два принципиально различных вида экранирования: рабочего места и работающего.

  1. Экранирующие устройства и приспособления. В РУ 500 и 750 кВ применяются стационарные, переносные (передвижные) и инвентарные экраны, спроектированные так, что напряженность электрического поля в зоне их действия не превышает 5 кВ/м.

Стационарные экраны выполняются в виде козырьков, перегородок или навесов. Они устанавливаются у шкафов управления аппаратурой, у шкафов вторичных цепей и у других устройств, обслуживание которых требует длительного пребывания в зоне влияния (рис. 5). стационарные экраны

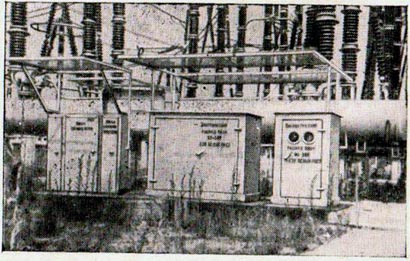

Экраны над рабочими местами у шкафов управления
Рис. 5. Экраны над рабочими местами у шкафов управления.

Иногда устанавливаются вертикально между соседними выключателями. Такие экраны, ослабляя поле, создаваемое аппаратурой соседних ячеек, защищают персонал при ремонте выключателей. Стационарные экраны устанавливаются и над пешеходными дорожками, с которых производится осмотр оборудования и по которым персонал проходит к месту проведения работ (рис. 6). Полностью пешеходные дорожки не экранируются, так как это невозможно по условиям проезда машин и механизмов к оборудованию при его ремонте. С учетом требований гигиенических нормативов значительная часть дорожек может оставаться неэкранированной. Не подлежат экранированию дороги, предназначенные для проезда машин и механизмов.
Переносные (передвижные) экраны выполняются в виде навесов и предназначаются для экранирования персонала при некоторых работах, выполняемых вне зоны действия стационарных экранов.
Инвентарные экраны выполняются обычно в виде пространственных (иногда поворотных) конструкций. Они устанавливаются над кабинами телескопических вышек и люльками гидроподъемников, а также над местом рабочего в других механизмах, где не обеспечивается естественная защита.
Все виды экранов чаще всего выполняются из металлической сетки. Расчеты и исследования на моделях показали, что при имеющих место напряженности электрического поля и расстояниях между человеком и экраном необходимая эффективность может быть обеспечена при ячейке 50X50 мм. Вертикальные перегородки оказалось возможным выполнить из проводов, подвешенных горизонтальной и вертикальной плоскости на расстоянии 250 мм друг от друга, что  существенно облегчило конструкцию. При экранировании пешеходных дорожек удалось отказаться от сетки, затрудняющей осмотр оборудования, и использовать провода, тросы или катаную сталь диаметром 6—8 мм с расстоянием между ними не более 250 мм.

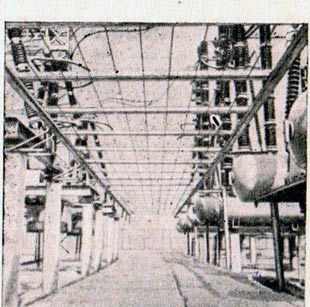

Экран над пешеходной дорожкой
Рис. 6. Экран над пешеходной дорожкой.
Экраны у шкафов управления, шкафов вторичных цепей, приводов и т. п. устанавливаются обычно на высоте 1 900—2 000 мм. Ширина экрана — не менее ширины шкафа, а длина выступающей части 1 000—1 250 мм.
Высота и длина экранирующих перегородок соответствуют размерам выключателя. Нижний проводник экрана располагают на высоте до 4 м от уровня земли.
Экраны над пешеходными дорожками выполняют на высоте 2 000—2500 мм.

Эксплуатация экранов в течение нескольких лет на многих подстанциях 500 и 750 кВ показала, что они надежно защищают работающих, значительно улучшая условия пруда в электрическом поле.

  1. Индивидуальное экранирование.

Для индивидуального экранирования применяется экранирующая одежда, основным средством заземления которой является специальная обувь. Экранирующая одежда обладает следующими недостатками:
ее сложно заземлять (особенно при некоторых видах ремонтных работ);
она имеет недостаточно хорошие гигиенические свойства, что нарушает комфортные условия при температуре окружающего воздуха выше 25 °С;
ею нельзя пользоваться при работах под напряжением в цепях до 1 000 В, так как возможно случайное касание одеждой токоведущих частей, приводящих к короткому замыканию.
Перечисленные причины предопределили ее ограниченное применение.

  1. Специальные мероприятия. Улучшение условий труда на подстанциях сверхвысокого напряжения не исчерпывается применением средств биологической защиты. Приходится вносить некоторые изменения в их компоновку и методы обслуживания. Часто производственные помещения и здания располагаются вне зоны влияния. Ширина ячейки распределительного устройства выбирается с учётом необходимости установки экранирующих перегородок. Соседние фазы различных ячеек выполняются разноименными.

Распределительные устройства 500 и 750 кВ проектируются с учетом необходимости сокращения продолжительности пребывания персонала в электрическом поле. В частности, исключаются некоторые трудоемкие и продолжительные работы, выполняемые без снятия напряжения. Так, например, применяют строительные конструкции из железобетона или оцинкованной стали, что исключает необходимость их периодической покраски; изоляцию гибкой ошиновки выполняют из стеклянных изоляторов, не требующих профилактических испытаний.
Перед проведением работ (даже кратковременных) с целью исключения электрических разрядов заземляются все изолированные от земли токоведущие части и отключенные участки шип, к которым возможно прикосновение работающих. Кроме того, заземляются; отключенные токоведущие части ближайших аппаратов, используемые в этом случае в качестве экранов.

Выводы

  1. Электрическое поле распределительных устройств 500 и 750 кВ  оказывает неблагоприятное влияние на организм человека. При этом на человека воздействует как непосредственно поле (что проявляется после продолжительной работы в последнем), так и электрические разряды.
  2. Степень влияния электрического поля на человека следует оценивать по величине напряженности.
  3. Напряженность электрического поля на большинстве рабочих мест в распределительных устройствах 500 и 750 кВ значительно превышает пороговое значение. В связи с этим в качестве средств биологической защиты необходимо применять экранирование.
  4. В настоящее время в СССР применяются устройства для экранирования рабочих мест и специальная одежда для индивидуального экранирования. Последняя не нашла широкого распространения из-за ряда недостатков.

Кривова Т. И. Действие электрических разрядов на человека.-  В кн.: Сборник материалов III Всесоюзного симпозиума. Гигиена труда и биологическое действие электромагнитных волн радиочастот. М., Профиздат, 1968, с. 80—81.
Нормы и правила то охране труда при работах на подстанциях и воздушных линиях напряжением 400, 500  и 750 кВ переменили тока промышленной частоты. СЦНТИ ОРГРЭС, 1971.
