Вентильные разрядники серии РВТ разработаны на все номинальные напряжения. Их характеристики лучшие, чем у разрядников, выпускаемых до сих пор. Разрядники РВТ, как и разрядники, выпускавшиеся ранее, состоят из искровых промежутков и последовательного нелинейного резистора.

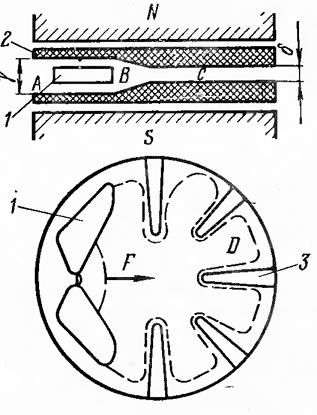

Искровой промежуток с растягивающейся дугой
Рис. 33. Искровой промежуток с растягивающейся дугой.
В разрядниках серии РВТ применены искровые промежутки с растягивающейся дугой, принцип действия которых показан на рис. 33. Два электрода 1 располагаются между стенками дугогасительной камеры 2 в магнитном поле SN, созданном согласно включенными катушками. В таком поле на дугу действует сила F, направление которой определяется правилом «левой руки». Под действием этой силы дуга перемещается и растягивается между перегородками 3, стремясь занять конечное положение D, охлаждается и гаснет. В процессе перемещения дуга проходит три зоны: зону А с относительно большими расстояниями у между стенками камеры (эта зона получила название зоны предварительного растягивания дуги), зону Б— переходную между зонами Л и С и зону «узкой щели» С с расстоянием между стенками камеры б. Щель С имеет ширину 6 = 1-^-2 мм. Стенки камеры изготавливаются из дугостойкой керамики.
При растяжении дуга увеличивает свое сопротивление, которое ограничивает сопровождающий ток. Поэтому искровой промежуток обладает токоограничивающими свойствами и увеличенной дугогасящей способностью и позволяет уменьшить сопротивление последовательного нелинейного резистора, снизить остающееся напряжение и тем самым улучшить характеристики разрядников.
Электрическая схема разрядников РВТ-3—РВТ-10 показана на рис. 34. Искровые промежутки ИП с магнитным гашением растягивающейся дуги. Магнитное поле в ИП создается катушками магнитного дутья КМ, которые включены последовательно с искровыми промежутками. При пробое ИП через катушки протекает ток и на зажимах катушек могут возникнуть опасные повышения напряжения. Для защиты изоляции катушек от перенапряжений параллельно им включаются обходные искровые промежутки ОИП. Искровые промежутки и катушки помещаются в бакелитовый цилиндр, на внешней поверхности которого располагаются шунтирующие резисторы ШР, которые предназначаются для равномерного распределения напряжения промышленной частоты по искровым промежуткам.
Высоковольтные керамические конденсаторы К (рис. 34) служат для создания резко неравномерного распределения импульсного напряжения по искровым промежуткам, что снижает импульсное пробивное напряжение, а стало быть, и коэффициент импульса.
электрическая схема разрядников РВТ
Рис. 34. Принципиальная электрическая схема разрядников РВТ (на 3—10 кВ).
После прекращения импульсного тока дуга сопровождающего тока промышленной частоты в ОИП гаснет и сопровождающий ток течет через катушку КМ, возбуждая магнитное поле, под действием которого дуга искрового промежутка ИП растягивается и вводится в «узкую щель» между стенками дугогасительной камеры. В камере, изготовленной из дугостойкой керамики, дуга гаснет.
За время протекания импульсного тока через разрядник дуга не успевает существенно растянуться, так как дутье отсутствует. Сопротивление дуги вследствие этого мало и падение напряжения на ИП невелико. Остающееся напряжение определяется при этом только падением напряжения на нелинейном последовательном резисторе разрядника.
При протекании сопровождающего тока промышленной частоты дуга вводится в «узкую щель», растягивается, ее сопротивление увеличивается и величина сопровождающего тока определяется не только сопротивлением последовательного резистора разрядника, но и сопротивлением дуги. Это обстоятельство позволяет уменьшить величину сопротивления последовательного резистора, что приводит к снижению остающегося напряжения при импульсном токе и, следовательно, к улучшению характеристики разрядника.
Все детали искровых промежутков и последовательных резисторов помещаются в фарфоровую покрышку, которая герметизируется озоностойкой резиновой прокладкой.
На рис. 35 представлен общий вид разрядников РВТ на 3, 6 и 10 кВ.
Разрядники РВТ в днище имеют противовзрывкое устройство, которое ори повышении давления внутри разрядника до опасных значений открывается и тем самым предохраняет покрышку от взрыва. Разрядники серии РВТ имеют меньшие габариты и почти в 2 раза легче, чем соответствующие разрядники серии РВМ.
РВТ на 3, 6 и 10 кВ
Рис. 35. Внешний вид опытных образцов разрядников серии РВТ на 3, 6 и 10 кВ. Общая высота Н соответственно равна 345, 415 и 585 мм.

Вентильные разрядники серии РВТ разработаны и на напряжения 110—500 кВ. Они комплектуются из типовых элементов, имеющих одинаковое конструктивное выполнение. Каждый элемент имеет девять блоков (этажей). В блоке содержатся такие же искровые промежутки с растягивающейся дугой, как и в разрядниках РВТ на напряжения 3—10 кВ, и тервитовые последовательные резисторы. Для уменьшения высоты элемента искровые промежутки и тервитовые диски в блоках расположены в три колонки, как у разрядников РВО-35 (см. рис. 15). Такое размещение искровых промежутков и тервитовых дисков в блоках позволило уменьшить высоту.
Основные электрические характеристики разрядников серии РВТ на 3—500 кВ приведены в табл. 10.
Защитный коэффициент разрядников РВТ на 110— 500 кВ при токе 10000 А не больше 1,7.
