Поиск по сайту
Начало >> Книги >> Архивы >> Высоконагревостойкая электрическая изоляция

Свойства слоистых пластиков на основе алюмофосфатов и стеклоткани или асбеста - Высоконагревостойкая электрическая изоляция

Оглавление
Высоконагревостойкая электрическая изоляция
Введение
Материалы на основе природных слюд
Гибкие, формовочные и прокладочные материалы из природных слюд
Исследование свойств материалов из природных слюд
Электрические свойства природного фторфлогопита
Материалы на основе синтетических фторфлогопитов
Превращения в материалах на основе фторфлогопита под воздействием высокой температуры
Гибкие, формовочные и прокладочные фторфлогопитовые материалы
Исследование свойств материалов из фторфлогопита
Свойства формовочных и прокладочных материалов из фторфлогопита
Исследование свойств материалов на основе титансодержащего фторфлогопита
Пропиточные составы
Пропиточные составы на основе кремнийорганических связующих
Исследование свойств пропиточных составов при высоких температурах в разных средах
Свойства пропиточного состава на основе олигометилсилоксана, наполненного алундом
Покрытия
Органосиликатные, металлофосфатные и стеклокерамические покрытия
Исследования свойств покрытий
Свойства стеклокерамических покрытий
Заливочные компаунды
Фосфатные, органосиликатные и кремнийорганические заливочные компаунды и герметики
Исследование свойств заливочных компаундов
Свойства алюмосиликатфосфатных компаундов
Слоистые и композиционные пластики
Слоистые пластики на основе асбеста, стеклоткани и слюды
Исследование свойств слоистых пластиков при высоких температурах
Свойства слоистых пластиков на основе алюмофосфатов и стеклоткани или асбеста
Свойства слоистых пластиков на основе полиалюмоорганосилоксана и слюдопластовой бумаги
Свойства слоистых пластиков на основе фосфатов и нитевидных кристаллов
Композиционные пластики
Стекла
Стекла, микалексы и ситаллы
Исследование свойств стекол и материалов на их основе
Свойства новомикалексов
Свойства слюдоситаллов
Керамика из тугоплавких оксидов
Корундовая, периклазовая, бериллиевая, циркониевая керамика
Исследование свойств корундовых керамических материалов
Материалы из тугоплавких безоксидных соединений
Исследование свойств пиролитического нитрида бора при высоких температурах
Изоляция проводов
Изоляция проводов со стекловолокнистой изоляцией
Взаимодействие между проводниковыми и электроизоляционными материалами под воздействием высокой температуры
Исследование свойств изоляции проводов при высоких температурах
Свойства стекловолокнистой изоляции проводов
Системы электрической изоляции высокой нагревостойкости
Системы изоляции высоковольтного оборудования высокой нагревостойкости
Применение изоляции высокой нагревостойкости в электротехническом оборудовании
Применение изоляции высокой нагревостойкости в генераторах и трансформаторах
Применение изоляции высокой нагревостойкости в электромагнитных насосах
Применение изоляции высокой нагревостойкости в МГД машинах
Применение изоляции высокой нагревостойкости в тензорезисторах
Применение изоляции высокой нагревостойкости в электротермическом оборудовании
Заключение, литература

Объектами исследования электрических (р и Еπρ) и механических (σизΓ и δуд) свойств являлись стеклотекстолит СТАФ-1, изготовленный на основе кремнеземной стеклоткани и алюмофосфат- ного связующего, а также асбогетинакс АГН-7, изготовленный на основе хризотиловой асбестовой бумаги и алюмофосфатного связующего.
На рис. 6.5 приведены температурные зависимости р в разных средах, а в табл. 6.6 — значения Епр при 20 и 600 °С исследуемых материалов в исходном состоянии. Из приведенных данных видна тенденция к снижению электрических свойств слоистых пластиков с повышением температуры от 100 до 600 °С, при этом значения р как при 100 °С, так и при 600 °С практически одинаковы у обоих материалов, а значение Епр выше у асбопластика АГН-7.

Рис. 6.5. Температурная зависимость р слоистых пластиков в разных средах: 1 - вакуум; 2, 4 - воздух; 3 - аргон; 1,2,3- АГН-7; 4 - СТАФ-1


Рис. 6.6. Зависимость р слоистых пластиков от времени старения при 600 °С: 1, 3 - СТАФ-1; 2, 4 - АГН-7; 1, 2 - испытания при 100 °С; 3, 4 - испытания при 600 °С

Исследовали электрические и механические свойства пластиков СТАФ-1 и АГН-7 в процессе длительного воздействия температуры 600 и 850 °С в разных средах (рис. 6.6, табл. 6.6-6.8). Значение р определяли при 100, 600 и 850 °С, измерения при температуре 100 °С вместо 20 °С вызваны необходимостью удаления влаги, адсорбированной пористыми образцами из окружающего воздуха до помещения их в измерительную камеру и влияющей на получаемые значения р. Электрическую и механическую прочность материалов определяли при температурах 20, 600 и 850 °С.
Как видно из данных табл. 6.6 и рис. 6.6, р обоих пластиков близки и стабильны во времени старения вплоть до 6000 ч, Епр выше у пластика АГН-7, причем стабильность этого параметра характерна для обоих пластиков.
Механические свойства пластика АГН-7 стабильны во времени старения при 600 °С вплоть до 6000 ч (табл. 6.7). Механические свойства стеклотекстолита СТАФ-1 снижаются в течение 1000-2000 ч старения, затем наступает стабилизация механических свойств, уровень показателей которых соответствует свойствам асбогетинакса АГН-7.

Таблица 6.6. Зависимость Епр, МВ/м, слоистых пластиков от времени старения при 600 °С

Примечание. Значение в числителе - при температуре испытания 20 °С,
в знаменателе - при 600 °С.


Примечание. Значение в числителе - при температуре испытания 20 °С в знаменателе - при 600 °С.

Таблица 6.7. Зависимость механических свойств слоистых пластиков от времени старения при 600 °С

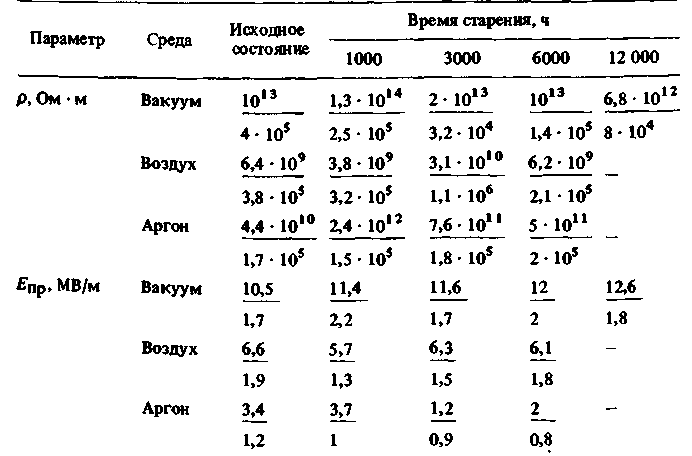

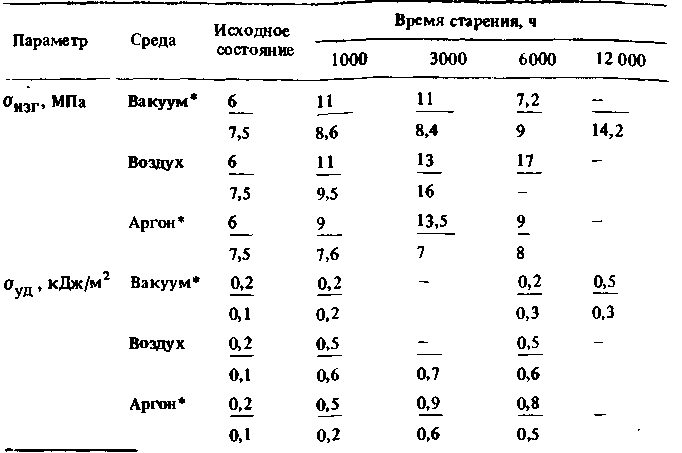

Таблица 6.8. Зависимость свойств слоистого пластика АГН-7 от времени старения в разных средах при 850 °С


* Испытания в воздушной среде; в остальных случаях - испытания в среде старения.
Примечание. Значение в числителе — при температуре испытания 20 °С, в знаменателе - при 850 ° С.

Проведенные исследования показали, что электрические свойства обоих слоистых пластиков, а также механические свойства асбогетинакса АГН-7 стабильны во времени старения при температуре 600 °С, механические свойства стеклотекстолита СТАФ-1 стабилизируются лишь после 1000-2000 ч старения при 600 °С. Разница в характере старения пластиков СТАФ-1 и АГН-7 объясняется, по-видимому, тем, что процессы взаимодействия стеклоткани с алюмофосфатным связующим происходят медленнее, чем взаимодействие алюмофосфата с асбестом, что сказывается именно на механических свойствах.
Из данных табл. 6.8 видно, что, так же как и в процессе старения при 600 °С, электрические и механические свойства слоистого пластика АГН-7 практически не изменяются под длительным воздействием температуры 850 °С в разных газовых средах. При этом измеренный при 20 ° С уровень электрических и механических свойств в процессе старения при 600 °С мало отличается от уровня этих свойств в процессе старения при 850 °С.




« Высоковольтные выключатели переменного тока   Диагностика обмоток силовых трансформаторов методом низковольтных импульсов »
Карта сайта + все метки | Контакты
© Электроэнергетика При перепечатке и цитировании активная гиперссылка на сайт обязательна.
