7 СТАНДАРТНЫЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ

7.3 Превышение температуры и потери мощности плавких вставок

Плавкие вставки должны быть спроектированы и рассчитаны так, чтобы при испытаниях по 8.3 они могли проводить номинальный ток без выхода за пределы:
- максимально допустимого превышения температуры наиболее нагретой верхней металлической части плавкой вставки, указанного изготовителем (рисунки 2а, 2b);
- потерь мощности при номинальном токе, указанных изготовителем.

7.4 Срабатывание

Плавкая вставка должна быть спроектирована и рассчитана так, чтобы она могла длительно проводить любой ток вплоть до его номинального значения (8.4.3.5).
Плавкая вставка должна срабатывать и отключать любой ток в диапазоне от тока, при котором время срабатывания составляет около 30 с до тока номинальной отключающей способности.
По соглашению между изготовителем и потребителем допускается другой диапазон токов.

7.5 Отключающая способность

Плавкая вставка должна быть способна отключать при напряжении не выше указанного в 8.5 любую цепь с ожидаемым током в интервале токов по 7.4:
- при переменном напряжении - при коэффициентах мощности не ниже указанных в таблице XII для соответствующего значения ожидаемого тока;
- при постоянном напряжении - при постоянных времени, не превышающих значения, указанные в таблице XII В, для соответствующих значений ожидаемого тока.

(Измененная редакция, Изм. № 1).

Пример стандартной испытательной схемы







Пример стандартной испытательной схемы

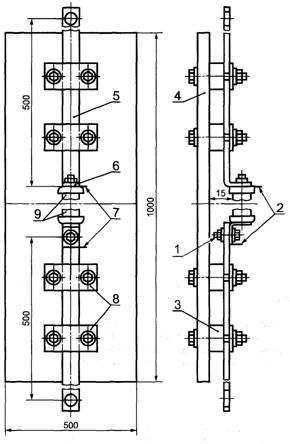

1 - крепежные болты; 2 - точки измерения напряжения для определения потерь мощности; 3 - блоки изолирующего материала (например, деревянные); 4 - опорный лист из изолирующего материала (например, фанерный толщиной 16 мм); 5 - матовая черная поверхность; 6 - положение термопары, прикрепленной к наиболее нагретой верхней металлической части плавкой вставки, указанное изготовителем или установленное другим способом; 7 - контактная поверхность, подлежащая металлизации; 8 - зажимы из изолирующего материала. В случае необходимости 2 верхних зажима могут оставаться незатянутыми; 9 - корпус плавкой вставки, может быть круглым или прямоугольным

Рисунок 2а - Пример стандартной испытательной схемы. Размеры в миллиметрах (приблизительные значения)

E1 - точка замера превышения температуры; S - точка замера потерь мощности

Рисунок 2b - Пример стандартной испытательной схемы

7.7 Характеристики I2t

Значения I2t отключения, определенные по 8.7, не должны превышать указанных изготовителем. Преддуговые значения, определенные по 8.7, должны быть не ниже указанных значений (5.8.2.1 и 5.8.2.2).

7.14 Характеристики напряжения дуги

Значения напряжения дуги, измеренные по 8.7.5, не должны превышать указанных изготовителем (5.9).

7.15 Специальные условия эксплуатации

Специальные условия эксплуатации должны согласовываться изготовителем и потребителем.
