ПРИЛОЖЕНИЕ А

(обязательное)

Динамические характеристики электропривода



Динамические характеристики электропривода

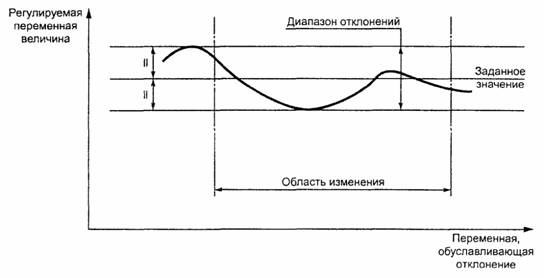

Рисунок А.1 - Диапазон допустимых отклонений

Время реверса тока

Id - ток электропривода; t - время; TR - время реверса тока (начинается с входного ступенчатого сигнала и продолжается до тех пор, пока среднее значение тока удерживается в пределах диапазона отклонении Интенсивность изменения тока влияет на время реверса);
T0 - время реверса при нулевом токе (мертвая зона)

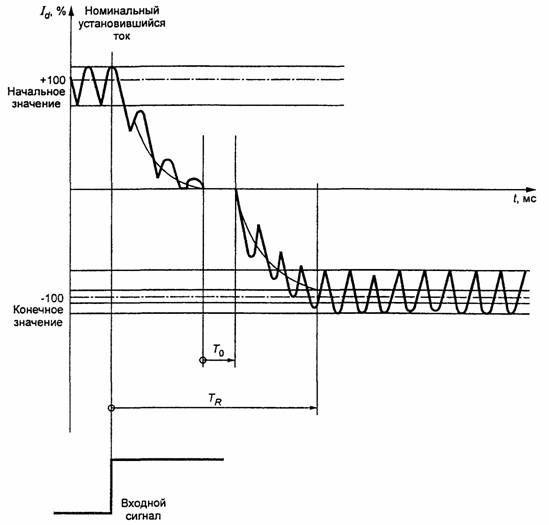

Рисунок А.2 - Время реверса тока

Временная характеристика

п - скорость двигателя; t - время

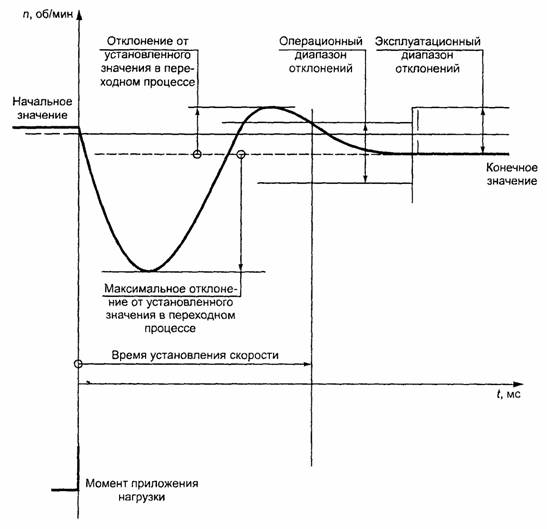

Рисунок А.3 - Временная характеристика при ступенчатом повышении нагрузки и постоянном заданном входном сигнале

Временная характеристика при ступенчатом изменении заданного входного сигнала и постоянной нагрузке

п - скорость двигателя, t - время

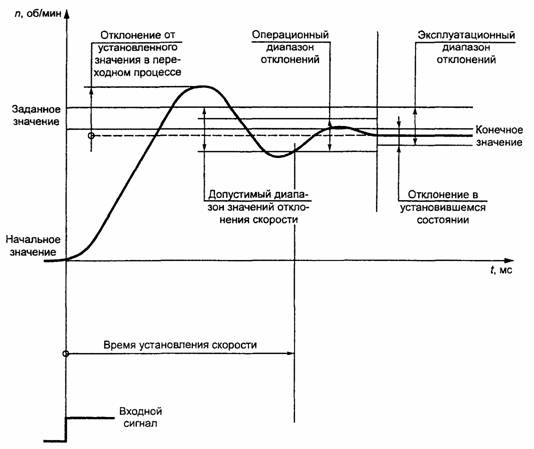

Рисунок А.4 - Временная характеристика при ступенчатом изменении заданного входного сигнала и постоянной нагрузке

Временная характеристика при изменении заданного входного сигнала и постоянной нагрузке
п - скорость двигателя, t - время

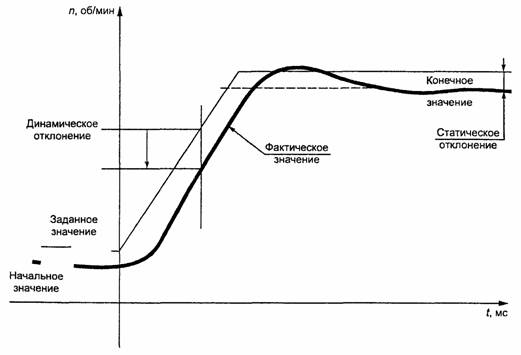

Рисунок А 5 - Временная характеристика при изменении заданного входного сигнала и постоянной нагрузке


ПРИЛОЖЕНИЕ Б

(справочное)

Библиография



[1] Нормы 8-72. Общесоюзные нормы допускаемых индустриальных радиопомех. Электроустройства, эксплуатируемые вне жилых домов и не связанные с их электрическими сетями. Предприятия (объекты) на выделенных территориях или в отдельных зданиях. Допускаемые величины. Методы испытаний. Утверждены Государственной комиссией по радиочастотам СССР 12.06.72. - М.: Связь, 1973. - С. 52-65

[2] Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей. Утверждены Главгосэнергонадзором Минэнерго СССР 21.12.84. - 4-е изд., перераб. и доп. - М.: Энергоатомиздат, 1989. - 432 с.

[3] Правила устройства электроустановок (ПУЭ). Утверждены Главтехуправлением и Госэнергонадзором Минэнерго СССР. - 6-е изд., перераб. и доп. - М.: Энергоатомиздат, 1987. - 648 с.



Ключевые слова: электроприводы постоянного тока общего назначения, технические требования, характеристики, требования безопасности, комплектность, маркировка, упаковка
