Методика измерений параллельности и эксцентриситета торцевых поверхностей фланцев, углового отклонения крепежных отверстий фланцев

И.1 Измерение параллельности торцевых поверхностей фланцев изолятора
И.1.1 Изолятор должен устанавливаться вертикально и центрироваться на жесткой вращающейся опоре (опорной плите) при помощи призматических винтов и промежуточной плоскопараллельной плиты (рисунок И.1).

Измерение параллельности торцевых поверхностей фланцев изолятора

Рисунок И.1

И.1.2 По центру верхнего торца изолятора призматическими винтами на крепежных отверстиях должна фиксироваться плоскопараллельная плита и устанавливаться измерительный прибор А (индикатор часового типа с ценой деления 0,1 мм).
И.1.3 При вращении изолятора вокруг собственной оси отмечают наибольшее и наименьшее показания индикатора на диаметре (250±3) мм. Разницу между этими показаниями считают отклонением от параллельности верхней и нижней плоскостей фланцев изолятора. Допускается проверку отклонения параллельности торцевых поверхностей изоляторов проводить другими методами, обеспечивающими необходимую точность измерений.
И.2 Измерение эксцентриситета торцевых поверхностей фланцев изолятора
И.2.1 Изолятор должен устанавливаться согласно И.1.1 (рисунок И.1).
И.2.2 По центру верхнего торца изолятора призматическими винтами на крепежных отверстиях должна фиксироваться плоскопараллельная плита и устанавливаться измерительный прибор В (индикатор часового типа с ценой деления 0,1 мм).
И.2.3 При вращении изолятора на опорной плите считывают показания прибора В. Записывают минимальное и максимальное значения е и с. Эксцентриситетом фланцев опорного изолятора считают половину разности между этими значениями
Э = 0,5(с - е).
И.2.4 В случае сомнений в верности полученного значения эксцентриситета испытания следует повторить, перевернув изолятор и определив эксцентриситет для перевернутого положения.
В этом случае эксцентриситет рассчитывают как среднее значение данных, полученных для разных положений изолятора.
И.3 Измерение углового отклонения крепежных отверстий
И.3.1 Изолятор должен устанавливаться горизонтально, например на призматические опоры (рисунок И.2), с возможностью плавного поворота вокруг оси.
И.3.2 В резьбовые крепежные отверстия изолятора должны быть ввернуты центровочные штыри — винты с хорошо обработанными цилиндрическими хвостовиками (рисунок И.2).
И.3.3 В безрезьбовые крепежные отверстия изолятора по той же схеме закрепляют призматические болты с хорошо обработанными цилиндрическими хвостовиками.
И.3.4 С одного из торцов изолятора должен быть установлен на центровочные штыри пузырьковый уровень; плавно поворачивая изолятор, следует привести уровень в горизонтальное положение и зафиксировать изолятор неподвижно.
И.3.5 Следует перенести уровень на центровочные штыри противоположного торца изолятора и по показанию уровня произвести отсчет углового отклонения крепежных отверстий.

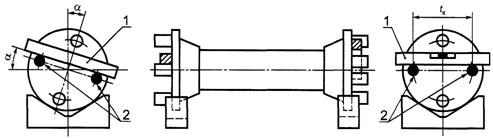

Измерение углового отклонения крепежных отверстий

1 — пузырьковый уровень; 2 — центровочные штыри

Рисунок И.2

Примечание — При измерении по методам И.1 и И.2 необходимо убедиться, что поверхность поворотной плиты перпендикулярна оси вращения и обеспечена правильность центровки окружности крепежных отверстий изолятора относительно оси вращения плиты. С этой целью следует использовать все четыре крепежных отверстия, установив в них призматические винты или болты (например, как на рисунке И.3).

четыре крепежных отверстия

Рисунок И.3
