7 Требования к конструкции и работоспособности

7.1 Требования к конструкции

Примечание — В стадии изучения находятся дополнительные требования к материалам и токоведущим частям по 7.1.1 и 7.1.2 ч. 1. Возможность их применения в настоящем стандарте будет рассмотрена позже.

7.1.1 Материалы
Действителен 7.1.1 ч. 1 (см. примечание к 7.1).
7.1.2Токоведущие части и их соединения
Действителен 7.1.2 ч. 1 (см. примечание к 7.1).
7.1.3 Воздушные зазоры и расстояния утечки
Минимальные значения для контакторов и пускателей, для которых изготовитель указал значение номинального импульсного выдерживаемого напряжения (Uimp), приведены в таблицах 13 и 15 ч.1.
Для контакторов и пускателей с неустановленными изготовителем значениями Uimpрекомендации даны в приложении С.
7.1.4 Орган управления
При ручном управлении действителен 7.1.4 ч. 1 со следующим дополнением.
Ручка управления коммутирующего аппарата с ручным управлением комбинированного пускателя должна быть снабжена висячим замком для запирания в положении отключения.
7.1.4.3 Монтаж
Органы управления, монтируемые на съемных панелях или открывающихся дверках, должны быть спроектированы так, чтобы после установки панелей или закрытия дверок орган управления правильно сопрягался с соответствующим механизмом.
7.1.5 Указание положения контактов
7.1.5.1 Указатели
Для пускателей с ручным управлением действителен 7.1.5.1 ч. 1.
7.1.5.2 Указание при помощи органа управления
Действителен 7.1.5.2 ч. 1.
7.1.6 Дополнительные требования к безопасности аппаратов, выполняющих функцию разъединения
Действителен 7.1.6 ч. 1 для встроенных устройств.
7.1.7 Выводы
Действителен 7.1.7 ч. 1, но со следующим дополнительным требованием.
7.1.7.4 Идентификация и маркировка выводов
Действителен 7.1.7.4 ч. 1 с дополнительными требованиями по приложению А.
7.1.8 Дополнительные требования к контакторам и пускателям, снабженным нейтральным полюсом
Действителен 7.1.8 ч. 1.
7.1.9 Заземление
Действителен 7.1.9 ч. 1.
7.1.10 Оболочки аппаратов
Действителен 7.1.10 ч. 1 со следующими дополнениями.
Смонтированные внутри оболочки пусковые сопротивления должны быть расположены или защищены так, чтобы выделяемое тепло не оказывало вредного воздействия на другие аппараты и материалы, находящиеся в этой оболочке.
В особом случае для комбинированных пускателей необходима такая блокировка крышки или дверки, чтобы ее невозможно было открыть, если коммутационный аппарат с ручным управлением не разомкнут. Однако можно предусмотреть приспособление для открывания этой дверки или крышки, когда коммутационный аппарат с ручным управлением находится во включенном положении, при помощи какого-либо инструмента.
7.1.11 Степени защиты контакторов и пускателей в оболочках
Действителен 7.1.11 ч. 1.
7.2 Требования к работоспособности
7.2.1 Рабочие условия
7.2.1.1 Общие положения
Действителен 7.2.1.1 ч. 1 со следующими дополнениями.
7.2.1.1.1 Пускатели должны быть сконструированы так, чтобы:
a) свободно расцепляться;
b) размыкать контакты при воздействии на предусмотренные приспособления в рабочем положении и в любой момент на протяжении пуска;
c) не срабатывать при нарушении правильного цикла пуска.
7.2.1.1.2 Пускатели с входящими в их состав контакторами не должны расцепляться при толчках, вызванных срабатыванием контакторов при испытаниях по 8.3.3.1, после протекания по пускателю номинального тока полной нагрузки при контрольной температуре окружающей среды (т. е. 20 °С) и достижения теплового равновесия, при минимальной и максимальной уставках реле перегрузки, если оно регулируемое.
7.2.1.1.3 В реостатных пускателях реле перегрузки следует включать в цепь статора. По просьбе потребителя допустимы специальные меры защиты контакторов и сопротивлений в цепи ротора от перегрева.
7.2.1.1.4 Если пускатели используют в таких условиях, что перегрев пусковых сопротивлений или трансформаторов создает особую опасность, рекомендуется предусмотреть специальное устройство для автоматического отключения пускателя до достижения опасной температуры.
7.2.1.1.5 В многополюсных аппаратах подвижные контакты, предназначенные для одновременного замыкания или размыкания, должны быть механически сблокированы таким образом, чтобы все полюса включали ток практически одновременно, независимо от использования ручного или автоматического управления.
7.2.1.2 Пределы срабатывания контакторов и пускателей с дистанционным управлением
Электромагнитные контакторы, автономные или в составе пускателей, должны удовлетворительно замыкаться при любом входном напряжении цепи управления Usв пределах 85 %—110 % его номинального значения. Если указывается диапазон напряжения, 85 % его должно использоваться как нижнее значение и 110 % — как верхнее.
Отпадание и полное размыкание контакторов должны происходить в пределах 75 %—20 % номинального входного напряжения цепи управления Usпри переменном токе и в пределах 75 %—10 % при постоянном токе. Если указывается диапазон напряжения, 75 % его должно использоваться как нижнее значение и 10 % или 20 % (по обстоятельствам) — как верхнее.
Пределы для замыкания действительны после достижения катушками установившейся температуры при неограниченном приложении 100 % Usи температуре окружающей среды 40 °С.
Пределы для отпадания действительны, когда сопротивление цепи катушки эквивалентно достигаемому при температуре минус 5 °С. Это можно проверить математически, используя величины, полученные при нормальной температуре окружающей среды.
Пределы применимы при постоянном токе и переменном токе используемой частоты.
Электропневматические и пневматические контакторы должны удовлетворительно замыкаться при входном давлении воздуха в пределах 85 %—110 % номинального и размыкаться в пределах 75—10 % номинального давления.
7.2.1.3 Пределы срабатывания минимальных реле и расцепителей напряжения
Действителен 7.2.1.3 ч. 1.
7.2.1.4 Пределы срабатывания независимых расцепителей
Действителен 7.2.1.4 ч. 1.
7.2.1.5 Пределы срабатывания реле и расцепителей тока
7.2.1.5.1 Пределы срабатывания реле перегрузки с выдержкой времени при подаче тока во все полюса
Реле должны удовлетворять требованиям таблицы 3 при испытаниях, описанных ниже:
a) у реле перегрузки или пускателя, нормально смонтированных в оболочке, при токе, в А раз превышающем уставку, расцепление должно произойти не ранее чем через 2 ч, начиная с холодного состояния, при контрольной температуре окружающего воздуха согласно таблице 3. Если же выводы реле перегрузки достигают теплового равновесия при испытательном токе менее чем за 2 ч, длительность испытания может соответствовать времени, необходимому для достижения этого равновесия;
b) когда затем ток увеличивается до 5-кратного от уставки, расцепление должно происходить ранее чем через 2 ч;
c) реле перегрузки класса 10 А, питаемые током, в С раз превышающим уставку, должны расцепляться менее чем через 2 мин, начиная с теплового равновесия, при токе, равном уставке, в соответствии с 18.2 ГОСТ 28173;
d) реле перегрузки классов 10, 20 и 30, питаемые током, в С раз превышающим уставку, должны расцепляться соответственно менее чем через 4, 8 или 12 мин, начиная с теплового равновесия, при токе, равном уставке;
e) при токе, в Dраз превышающем уставку, расцепление должно происходить в пределах, указанных в таблице 2 для соответствующего класса расцепления, начиная с холодного состояния.
Для реле перегрузки с диапазоном уставок по току эти пределы срабатывания должны быть действительны, когда реле проводит токи, соответствующие максимальной и минимальной уставкам.
Для некомпенсированных реле перегрузки зависимость «кратность тока/температура окружающей среды» не должна превышать 1,2 %/К.

Примечание — Значение 1,2 %/К — характеристика ухудшения качества проводников с поливинилхлоридной изоляцией.

Реле перегрузки считают компенсированным, если оно соответствует требованиям таблицы 3 при температуре 20 °С и не выходит за пределы, обозначенные на рисунке 7, при других температурах.

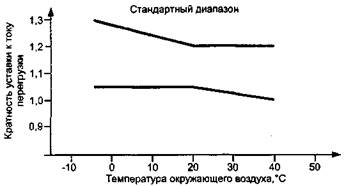

Зависимости пределов кратности уставок тока от температуры окружающего воздуха для компенсированных реле перегрузки

Рисунок 7 — Зависимости пределов кратности уставок тока от температуры окружающего воздуха для компенсированных реле перегрузки с выдержкой времени (см. 7.2.1.5.1)

7.2.1.5.2 Пределы срабатывания трехполюсных тепловых реле при подаче тока на два полюса
Реле перегрузки или пускатель испытывают нормально смонтированным в оболочке. При подаче на три полюса тока, в А раз превышающего уставку, расцепление должно произойти не ранее чем через 2 ч, начиная с холодного состояния, при температуре окружающего воздуха согласно таблице 4.
Когда затем ток, подаваемый на два полюса (у реле, чувствительного к выпадению фазы, — на полюс, проводящий больший ток), увеличивается до B-кратного от уставки, а третий полюс обесточивается, расцепление должно происходить менее чем за 2 ч.
Эти значения действительны для всех комбинаций полюсов.
Для реле с регулируемой уставкой по току эти характеристики должны быть действительны, когда реле проводит токи, соответствующие максимальной и минимальной уставкам.
7.2.1.5.3 Пределы срабатывания электромагнитных реле перегрузки мгновенного действия
При любых значениях токовой уставки электромагнитные реле перегрузки мгновенного действия должны расцепляться с точностью ±10 % от значения токовой уставки.

Примечание — Электромагнитные реле мгновенного действия, охватываемые настоящим стандартом, не предназначаются для защиты от коротких замыканий.

7.2.1.5.4 Пределы осуществления автоматического переключения при помощи минимальных реле тока:
- для пускателей со схемой звезда — треугольник — со звезды на треугольник и
- для автотрансформаторных пускателей — с пуска на ход.
Наименьший ток отпадания минимального реле тока должен не более чем в 1,5 раза превышать фактическую токовую уставку реле перегрузки, действующего при пуске или в схеме звезды. Минимальное реле тока должно быть способно проводить ток любой силы в пределах от наименьшей уставки до тока остановки короткозамкнутого двигателя в пусковом положении или в схеме звезды в течение времени расцепления, определяемого реле перегрузки при наибольшей уставке.
7.2.2 Превышение температуры
Требования 7.2.2 и 7.2.2.1—7.2.2.3 ч. 1 относятся к чистым, новым контакторам и пускателям.
Температура отдельных частей контактора или пускателя, замеренная во время испытания, выполненного в условиях, описанных в 8.3.3.3, не должна быть более установленной в таблице 5 настоящего стандарта и 7.2.2.1 и 7.2.2.2 ч. 1.
Поскольку в автотрансформаторном пускателе питание автотрансформатора осуществляется только повторно-кратковременно, допускается максимальное превышение температуры обмоток трансформатора на 15 К больше указанного в таблице 5, в условиях работы пускателя в соответствии с требованиями 4.3.4 и 4.3.5.5.3.

Примечание — Пределы превышения температуры, предписанные таблицей 5 настоящего стандарта и 7.2.2.2 ч. 1, действительны только при температуре окружающего воздуха от минус 5 до плюс 40 °С.

7.2.2.4 Главная цепь
Главная цепь контактора или пускателя, проводящая ток во включенном положении, вместе с максимальными расцепителями тока, которые могут к ней принадлежать, должна быть способна проводить без выхода за пределы, указанные в 7.2.2.1 ч. 1, при испытаниях по 8.3.3.3.4:
- у контактора или пускателя, предназначенного для работы в прерывисто-продолжительном режиме, — его условный тепловой ток (см. 4.3.2.1 и/или 4.3.2.2);
- у контактора или пускателя, предназначенного для работы в продолжительном, повторно-кратковременном или кратковременном режиме, — соответствующий номинальный рабочий ток (см. 4.3.2.5).
7.2.2.5 Цеп и управления
Действителен 7.2.2.5 ч. 1.
7.2.2.6 Обмотки катушек и электромагнитов
7.2.2.6.1 Обмотки, предназначенные для работы в продолжительном и 8-часовом режимах
При протекании по главной цепи максимального тока согласно 7.2.2.4 обмотки катушек, в том числе для электрических клапанов электропневматических контакторов или пускателей, должны выдерживать под непрерывной нагрузкой и при номинальной частоте (если уместно) максимальное номинальное входное напряжение цепи управления без превышения температуры свыше значений, указанных в таблице 5 настоящего стандарта и 7.2.2.2 ч. 1.
7.2.2.6.2 Обмотки, предназначенные для работы в повторно-кратковременном режиме
При отсутствии тока в главной цепи обмотки катушек должны выдерживать при номинальной частоте (если уместно) максимальное номинальное входное напряжение цепи управления, приложенное согласно таблице 6 в зависимости от класса повторно-кратковременного режима, без превышения температуры свыше значений, указанных в таблице 5 настоящего стандарта и 7.2.2.2 ч. 1.
7.2.2.6.3 Обмотки со специальными номиналами, предназначенные для работы в кратковременном или периодическом режимах
Обмотки со специальными номиналами следует испытывать в рабочих условиях, соответствующих самому жесткому режиму из тех, для которых они предназначены, а их номинальные характеристики должны быть указаны изготовителем.

Примечание — К таким обмоткам могут относиться катушки пускателей, находящиеся под напряжением только в пусковой период, катушки расцепления запираемых контакторов и некоторые катушки электромагнитных клапанов, предназначенных для управления пневматическими контакторами или пускателями.

7.2.2.7 Вспомогательные цепи
Действителен 7.2.2.7 ч. 1.
7.2.3 Электроизоляционные свойства
Контактор или пускатель должен быть способен выдержать испытания электроизоляции по 8.3.3.4.
7.2.4 Требования к работоспособности в условиях нормальной нагрузки и перегрузки
Требования к характеристикам в условиях нормальной нагрузки и перегрузки согласно 4.3.5 приведены в 7.2.4.1, 7.2.4.2 и 7.2.4.4.
7.2.4.1 Включающая и отключающая способности
Контактор или пускатель должен быть способен безотказно включать и отключать токи в условиях, указанных в таблице 7, в зависимости от требуемой категории применения и предписанного числа срабатываний по 8.3.3.5.
Не допускаются превышения времени обесточивания и протекания тока, приведенные в таблицах 7 и 7а.
Время обесточивания с согласия изготовителя можно сокращать.
7.2.4.2 Условная работоспособность
Действителен 7.2.4.2 ч. 1 со следующим дополнением.
Контакторы или пускатели должны быть способны безотказно включать и отключать токи в условиях, соответствующих таблице 8, в зависимости от требуемой категории применения и числа циклов оперирования согласно 8.3.3.6.
7.2.4.3 Износостойкость
Действителен 7.2.4.3 ч. 1 со следующими дополнениями.
7.2.4.3.1 Механическая износостойкость
Механическую износостойкость контактора или пускателя проверяют при специальном испытании. Рекомендации по проведению этого испытания содержатся в приложении В.
7.2.4.3.2 Коммутационная износостойкость
Коммутационную износостойкость контактора или пускателя проверяют при специальном испытании. Рекомендации по проведению этого испытания содержатся в приложении В.
7.2.4.4 Стойкость контакторов к токам перегрузки
Контакторы категории применения АС-3 или АС-4 должны выдерживать токи перегрузки, указанные в таблице 9, согласно 8.3.5.

Примечание — Испытание охватывает также режимы, в которых ток менее указанного в таблице 9, а испытание длится более 10 с, если не превышается значение I2t.

7.2.5 Координация с аппаратами защиты от коротких замыканий
7.2.5.1 Работоспособность в условиях короткого замыкания (номинальный условный ток короткого замыкания)
Номинальный условный ток короткого замыкания контакторов и пускателей, защищенных одним или несколькими аппаратами защиты от коротких замыканий (A3КЗ), комбинированных пускателей и защищенных пускателей следует проверять в процессе испытаний на короткое замыкание согласно 8.3.4. Такие испытания обязательно проводятся в следующих случаях:
a) при соответствующем значении ожидаемого тока по таблице 9 (испытательным током r) и
b) при номинальном условном токе короткого замыкания Iq, если Iq > r.
Номинальные характеристики AЗКЗ должны соответствовать любому данному номинальному рабочему току, номинальному рабочему напряжению и категории применения.
Допускается координация двух типов — 1 или 2. Условия испытания для случаев а) и b) содержатся в 8.3.4.2.1 и 8.3.4.2.2.
Координация типа 1 требует, чтобы в условиях короткого замыкания контактор или пускатель не создавали опасности для людей или оборудования, хотя они могут оказаться непригодными для дальнейшей эксплуатации без ремонта и замены частей.
Координация типа 2 требует, чтобы в условиях короткого замыкания контактор или пускатель не создавали опасности для людей или оборудования и оставались пригодными для дальнейшей эксплуатации. Возможность сваривания контактов допускается, и в этом случае изготовитель должен рекомендовать меры по обслуживанию аппаратов.

Примечание — Применение АЗКЗ, не соответствующих рекомендациям изготовителя, может привести к нарушению координации.

7.2.5.2 Координация по току пересечения между пускателем и присоединенным АЗКЗ
Координацию проверяют специальным испытанием согласно В.4.
7.2.6 Коммутационные перенапряжения
Пункт 7.2.6 ч. 1 действителен для контакторов и пускателей, для которых изготовитель указал значение номинального импульсного выдерживаемого напряжения Uimp. Пригодные для этого испытательные цепи и методы измерения находятся в стадии изучения.
7.2.7 Дополнительные требования к комбинированным и защищенным пускателям, пригодным для разъединения
В стадии изучения.
7.3 Электромагнитная совместимость (ЭМС)
7.3.1 Общие требования
Действителен 7.3.1 ч. 1 со следующим дополнением.
Испытания магнитным полем промышленной частоты не требуются, т. к. аппараты естественно подвергаются воздействиям таких полей. Невосприимчивость доказывается успешным прохождением испытаний на работоспособность (см. 8.3.3.5 и 8.3.3.6). Этим аппаратам присуща чувствительность к кратковременным понижениям напряжения и перерывам питания цепи управления; реагировать они должны в пределах, указанных в 7.2.1.2. Проверку осуществляют испытанием на пределы срабатывания, указанные в 8.3.3.2.
7.3.2 Невосприимчивость
7.3.2.1 Аппараты, не содержащие электронных цепей
Действителен 7.3.2.1 ч. 1
7.3.2.2 Аппараты, содержащие электронные цепи
Действителен 7.3.2.2 ч. 1.
Результаты испытаний указывают, используя критерии работоспособности по ГОСТ Р 51317.4. Для удобства критерии работоспособности приведены ниже и более подробно описаны в таблице 10.

Критерий работоспособности

Результаты испытаний

1

Нормальная работа в указанных пределах

2

Временное ухудшение или самовосстанавливающаяся потеря функции или работоспособности

3

Временное ухудшение или потеря функции или работоспособности, требующие вмешательства оператора или перенастройки системы. Нормальные функции должны восстанавливаться простым вмешательством, например ручным возвратом или повторным включением. Не должно быть поврежденных компонентов

7.3.3 Излучение
Уровень жесткости, требующийся для окружающей среды 1, перекрывает уровень, требующийся для среды 2.
Аппараты, на которые распространяется настоящий стандарт, не образуют гармоник значительного уровня, поэтому испытаний на гармоники не требуется.
7.3.3.1 Аппараты, не содержащие электронных цепей
Действителен 7.3.3.1 ч. 1 со следующим дополнением.
Аппараты, содержащие только такие компоненты, как диоды, варисторы, резисторы или конденсаторы, испытывать не требуется (например, ограничители импульсных перенапряжений).
7.3.3.2 Аппараты, содержащие электронные цепи
Действителен 7.3.3.2 ч. 1 со следующим дополнением.
Испытания на радиочастотные излучения требуются только для аппаратов, содержащих цепи с основной коммутационной частотой выше 9 кГц, например вибропреобразователей или высокочастотных часов микропроцессоров.
