Измерение путей утечки тока и воздушных зазоров

В настоящем приложении указаны способы измерения путей утечки и воздушных зазоров, которыми следует руководствоваться при испытании.
Эти примеры не учитывают различия между зазорами и пазами или видами изоляции.
Допускается:
- паз с параллельными, сходящимися или расходящимися стенками;
- любой паз с расходящимися стенками, имеющий минимальную ширину более 0,25 мм, глубину более 1,5 мм и ширину у дна 1 мм и более, считать воздушным зазором (способ 8);
- любой угол (внутренний) менее 80° считать шунтированным деталью из изоляционного материала шириной 1 мм (0,25 мм в местах, защищенных от осаждения грязи), помещенной в самое неблагоприятное положение (способ 3);
- если расстояние между верхними кромками паза равно 1 мм (0,25 мм в местах, защищенных от осаждения грязи) или более, то расстояние по воздуху между этими кромками не считают путем утечки (способ 2);
- если воздушный промежуток, указанный в перечислении 2, превышает 0,25 мм, то его не считают путем утечки;
- пути утечки и воздушные зазоры, подлежащие измерению между сетями, перемещающимися друг относительно друга, измеряют, когда эти части находятся в самом неблагоприятном стационарном положении;
- что рассчитанный путь утечки никогда не бывает меньше измеренного воздушного зазора;
- при расчете суммарного воздушного зазора любой воздушный зазор шириной менее 1 мм не учитывать.

Способ 1

Рисунок А.1

Условие. Рассматриваемый путь включает паз с параллельными или сходящимися боковыми стенками любой глубины, шириной менее 1 мм.
Правило. Путь утечки и воздушный зазор измеряют непосредственно через паз, как указано на рисунке А.1

Способ 2

Рисунок А.2

Условие. Рассматриваемый путь включает паз с параллельными боковыми стенками любой глубины, шириной не менее 1 мм.
Правило. Воздушным зазором считают длину «прицельной прямой». Путь утечки проходит по контуру паза.
Способ 3

Рисунок А.3

Условие. Рассматриваемый путь включает V-образный паз с внутренним углом менее 80° и шириной более 1 мм.
Правило. Воздушным зазором считают длину «прицельной прямой». Путь утечки проходит по контуру паза, однако «шунтируют» дно паза элементом длиной 1 мм (0,25 мм в местах, защищенных от осаждения грязи).

Способ 4

Рисунок А.4

Условие. Рассматриваемый путь включает ребро.
Правило. Воздушным зазором считают наикратчайшее расстояние по воздуху через ребро. Путь утечки проходит по контуру ребра.

Способ 5

Рисунок А.5

Условие. Рассматриваемый путь включает несклеенное соединение с пазами шириной менее 1 мм (0,25 мм в местах, защищенных от осаждения грязи) с каждой стороны.
Правило. Путем утечки и воздушным зазором считают длину «прицельной прямой», как указано на рисунке А.5.

Пример 6

Рисунок А.6

Условие. Рассматриваемый путь включает несклеенное соединение с пазами шириной 1 мм или более на каждой стороне.
Правило. Воздушным зазором считают длину «прицельной прямой». Путь утечки проходит по контурам пазов.

Способ 7

Рисунок А.7

Условие. Рассматриваемый путь включает несклеенное соединение с пазом на одной стороне, который уже 1 мм, и с пазом на другой стороне 1 мм и более.
Правило. Воздушный зазор и путь утечки измеряют, как указано на рисунке А.7.

Способ 8

Рисунок А.8

Условие. Рассматриваемый путь включает паз с расходящимися боковыми стенками глубиной 1,5 мм или более, шириной в самом узком месте более 0,25 мм и шириной у дна 1 мм или более.
Правило. Воздушным зазором считают длину «прицельной прямой». Путь утечки проходит по контуру паза.

Способ 9

Рисунок А.9

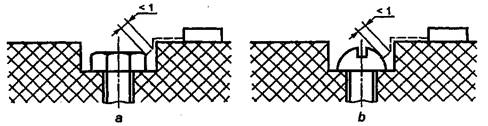

Зазор между головкой винта и стенкой впадины слишком мал, и его не принимают во внимание.

Способ 10

Рисунок А.10

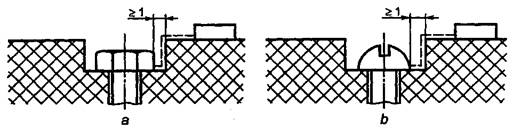

Зазор между головкой винта и стенкой впадины достаточно велик, и его принимают во внимание.
