ПРИЛОЖЕНИЕ 11
Обязательное

УСЛОВИЯ ОБРАЗОВАНИЯ ОДНОРОДНОЙ СЕРИИ ПЛАВКИХ ВСТАВОК ПРЕДОХРАНИТЕЛЕЙ

Считается, что плавкие вставки образуют однородную серию при выполнении следующих условий:
все размеры плавких вставок, кроме размеров плавких элементов, одинаковы; допускается отличие контактов плавких вставок, при этом испытаниям подвергают плавкую вставку, контакты которой обуславливают наименее благоприятные результаты испытаний;
материалы, применяемые для оболочки плавкой вставки, одинаковы;
дугогасительное вещество и степень его заполнения одинаковы;
плавкие элементы изготовлены из идентичных материалов, имеют одну и ту же длину и форму, например, они изготовлены с помощью идентичных инструментов из материала разной толщины;
число плавких элементов и их поперечное сечение не больше, и наименьшее расстояние между плавкими элементами и внутренней поверхностью оболочки и соседними плавкими элементами не меньше, чем в плавких вставках наибольшего номинального тока;
плавкие вставки пригодны для использования с данным держателем предохранителя или предназначены для использования без держателя предохранителя, но в упаковке, идентичной для всех номинальных токов однородной серии;
при испытании на нагревание произведение их номинального тока в степени 3/2 и электрического сопротивления в холодном состоянии не превышает соответствующего значения плавкой вставки наибольшего номинального тока;
при испытании на отключающую способность наибольший ток отключения плавких вставок меньших номинальных токов не превышает наибольшего тока отключения плавких вставок наибольшего номинального тока.



ПРИЛОЖЕНИЕ 12
Обязательное

УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ПРЕДОХРАНИТЕЛЕЙ ДЛЯ ЗАЩИТЫ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ

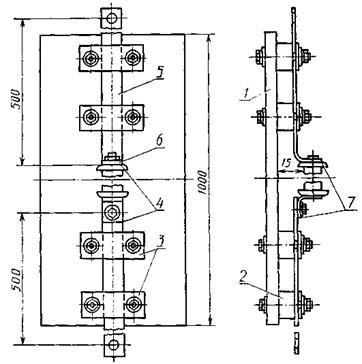

установка для испытания предохранителей
1 — изоляционное основание; 2 — изолятор; 3 — изолированные скобы; 4 — луженая контактная поверхность; 5 — матовая поверхность черного цвета; 6 — место установки термопар; 7 — точки измерения напряжения.



ПРИЛОЖЕНИЕ 13
Справочное

РАСЧЕТ ПРЕДДУГОВОГО ИНТЕГРАЛА ДЖОУЛЯ

1. Оценка преддугового интеграла Джоуля за время 0,01 с.
Приближенную оценку значений преддугового I2t за время 0,01 с в зависимости от значения преддугового I2t за время 0,1 с и измеряемых значений в испытании током I2 возможно выполнить по следующей формуле

Коэффициент F вносит поправку в кривизну время-токовой характеристики в зоне этого времени.
2. Вычисление значений преддугового интеграла Джоуля в условиях испытания током I2.
При меньших номинальных токах однородной серии, для которой в технических условиях не установлены прямые испытания, оценку значения преддугового I2t в условиях испытания током I2 возможно выполнить по указанной формуле
,
где I2t2 — преддуговой I2t в условиях испытания током I2 для меньших номинальных данных;
I2t1 — преддуговой I2t в условиях испытания током /2 для самых больших номинальных данных, измеряемых при испытаниях на отключающую способность;
S2 — минимальное сечение элемента меньших номинальных токов;
S1 — минимальное сечение элемента наибольшего номинального тока. Вычисляемое значение может быть использовано для оценки значений I2t за время 0,01 с.



ПРИЛОЖЕНИЕ 14
Обязательное

ПРАВИЛА ОПРЕДЕЛЕНИЯ КОНТРОЛЬНЫХ ГРАНИЦ И ДЛИТЕЛЬНОСТИ ИСПЫТАНИЯ ПРИ КОНТРОЛЕ ПОКАЗАТЕЛЯ НАДЕЖНОСТИ Рп (t)

1. Испытания осуществляют по ускоренной методике, основанной на прогнозировании по линейной модели контролируемого параметра, определяющего вероятность безотказной работы в режиме продолжительной или циклической работы под током.
2. Длительность испытания Ти определяют по формуле

где h — коэффициент сокращения длительности испытания, выбираемый по согласованию с потребителем из таблицы;
t — наработка, регламентируемая показателем (t).
3. Величину контрольной границы при проверке время-токовой характеристики предохранителей с неразборными плавкими вставками определяют по формуле
,
где — контрольная граница при проверке время-токовой характеристики.
4. Величину контрольной границы при испытаниях на разрыв предохранителей с разборными плавкими вставками определяют по формуле

где — контрольная граница при испытаниях плавкого элемента на разрыв.

t

1,0·103

1,6·103

2,5·103

4,0·103

6,3·103

10·103

16·103

25·103

40·103

63·103

100·103















0,016*

0,016*

0,016*

0,016

0,016













0,025*

0,025

0,025

0,025

0,025

0,025











0,040*

0,040

0,040

0,040

0,040

0,04

0,04









0,063*

0,063

0,063

0,063

0,063

0,063

h





0,10*

0,10

0,10

0,10

0,10

0,1

0,1





0,16*

0,16

0,16

0,16

0,16

0,16

0,16



0,25*

0,25

0,25

0,25

0,25

0,25

0,25

0,25



0,40

0,40

0,40

0,40

0,40

0,40



0,63

0,63

0,63

0,63

0,63



1,0

1,0

1,0

1,0

* Только для предохранителей с плавкими элементами из серебра.
