7. Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2-20.

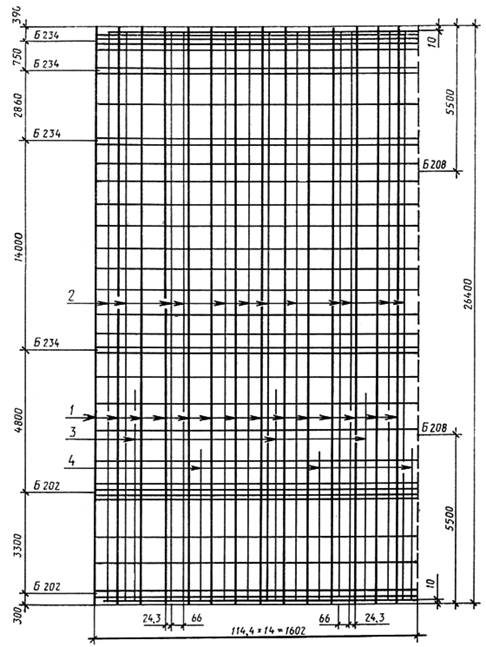

СЦ26.1-1.0

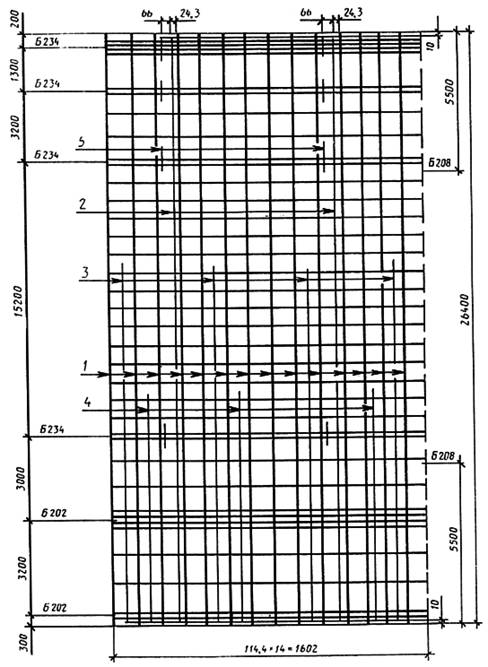

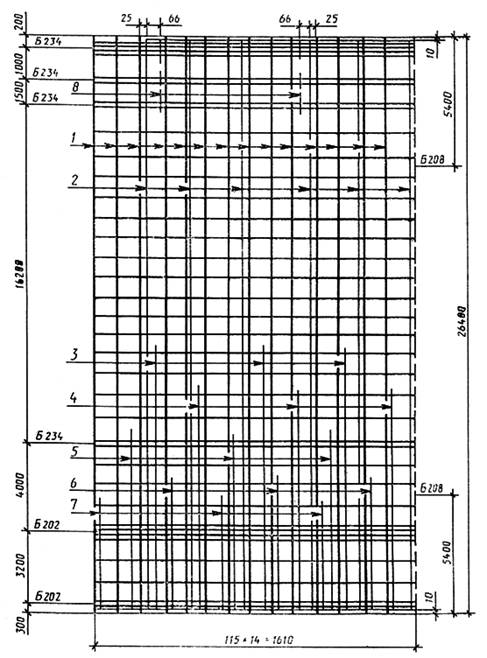

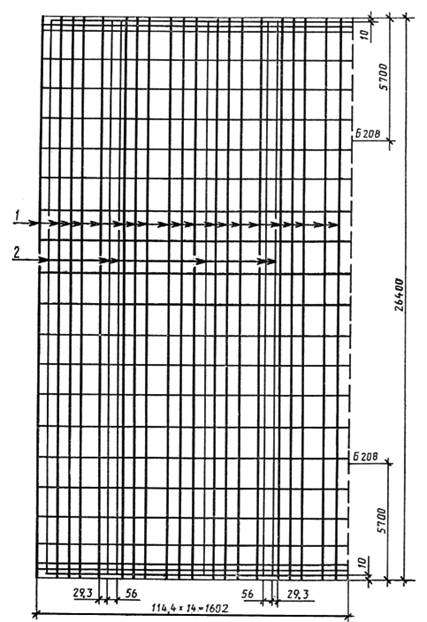

Армирование стойки (в развертке)



СЦ26.1-1.0

Черт. 2







СЦ26.1-1.1

Армирование стойки (в развертке)



СЦ26.1-1.1



Черт. 3









СЦ20.1-1.1

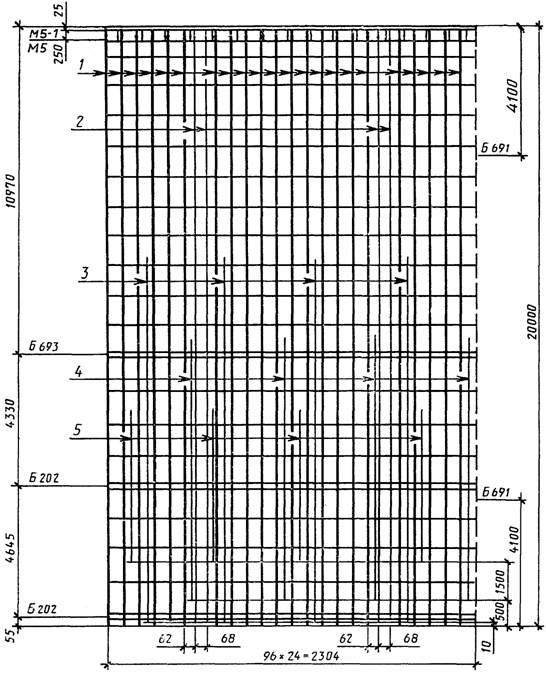

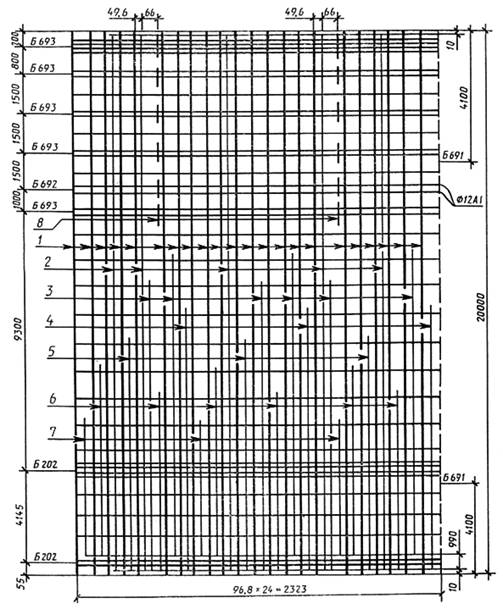

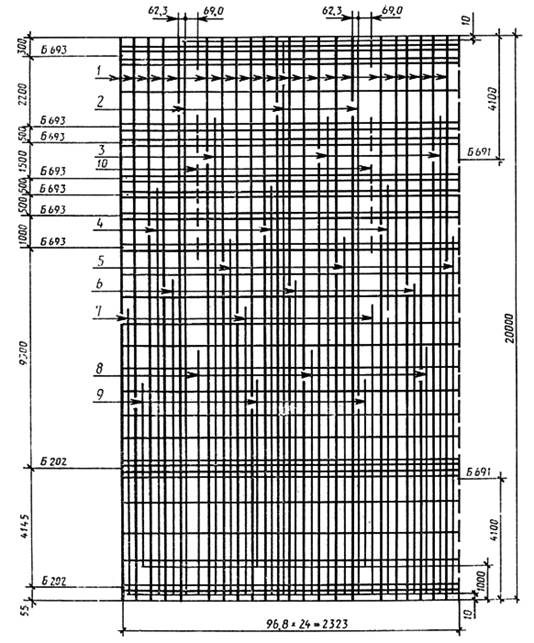

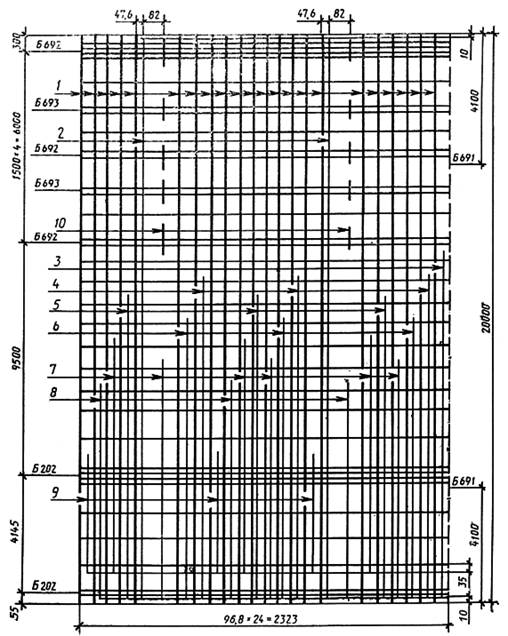

Армирование стойки (в развертке)



СЦ20.1-1.1

Черт. 4













СЦ20.2-1.0

Армирование стойки (в развертке)

СЦ20.2-1.0



Черт. 5











СЦ20.2-1.1

Армирование стойки (в развертке)



СЦ20.2-1.1

Черт. 6











СЦ20.2-1.2

Армирование стойки (в развертке)



СЦ20.2-1.2



Черт. 7







СЦ20.2-2.1

Армирование стойки (в развертке)

СЦ20.2-2.1

Черт. 8











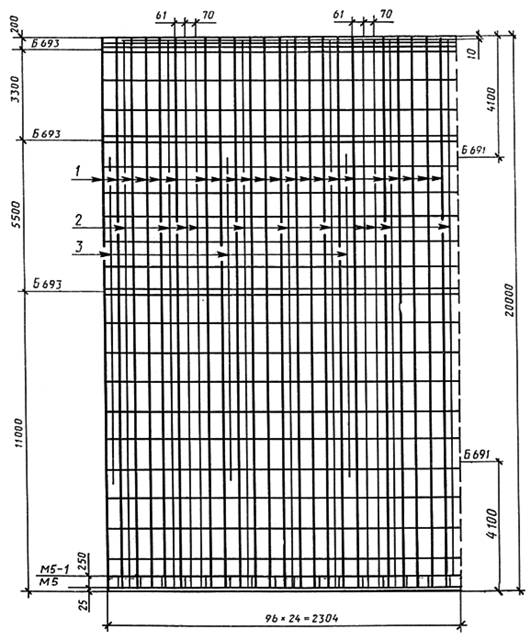

СЦ20.3-1.0н

Армирование стойки (в развертке)

СЦ20.3-1.0н



Черт. 9











СЦ20.3-1.1н

Армирование стойки (в развертке)

СЦ20.3-1.1н

Черт. 10









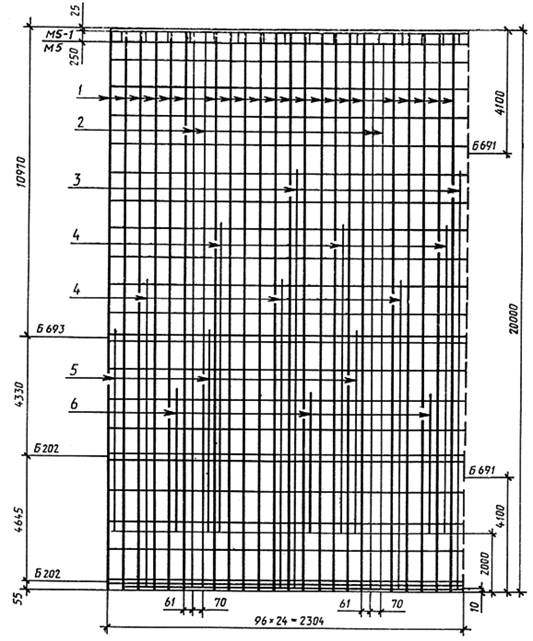

СЦ20.3-1.0в

Армирование стойки (в развертке)

СЦ20.3-1.0в



Черт. 11











СЦ20.3-1.1в

Армирование стойки (в развертке)

СЦ20.3-1.1в



Черт. 12











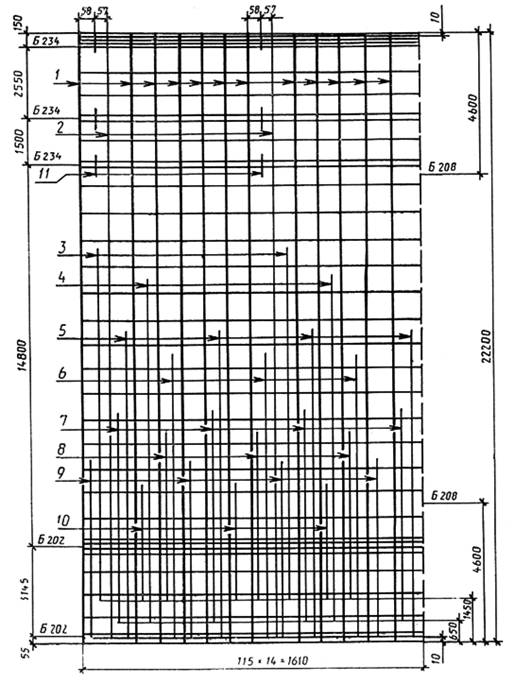

СЦ22.1-1.0

Армирование стойки (в развертке)

СЦ22.1-1.0



Черт. 13













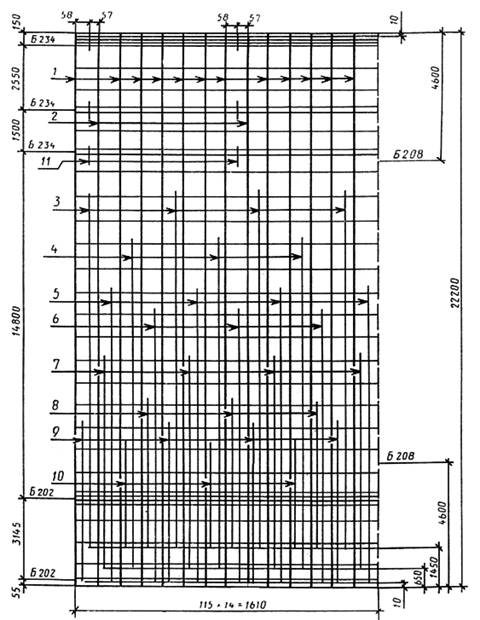

СЦ22.1-1.1

Армирование стойки (в развертке)

СЦ22.1-1.1



Черт. 14









СЦ26.2-1.0

Армирование стойки (в развертке)

СЦ26.2-1.0



Черт. 15













СЦ26.3-1.0

Армирование стойки (в развертке)

СЦ26.3-1.0



Черт. 16











СЦ26.3-1.1

Армирование стойки (в развертке)

СЦ26.3-1.1



Черт. 17









СЦ26.3-1.2

Армирование стойки (в развертке)



СЦ26.3-1.2

Черт. 18











СЦ26.3-2.0

Армирование стойки (в развертке)

СЦ26.3-2.0



Черт. 19











СЦ26.3-2.1

Армирование стойки (в развертке)

СЦ26.3-2.1



Черт. 20
