4 ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКИМ ПАРАМЕТРАМ

В дополнение к требованиям ГОСТ Р 50537 должны соблюдаться следующие требования и проводиться следующие испытания.
4.1 Отключающая способность
Данное испытание должно проводиться на переменном токе.
Типовая испытательная схема для испытания на высокую отключающую способность приведена на рисунке 5, а для испытания на низкую отключающую способность - на рисунке 6. Для данного испытания должен использоваться испытательный цоколь, приведенный на рисунке 3.
Коэффициент мощности испытуемой цепи при высокой отключающей способности должен быть 0,7-0,8. При испытании в условиях меньших ожидаемых токов индуктивность цепи должна оставаться постоянной, а ток должен регулироваться только изменением сопротивления.
В дополнение к критериям отказа, установленным ГОСТ Р 50537, при проведении каждого испытания, плавкая вставка должна надежно срабатывать без последующих явлений:
- сплавления контактов;
- неразборчивости маркировки после испытания;
- образования на наружных поверхностях наконечников отверстий, видимых невооруженным глазом.
Допускаются следующие дефекты:
- появление черных пятен на наконечниках;
- незначительная деформация наконечников;
- появление трещин на плавкой вставке.

схема для испытаний на отключающую способность плавких вставок с высокой отключающей способностью

Рисунок 5 - Типовая схема для испытаний на отключающую способность плавких вставок с высокой отключающей способностью (см. 6.3)

схема для испытаний на отключающую способность плавких вставок с низкой отключающей способностью

Рисунок 6 - Типовая схема для испытаний на отключающую способность плавких вставок с низкой отключающей способностью (см. 6.3)

Обозначения, применяемые на рисунках 5 и 6
А - съемная плавкая вставка, используемая для калибровки; С - контактор, замыкающий цепь; D - выключатель для отключения источника питания; F - испытуемый предохранитель; S - источник питания с полным сопротивлением менее 10% от общего полного сопротивления цепи; L - катушка индуктивности без сердечника с индуктивностью 0,30 мГ±3%; R1 - последовательно включенный резистор для установки необходимого ожидаемого тока; R2 - включенный параллельно демпфирующий резистор сопротивлением 40 Ом±10%.

Испытательное приспособление для приложения осевого усилия по направлению от наконечника

Размеры в миллиметрах.

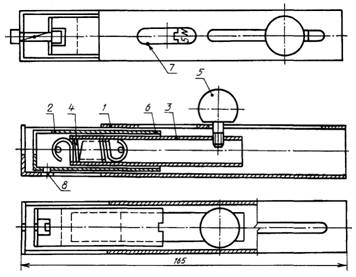

Рисунок 7 - Испытательное приспособление для приложения осевого усилия по направлению от наконечника

Приспособление состоит из трех трубок, входящих одна в другую.
Наружная трубка 1 в верхней части имеет прорезь и зажим, в который вставляют один конец испытуемого образца.
Средняя трубка 2 в своей верхней части имеет такую же прорезь и зажим, в который вставляют другой конец образца.
Внутреннюю трубку 3 соединяют с трубкой 2 с помощью пружины 4.
При отведении трубки 3 с помощью рукоятки 5 растягивается пружина 4 и, таким образом, равномерно увеличиваемое осевое усилие прикладывается к трубке 2 и испытуемому образцу.
Различную длину наконечника и всей вставки можно компенсировать перемещением трубки 2. Ее нижний конец 6 оказывается расположенным против смотрового окна 7 и служит в качестве контрольной отметки. Другая отметка (пунктирная линия), обозначенная "5N", нанесена на трубку 3. Совмещение обеих отметок достигается путем соответствующего перемещения рукоятки 5, которая в таком положении жестко фиксируется завинчиванием.
С помощью винта 8 обеспечивается правильное взаимное расположение трубок 1 и 2.
Испытательное приспособление должно использоваться и калиброваться в вертикальном положении, причем испытуемый предохранитель находится в верхней части приспособления.

Раздел II. ТУ на изделия конкретных типов



Плавкие вставки размером 5×20 мм
Быстродействующие
Высокая отключающая способность

ТУ на изделия конкретных типов 1

Размеры плавкой вставки

Размеры в миллиметрах.

Соосность. Калибр имеет следующие размеры: h = 30 мм; d = (5,38±0,01) мм (см. 5.4).
Конструкция. Плавкая вставка должна быть непрозрачной.

Номинальный ток1

Номинальное напряжение, В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

50 мА

250

10000

1,6

63 мА

8800

80 мА

7600

100 мА

7000

125 мА

5000

160 мА

4300

200 мА

3500

250 мА

2800

2,5

315 мА

2500

400 мА

2000

500 мА

1800

630 мА

1500

800 мА

1200

1,00 А

1000

1,25 А

800

4,0

1,60 А

600

2,00 А

500

2,50 А

400

3,15 А

350

4,00 А

300

5,00 А

250

6,30 А

200

1 Промежуточные значения следует выбирать из ряда R20 в соответствии с ГОСТ 8032.
2 Значения, измеренные после пропускания через плавкую вставку тока 1,5Iн в течение 1 ч.

Маркировка
На плавкой вставке должны быть проставлены следующие данные:
a) номинальный ток;
b) номинальное напряжение;
c) марка завода-изготовителя или товарный знак;
d) условное обозначение быстродействующей плавкой вставки "F";
e) условное обозначение отключающей способности "Н".
Амперсекундная характеристика
Время до образования дуги должно быть в следующих пределах:

Номинальный ток

2,10Iн

2,75Iн

4,00Iн

10,00Iн

Время до образования дуги

Не более 30 мин

Не менее 10 мс

Не более 2 с1

Не менее 3 мс

Не более 300 мс

Не более 20 мс

1 3 с при номинальных токах 4,5 и 6,3 А.

Отключающая способность
Номинальная отключающая способность 1500 А. Испытания проводят на переменном токе с использованием схемы для испытания на высокую отключающую способность, приведенной на рисунке 5.
Испытания на износоустойчивость
Проводят 100 циклов при токе, в 1,2 раза превышающем номинальный, в соответствии с 6.4а ГОСТ Р 50537. Затем в соответствии с 6.46 ГОСТ Р 50537 через плавкую вставку в течение 1 ч пропускают ток, превышающий номинальный в 1,5 раза.



Плавкие вставки размером 5×20 мм Быстродействующие
Низкая отключающая способность

ТУ на изделия конкретных типов 2

Плавкая вставка данного типа рекомендуется для защиты цепей в аппаратуре дальней связи или аналогичных цепей с ограниченным током короткого замыкания.

Плавкая вставка

Размеры в миллиметрах.

Соосность. Калибр имеет следующие размеры: h = 30 мм; d = (5,38±0,01) мм (см. 5.4).
Конструкция. Плавкая вставка должна быть прозрачной.

Номинальный ток1

Номинальное напряжение, В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

32 мА

250

10000

1,6

40 мА

8000

50 мА

7000

63 мА

5000

80 мА

4000

100 мА

3500

125 мА

2000

160 мА

2000

200 мА

1700

250 мА

1400

315 мА

1300

400 мА

1200

500 мА

1000

630 мА

650

800 мА

240

1,00 А

200

1,25 А

200

1,60 А

190

2,00 А

170

2,50 А

170

3,15 А

150

2,5

4,00 А

130

5,00 А

130

6,30 А

130

1 Промежуточные значения следует выбирать из ряда R20 в соответствии с ГОСТ 8032.
2 Значения, измеренные после пропускания через плавкую вставку тока 1,5Iн в течение 1 ч.

Маркировка
На плавкой вставке должны быть проставлены следующие маркировочные данные:
a) номинальный ток;
b) номинальное напряжение;
c) марка завода-изготовителя или товарный знак;
d) условное обозначение быстродействующей плавкой вставки "F".
e) условное обозначение отключающей способности "L".
Амперсекундная характеристика
Время до образования дуги должно быть в следующих пределах:

Номинальный ток

2,10Iн

2,75Iн

4,00Iн

10,00Iн

не более

не менее

не более

не менее

не более

не более

От 32 до 100 мА включ.

30 мин

10 мс

500 мс

3 мс

100 мс

20 мс

Св. 100 мА до 6,30 А

50 мс

2 с

10 мс

300 мс

Отключающая способность
Номинальная отключающая способность 35 А или 10Iн (выбирают большее значение). Испытание проводят на переменном токе с использованием схемы для испытания на низкую отключающую способность, приведенной на рисунке 6.

Примечание. Необходимо следить за тем, чтобы ожидаемые токи короткого замыкания находились в заданных пределах.

Испытания на износоустойчивость
Проводят 100 циклов при токе, в 1,2 раза превышающем номинальный, в соответствии с 6.4а ГОСТ Р 50537. Затем в соответствии с 6.4b ГОСТ Р 50537 через плавкую вставку в течение 1 ч пропускают ток, превышающий номинальный в 1,5 раза.



Плавкие вставки размером 5×20 мм Замедленные (устойчивые к перегрузкам) Низкая отключающая способность

ТУ на изделия конкретных типов 3

Плавкая вставка данного типа рекомендуется для защиты цепей в аппаратуре дальней связи или аналогичных цепей с ограниченным током короткого замыкания.

Плавкая вставка

Размеры в миллиметрах.

Соосность. Калибр имеет следующие размеры: h = 30 мм; d = (5,38±0,01) мм (см. 4.4).
Конструкция. Плавкая вставка должна быть прозрачной.

Номинальный ток1

Номинальное напряжение, В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

32 мА

250

5000

1,6

40 мА

4000

50 мА

3500

63 мА

3000

80 мА

3000

125 мА

2000

160 мА

1900

200 мА

1500

250 мА

1300

315 мА

1100

400 мА

1000

500 мА

900

630 мА

300

800 мА

250

1,00 А

150

1,25 А

150

1,60 А

150

2,00 А

150

2,50 А

120

3,15 А

100

4,00 А

100

5,00 А

100

6,30 А

100

1 Промежуточные значения следует выбирать из ряда R20 в соответствии с ГОСТ 8032.
2 Значение, измеренное после пропускания через плавкую вставку тока 1,5Iн в течение 1 ч.

Амперсекундная характеристика
Время до образования дуги должно быть в следующих пределах:

Номинальный ток

3,10Iн

2,75Iн

4,00Iн

10,00Iн

не более

не менее

не более

не менее

не более

не менее

не более

От 32 до 100 мА включ.

2 мин

200 мс

10 с

40 мс

3 с

10 мс

300 мс

Св. 100 мА до 6,30 А

600 мс

150 мс

20 мс

Испытания при температуре (70±2) °С
В течение 1 ч через плавкие вставки должен пропускаться ток 1,1Iн. Плавкие вставки не должны срабатывать.
Отключающая способность
Номинальная отключающая способность 35 А или 10Iн (выбирают большее значение). Испытания проводят на переменном токе с использованием схемы для испытаний на низкую отключающую способность, приведенной на рисунке 6.

Примечание - Необходимо следить за тем, чтобы ожидаемые токи короткого замыкания находились в заданных пределах.

Испытание на износоустойчивость
Проводят 100 циклов при токе, в 1,2 раза превышающем номинальный, в соответствии с 6.4а ГОСТ Р 50537. Затем в соответствии с 6.4b ГОСТ Р 50537 через плавкую вставку в течение 1 ч пропускают ток, превышающий номинальный в 1,5 раза.



Плавкие вставки размером 6,3×32 мм
Быстродействующие
Низкая отключающая способность

ТУ на изделия конкретных типов 4

Плавкая вставка данного типа рекомендуется для защиты цепей в аппаратуре дальней связи или аналогичных цепей с ограниченным током короткого замыкания.

Примечание - Данные ТУ на изделия конкретных типов подготовлены, исходя из существующей в ряде стран потребности в плавких вставках данного типа. В будущем возможно понадобится внести изменения в данные ТУ, чтобы ими могли руководствоваться в большем числе стран.

Плавкая вставка

Размеры в миллиметрах.

Соосность. Калибр имеет следующие размеры: h = 38 мм; d = (6,65±0,01) мм (см. 5.4).
Конструкция. Плавкая вставка должна быть прозрачной.

Номинальный ток

Номинальное напряжение, В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт1

50 мА

250

10000

1,6

63 мА

8000

80 мА

7000

100 мА

6000

125 мА

5500

160 мА

5000

200 мА

4000

250 мА

3500

315 мА

3000

400 мА

2500

500 мА

2000

630 мА

1800

800 мА

1500

500

1,25 А

150

400

2,5

1,60 А

400

2,00 А

300

2,50 А

250

3,15 А

150

250

4,0

4,00 А

150

250

5,00 А

60

200

6,30 А

60

200

8,00 А

60

200

10,00 А

60

200

1 Значения, измеренные после пропускания через плавкую вставку тока 1,5Iн в течение 1 ч.

Маркировка
На плавкой вставке должны быть проставлены следующие данные:
a) номинальный ток;
b) номинальное напряжение;
c) марка завода-изготовителя или товарный знак;
d) условное обозначение быстродействующей плавкой вставки "F";
e) условное обозначение отключающей способности "L".
Амперсекундная характеристика
Время до образования дуги должно быть в следующих пределах:

Номинальный ток

2,00Iн

2,75Iн

4,00Iн

10,00Iн

не более

не менее

не более

не менее

не более

не менее

От 50 до 100 мА включ.

20 с

2мс

200 мс

1 мс

30 мс

5 мс

Св. 100 мА до 10,00 А

20 мс

1500 мс

8 мс

400 мс

80 мс

Отключающая способность
Номинальная отключающая способность 35 А или 10Iн (выбирают большее значение). Испытание проводят на переменном токе с использованием схемы для испытаний на низкую отключающую способность, приведенной на рисунке 6.
Испытание на износоустойчивость
Проводят 100 циклов при токе, в 1,05 раза превышающем номинальный, в соответствии с 6.4а ГОСТ Р 50537. Затем в соответствии с 6.4b ГОСТ Р 50537 через плавкую вставку в течение 1 ч пропускают ток, превышающий номинальный в 1,5 раза.



Плавкие вставки размером 5×20 мм
Замедленные (устойчивые к перегрузкам)
Высокая отключающая способность

ТУ на изделия конкретных типов 5

Плавкая вставка

Размеры в миллиметрах.

Соосность. Калибр имеет следующие размеры: h = 30 мм; d = (5,38±0,01) мм (см. 5.4).
Конструкция. Плавкая вставка должна быть непрозрачной.
Номинальное напряжение 250 В.

Номинальный ток1, А

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

Номинальный ток1, А

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

1,00

250

2,5

3,15

140

4,0

1,25

250

4,00

100

1,60

200

5,00

100

2,00

190

6,30

100

2,50

180





1 Промежуточные значения следует выбирать из ряда R20 в соответствии с ГОСТ 8032.
2 Значения, измеренные после пропускания через плавкую вставку тока 1,5Iн в течение 1 ч.

Маркировка
На плавкой вставке должны быть проставлены следующие данные:
a) номинальный ток;
b) номинальное напряжение;
c) марка завода-изготовителя или товарный знак;
d) условное обозначение замедленной плавкой вставки "Т";
e) условное обозначение отключающей способности "Н".
Амперсекундная характеристика
Время до образования дуги должно быть в следующих пределах:

Номинальный ток

2,10Iн

2,75Iн

4,00Iн

10,00Iн

не более

не менее

не более

не менее

не более

не менее

не более

От 1,00 до 3,15 А включ.

30 мин

1 с

80 с

95 с

10 мс

100 мс

Св. 3,15 до 6,30 А

150 с

20 мс

Испытание при температуре (70±2) °С
В течение 1 ч через плавкие вставки должен пропускаться ток 1,1Iн. Плавкие вставки не должны срабатывать.
Отключающая способность
Номинальная отключающая способность 1500 А. Испытание проводят на переменном токе с использованием схемы для испытаний на высокую отключающую способность, приведенной на рисунке 5.
Испытание на износоустойчивость
Проводят 100 циклов при токе, в 1,2 раза превышающем номинальный, в соответствии с 6.4а ГОСТ Р 50537. Затем в соответствии с 6.4b ГОСТ Р 50537 через плавкую вставку пропускают ток, превышающий номинальный в 1,5 раза.



Плавкие вставки размером 5×20 мм
Замедленные (устойчивые к перегрузкам)
Повышенная отключающая способность

ТУ на изделия конкретных типов 6

Плавкая вставка данного типа рекомендуется для защиты электрических схем аппаратуры, такой как телевизоры, имеющей предполагаемый ток короткого замыкания от 35 до 150 А.

Плавкая вставка

Размеры в миллиметрах.

Соосность. Калибр имеет следующие размеры: h = 30 мм; d = (5,38±0,01) мм (см. 5.4).
Конструкция. Плавкая вставка может быть прозрачной или непрозрачной.

Номинальный ток1

Номинальное напряжение, В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

Номинальный ток1

Номинальное напряжение, В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния, Вт2

32 мА

250

5000

1,6

500 мА

250

900

1,6

40 мА

4000

630 мА

300

50 мА

3500

800 мА

200

63 мА

3000

1,00 А

150

80 мА

3000

1,25 А

150

100 мА

2500

1,60 А

150

125 мА

2000

2,00 А

150

160 мА

1900

2,50 А

120

200 мА

1500

3,15А

100

250 мА

1300

4,00 А

100

315 мА

1100

5,00 А

100

400 мА

1000

6,30 А

100

1 Промежуточные значения следует выбирать из ряда R20 в соответствии с ГОСТ 8032.
2 Значение, измеренное после пропускания через плавкую вставку тока 1,5Iн в течение 1 ч.

Маркировка
На плавкой вставке должны быть проставлены следующие маркировочные данные:
a) номинальный ток;
b) номинальное напряжение;
c) марка завода-изготовителя или товарный знак.
d) условное обозначение замедленной плавкой вставки "Т".
e) условное обозначение отключающей способности "Е".
Амперcекундная характеристика
Время до образования дуги должно быть в следующих пределах:

Номинальный ток

2,10Iн, 2,75Iн

4,00Iн

10,00Iн



не более

не менее

не более

не менее

не более

не менее

не более

От 32 до 100 мА включ.

2 мин

200 мс

10 с

40 мс

3 с

10 мс

300 мс

Св. 100 мА до 6,30 А

600 мс

150 мс

20 мс

Испытание при температуре (70±2) °С
Ток 1,1Iн следует пропускать через плавкие вставки в течение 1 ч; они не должны срабатывать.
Отключающая способность
Номинальная отключающая способность 150 А. Испытание проводят на переменном токе с использованием схемы для испытания на низкую отключающую способность, приведенной на рисунке 6.
Испытание на износоустойчивость
Проводят 100 циклов при токе, в 1,2 раза превышающем номинальный, в соответствии с 6.4а ГОСТ Р 50537. Затем в соответствии с 6.4b ГОСТ Р 50537 через плавкую вставку в течение 1 ч пропускают ток, превышающий номинальный в 1,5 раза.

(Измененная редакция, Изм. № 1).




« Требования по обеспечению безопасности - Электроустановки зданий - ГОСТ Р 50571.8-94   Указатель действующих стандартов на трансформаторы силовые и реакторы »
Карта сайта + все метки | Контакты
© Электроэнергетика При перепечатке и цитировании активная гиперссылка на сайт обязательна.
