Требования к УЗИП при проведении испытаний класса I

Для определения нагрузки на УЗИП необходимо знать распределение тока при прямом попадании молнии в пределах электроустановки здания.
Для определения распределения тока, проходящего через УЗИП при прямом попадании молнии в установку, оборудованную наружной системой молниезащиты, достаточно точно рассчитать омическое сопротивление заземлений, например здания, труб, силовой распределительной системы и т. д. На рисунке А.1 показан типичный пример распределения тока.
Там, где невозможна индивидуальная оценка (например, путем расчета), принимают, что 50 % общего разрядного грозового тока I попадает на вывод заземления систем грозозащиты защищаемой структуры. Оставшиеся 50 % тока, обозначаемого Is, распределяют среди обслуживающих подводящих узлов структуры, например наружных токоведущих частей, электрических силовых и коммуникационных линий и т. д. Значение тока, протекающего в каждом обслуживающем узле, рассчитывают по формуле
,                                                               (А.1)
где п — число обслуживающих узлов.
Для оценки тока, обозначенного IV, в индивидуальных проводниках неэкранированного кабеля кабельный ток Ii, протекающий в кабеле, делят на число проводников т
.                                                              (А.2)
Для экранированного кабеля основная часть тока в основном проходит через экран. Предпочтительное значение Ipeak соответствует IV.
Примечания
1 Прямой удар молнии в дополнение к вышесказанному рассматривают в обычном порядке.
2 Испытательные параметры, указанные в МЭК 61312-1 [8], связаны с угрозой поражения молнией.
3 Таблица С.1 МЭК 61312-1 отличается от таблицы 3 настоящего стандарта, поскольку W/Rне является параметром, представляющим первостепенный интерес для испытания УЗИП.

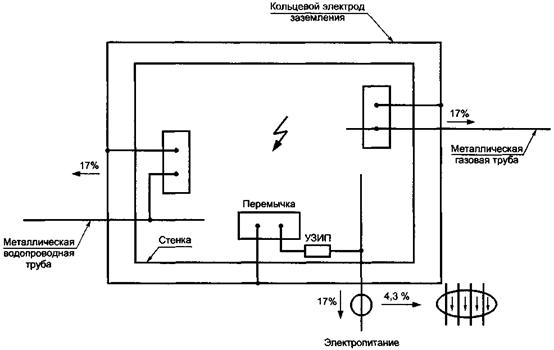

Общее распределение грозового тока
Рисунок А.1 — Общее распределение грозового тока
