РИСУНКИ

Рабочие характеристики УЗО

S — предельные значения, соответствующие максимальной длительности напряжения контакта до 220 В, указанной в таблице 41 ГОСТ 30331.3

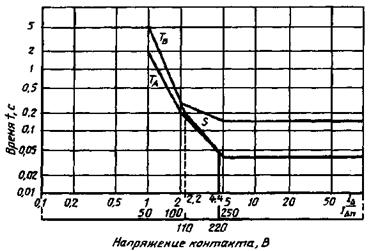

Рисунок 1 — Рабочие характеристики УЗО — Д, дополняющие
таблицу III стандарта и сопоставляемые при максимальной длительности напряжения контакта

Значения времени отключения УЗО

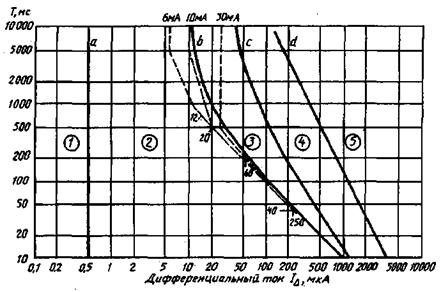

Диапазоны воздействия переменного тока частотой (50/60 Гц) на взрослого человека:
зона 1 — без реакции;
зона 2 — без опасного физиопатологического эффекта;
зона 3 — без риска фибрилляции;
зона 4 — возможность фибрилляции (с вероятностью до 50 %);
зона 5 — опасность фибрилляции (с вероятностью св. 50 %)

Рисунок 2 — Значения времени отключения (мкс) УЗО — Д при IDn £ 0,03 А (см. таблицу IV стандарта) в зависимости от диапазонов воздействия дифференциальных токов (мкА) с частотой 50/60 Гц на взрослого человека

Испытательная цепь для проверки правильности отключения УЗО Испытательная цепь для проверки правильности отключения УЗО

S — источник электрической энергии; I — независимая линия электропитания; V — вольтметр; A — амперметр; S1 — многополюсный выключатель; S2 — однополюсный выключатель; D — испытуемое УЗО — Д; R — регулируемый резистор; SA — дополнительный выключатель

Рисунок 3а — Испытательная цепь для проверки правильности отключения УЗО — Д без вспомогательного источника или с дополнительным источником, образованным независимой линией питания (на схеме изображено пунктиром)



Рисунок 3b — Испытательная цепь для проверки правильности отключения УЗО — Д с основной линией питания, используемой как дополнительный источник



Схема испытательной цепи для проверки правильности отключения УЗО Схема испытательной цепи для проверки правильности отключения УЗО

S — источник электрической энергии; I — независимая линия питания; V — вольтметр; А — амперметр (показывающий истинное действующее значение); D —УЗО — Д, подвергаемое испытанию; R — регулируемый резистор; S1 — многополюсный выключатель; S2 — однополюсный выключатель; S3 — двухполюсный выключатель на два направления; SA — вспомогательный выключатель; Th— тиристоры

Рисунок 3с — Схема испытательной цепи для проверки правильности отключения УЗО — Д без вспомогательного или с вспомогательным источником питания, представляющим собой независимую линию питания (пунктирное соединение), в случае дифференциального тока с пульсирующей постоянной составляющей



Рисунок 3d — Схема испытательной цепи для проверки правильности отключения УЗО — Д с вспомогательным источником питания, представляющим собой главную линию питания, в случае дифференциального тока с пульсирующей постоянной составляющей



Схема испытательной цепи для проверки правильности отключения УЗО Схема испытательной цепи для проверки правильности отключения УЗО

S — источник электрической энергии; I — независимая линия питания; V — вольтметр; А — амперметр; D — УЗО — Д, подвергаемое испытанию; Di — диоды; R1 и R2 — регулируемые резисторы; S1 — многополюсный выключатель; S2 — однополюсный выключатель; S3 — двухполюсный выключатель на два направления; SA — вспомогательный выключатель

Рисунок 3е — Схема испытательной цепи для проверки правильности отключения УЗО — Д без вспомогательного или с вспомогательным источником питания, представляющим собой независимую линию питания (пунктирное соединение) в случае дифференциального тока со стабилизированной постоянной составляющей



Рисунок 3f — Схема испытательной цепи для проверки правильности отключения УЗО — Д с вспомогательным источником питания, представляющим собой главную линию питания, в случае дифференциального тока со стабилизированной постоянной составляющей



Испытательная цепь для проверки правильности отключения УЗО



Испытательная цепь для проверки правильности отключения УЗО

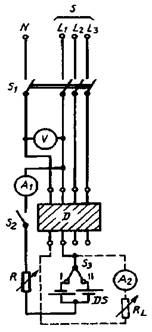

A1 — амперметр постоянного тока; А2 — амперметр переменного тока; D — испытуемое УЗО — Д; Ds — источник постоянного тока; R — регулируемый резистор; RL — активная нагрузка; S — источник питания переменного тока; S1 — многополюсный выключатель; S2 — однополюсный выключатель; S3 - двухполюсный выключатель на два направления; V - вольтметр



A1 — амперметр действующих значений; А2 — амперметр постоянного тока; D — испытуемое УЗО — Д; PR — трехфазное однополупериодное или двухполупериодное соединение; R — регулируемый резистор для дифференциального тока; RL — активная нагрузка; S — источник питания переменного тока; S1 — многополюсный выключатель; S2 — однополюсный выключатель;
V — вольтметр

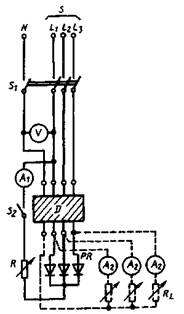

Рисунок 3g — Испытательная цепь для проверки правильности отключения УЗО — Д в случае увеличивающегося дифференциального стабилизированного постоянного тока



Рисунок 3h — Испытательная цепь для проверки правильности отключения УЗО — Д в случае медленно повышающегося дифференциального тока при повреждении цепи, имеющей трехфазное однополупериодное или двухполупериодное соединение

Испытательная цепь для проверки правильности отключения



Схема проверки предельного значения тока неотключения УЗО

A1 — амперметр действующих значений; А2 — амперметр переменного тока; D — испытуемое УЗО — Д; PR - двухполупериодная мостовая схема на линейном напряжении; R — регулируемый резистор для дифференциального тока; RL — активная нагрузка; S — источник переменного тока; S1 — многополюсный выключатель; S2 — однополюсный выключатель;
V - вольтметр



S — источник электрической энергии; S1 — двухполюсный выключатель; V — вольтметр; D — испытуемое УЗО — Д; R — регулируемый резистор; А — амперметр

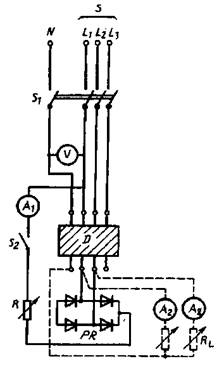

Рисунок 3i — Испытательная цепь для проверки правильности отключения УЗО — Д в случае медленно повышающегося дифференциального тока в результате повреждения цепи, имеющей двухполупериодную мостовую схему на линейном напряжении



Рисунок 4 — Схема проверки предельного значения тока неотключения УЗО — Д при наличии сверхтоков. Испытания проводят при несимметричной нагрузке

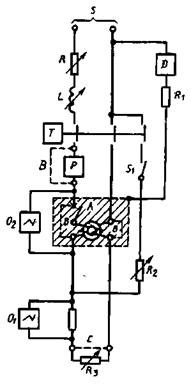

Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способностью однополюсного УЗО

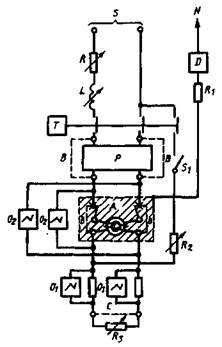

S — источник электрической энергии; R — регулируемый резистор; L — регулируемая катушка индуктивности; Р — аппарат защиты от коротких замыкании; В — временные соединения для калибровки; С — соединение для испытания при номинальном условном токе короткого замыкания; Т — устройство, создающее короткое замыкание; О1 — самописец, регистрирующий ток; О2 — самописец, регистрирующий напряжение; D — детектор аварийного тока, R1 — резистор, ограничивающий ток в устройстве D; R2 — регулируемый резистор для калибровки тока отключения ID; R3 — дополнительный регулируемый резистор для получения токов меньших по величине номинальных условных токов короткого замыкания; S1 — вспомогательный выключатель; А — УЗО — Д, подвергаемое испытанию

Рисунок 5 — Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способностью однополюсного УЗО — Д с двумя токопроводящими путями в однофазной цепи и без встроенной защиты от коротких замыканий



Схема испытательной цепи для проверки правильной координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности двухполюсного УЗО

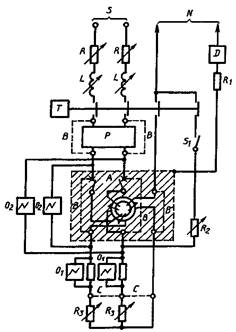

N — нулевой провод; S — источник электрической энергии; R - регулируемый резистор; L — регулируемая катушка индуктивности; Р — аппарат защиты от коротких замыканий; В — временные соединения для калибровки; С — соединение дня испытания при номинальном условном токе короткого замыкания; Т — устройство, создающее короткое замыкание; О1 — самописец, регистрирующий ток; О2 — самописец, регистрирующий напряжение; D — детектор обнаружения аварийного тока повреждения; R1 — резистор, ограничивающий ток в устройстве D; R2 — регулируемый резистор для калибровки тока отключения ID; R3 — дополнительный регулируемый резистор для получения токов меньших по величине номинальных условных токов короткого замыкания; S1 — вспомогательный выключатель; A — УЗО — Д, подвергаемое испытанию

Рисунок 6 — Схема испытательной цепи для проверки правильной координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности двухполюсного УЗО — Д без встроенной защиты от коротких замыканий в однофазной цепи

N — нулевой провод; Sисточник электрической энергии; Rрегулируемый резистор; Lрегулируемая катушка индуктивности; Р — аппарат защиты от коротких замыканий; В — временные соединения для калибровки; С — соединения для испытания при номинальном условном токе короткого замыкания; Т— устройство, создающее короткое замыкание; О1самописец, регистрирующий ток; О2самописец, регистрирующий напряжение; Dдетектор обнаружения аварийного тока повреждения; R1резистор, ограничивающий ток в устройстве D; R2 — регулируемый резистор для калибровки тока отключения ID; R3 — дополнительный регулируемый резистор для получения токов меньших по величине номинальных условных токов короткого замыкания; S1— вспомогательный выключатель; А — УЗО — Д, подвергаемое испытанию

Рисунок 7 — Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности двухполюсного УЗО — Д с тремя путями прохождения тока без встроенной защиты от коротких замыканий в однофазной цепи со средней нейтралью

Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности двухполюсного УЗО

N — нулевой провод; Sисточник электрической энергии; Rрегулируемый резистор; Lрегулируемая катушка индуктивности; Р — аппарат защиты от коротких замыканий; В — временные соединения для калибровки; С — соединения для испытания при номинальном условном токе короткого замыкания; Т — устройство, создающее короткое замыкание; О1самописец, регистрирующий ток; О2 — самописец, регистрирующий напряжение; Dдетектор обнаружения аварийного тока повреждения; R1— резистор, ограничивающий ток в устройстве D; R2регулируемый резистор для калибровки тока отключения ID; R3 — дополнительный регулируемый резистор для получения токов меньших по величине номинальных условных токов короткого замыкания; S1 — вспомогательный выключатель; А — УЗО — Д, подвергаемое испытанию

Рисунок 8 — Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности трехполюсного УЗО — Д без встроенной защиты от коротких замыканий в трехфазной цепи

Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности трехполюсного УЗО

Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности трехполюсного УЗО

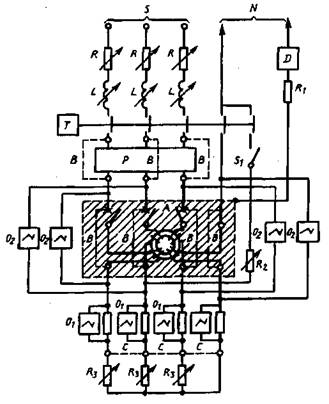

N — нулевой провод; S — источник электрической энергии; R — регулируемый резистор; L — регулируемая катушка индуктивности; Р — аппарат защиты от коротких замыканий; В — временные соединения для калибровки; С — соединения для испытания при номинальном условном токе короткого замыкания; T — устройство, создающее короткое замыкание; О1 — самописец, регистрирующий ток; О2 — самописец, регистрирующий напряжение; D — детектор обнаружения аварийного тока повреждения; R1 - резистор, ограничивающий ток в устройстве D; R2 - регулируемый резистор для калибровки тока отключения ID; R3 — дополнительный регулируемый резистор для получения токов меньших по величине номинальных условных токов короткого замыкания; S1 — вспомогательный выключатель; А — УЗО — Д, подвергаемое испытанию

Рисунок 9 — Схема испытательной цепи для проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способности трехполюсного УЗО — Д с четырьмя токопроводящими путями без встроенной защиты от коротких замыканий в трехфазной цепи с нулевым проводом

Схема испытательной цепи дня проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способностью четырехполюсного УЗО

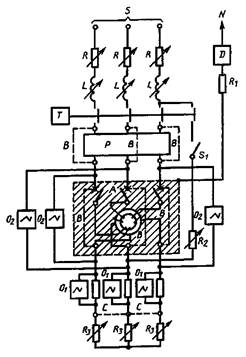

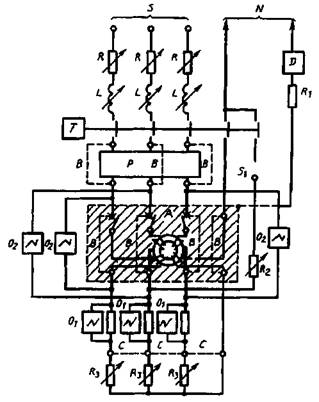

N — нулевой провод; S — источник электрической энергии; R — регулируемый резистор; L — регулируемая катушка индуктивности; Р — аппарат защиты от коротких замыканий; В — временные соединения для калибровки; С — соединения для испытания при номинальном условном токе короткого замыкания; Т — устройство, создающее короткое замыкание; О1 — самописец, регистрирующий ток; О2 — самописец, регистрирующий напряжение; D — детектор обнаружения аварийного тока повреждения; R1 — резистор, ограничивающий ток в устройстве D; R2 — регулируемый резистор для калибровки тока отключения ID; R3 — дополнительный регулируемый резистор для получения токов меньших по величине номинальных условных токов короткого замыкания; S1 — вспомогательный выключатель; А — УЗО — Д. подвергаемое испытанию

Рисунок 10 — Схема испытательной цепи дня проверки правильности координации с аппаратом защиты от коротких замыканий и номинальной включающей и отключающей способностью четырехполюсного УЗО — Д в трехфазной цепи с нейтралью без встроенной защиты от коротких замыканий

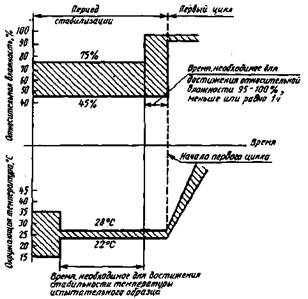

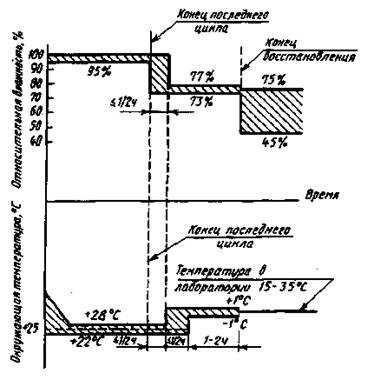

Период стабилизации

Рисунок 11 — Период стабилизации

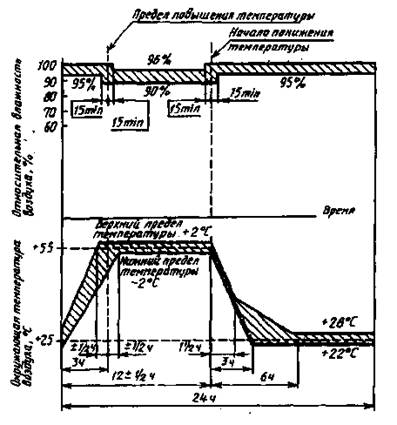

Цикл испытания

Рисунок 12 — Цикл испытания

Восстановление

Рисунок 13 — Восстановление



Ключевые слова: устройства защитные, дифференциальный (остаточный) ток



СОДЕРЖАНИЕ

1 Область применения
2 Определения
3 Классификация
4 Характеристики
5 Предпочтительные значения
6 Маркировка
7 Требования к конструкции и функциональным характеристикам
8 Испытания
Приложение А Определение коэффициента мощности при коротком замыкании
Приложение В Условные обозначения
Приложение С Дополнительные требования, отражающие потребности экономики страны и учитывающие требования государственных стандартов на электротехнические изделия
Рисунки
