Выключатели от 3 до 750 кВ - ГОСТ Р 52565-2006
6 Технические требования
8 Правила приемки
9 Методы испытаний
Окончание и приложения

10 Транспортирование и хранение

10.1 Выключатели или их части перевозят транспортом любого вида.

10.2 Газовые выключатели транспортируют при транспортном (пониженном) избыточном давлении газа (до 0,05 МПа). Допускается газовые выключатели, фарфоровые или полимерные изоляторы которых не находятся под давлением, транспортировать при давлении заполнения газа.

Допускается транспортирование масляных выключателей без заполнения их маслом.
10.3 Условия транспортирования выключателей в части воздействия климатических факторов внешней среды в зависимости от характера и особенностей упакованной продукции и вида транспорта - по ГОСТ 15150.

10.4 В каждое грузовое место должен быть вложен упаковочный лист, содержащий перечень упакованных частей.

10.5 Условия хранения выключателей в части воздействия климатических факторов внешней среды в зависимости от характера и особенностей подлежащей хранению продукции - по ГОСТ 15150.

11 Указания по эксплуатации

Указания по эксплуатации выключателя должны быть приведены в руководстве по эксплуатации, выполненном по ГОСТ 2.601.

12 Гарантии изготовителя

12.1 Изготовитель гарантирует соответствие выключателей требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения, установленных настоящим стандартом и ТУ.

12.2 Гарантийный срок эксплуатации - два года. Гарантийный срок эксплуатации исчисляют со дня ввода выключателя (привода) в эксплуатацию, но не позднее 30 мес со дня поступления продукции на предприятие.

______________________________
* Для выключателей, разработанных до 1 января 2007 г., действует ГОСТ 687 - 78.

Приложение А

(справочное)

Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

А.1 Общие понятия

А.1.1 категория размещения: Характеристика места размещения выключателя соответствующего климатического исполнения при эксплуатации.

А.1.2 климатическое исполнение: Совокупность требований к конструкции выключателя в части воздействия климатических факторов внешней среды и их номинальных значений для эксплуатации в пределах данной географической зоны, транспортирования и хранения.

А.1.3 номинальные значения климатических факторов внешней среды: По ГОСТ 15150.

А.1.4 температура внешней среды при эксплуатации: По ГОСТ 15150.

А.1.5 электрическая сеть с изолированной нейтралью: По ГОСТ 1516.3.

А.1.6 электрическая сеть с заземленной нейтралью: По ГОСТ 1516.3.

А.1.7 коэффициент замыкания на землю: По ГОСТ 1516.3.

А.1.8 перенапряжение (в сети): Любое напряжение между одной фазой и землей или между фазами, имеющее значение, превышающее соответствующий пик наибольшего рабочего напряжения оборудования.

А.1.9 ток короткого замыкания: Любой ток, превышающий номинальный, появляющийся в результате короткого замыкания, вызываемого повреждением или неправильным соединением в электрической цепи.

А.1.10 неудаленное короткое замыкание: Короткое замыкание на воздушной линии на коротком, но существенном расстоянии от выводов выключателя.

Примечание - Как правило, это расстояние составляет не более нескольких километров.

А.1.11 условия рассогласования фаз: Анормальные условия в цепи, возникающие при потере или отсутствии синхронизма между частями электрической сети с разных сторон выключателя, при которых в момент оперирования выключателя фазовый угол между вращающимися векторами, представляющими электродвижущие силы на обеих сторонах, превышает нормальное значение и может достигнуть 180° (противофаза).

А.1.12 прямое испытание на коммутационную способность: Испытание на коммутационную способность, при котором все испытательные параметры - напряжение перед включением, ток, восстанавливающееся напряжение - получают от одного источника мощности; таким источником может быть электрическая система, синхронный генератор (или группа генераторов), колебательный контур промышленной частоты, а также источник, образованный их последовательным или параллельным соединением.

А.1.13 синтетическое испытание на коммутационную способность: Испытание на коммутационную способность, при котором испытательные параметры обеспечиваются путем сочетания действий двух (по меньшей мере) разных источников (цепей), а именно, весь ток или большую часть его получают от источника тока промышленной частоты пониженного напряжения (по сравнению с напряжением источника при прямом испытании), а напряжение перед включением и (или) переходное восстанавливающееся напряжение получают от одного или более источников напряжения - независимо или совместно с источником тока.

Примечание - К синтетическому относится также такое испытание, при котором требуемое испытательное напряжение обеспечивается не отдельным источником (источниками), а тем же источником, что и испытательный ток, с применением повышающего трансформатора или автотрансформатора.

А.1.14 коэффициент мощности (цепи): Отношение активного сопротивления к полному сопротивлению при промышленной частоте в эквивалентной цепи, которая считается состоящей из последовательно соединенных индуктивного и активного сопротивлений.

А.1.15 кратковременный самоустраняющийся разряд: Кратковременный разряд между контактами вакуумного выключателя, появляющийся при отключении тока, который не приводит к появлению тока промышленной частоты при отключении тока короткого замыкания, а при отключении емкостного тока - к появлению тока в главной нагрузочной цепи.

А.1.16 испытание по частям: Испытание на коммутационную способность, проводимое на отдельных частях выключателя при токах, нормированных для полного выключателя, и при соответствующей доле напряжения, нормированного для испытания полного полюса выключателя; частью могут быть: элемент полюса выключателя, модуль, разрыв и т.д.

А.1.17 одиночная конденсаторная батарея: Батарея шунтирующих конденсаторов, в которой бросок зарядного тока при включении ограничивается индуктивностью питающей сети и емкостью заряжаемой батареи конденсаторов при отсутствии других конденсаторов, подсоединенных параллельно к этой же сети настолько близко, чтобы заметно увеличить бросок зарядного тока.

А.1.18 составная конденсаторная батарея: Батарея шунтирующих конденсаторов, состоящая из отдельных частей или комплектов конденсаторов, каждая из которых независимо подключается к питающей сети, причем бросок зарядного тока каждой части батареи существенно увеличивается за счет разряда конденсаторов, уже подключенных к питающей сети.

А.2 Выключатели, их составные части

А.2.1 выключатель: Контактный коммутационный аппарат, способный включать, проводить и отключать токи при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных анормальных условиях в цепи, таких как короткое замыкание.

А.2.2 выключатель газовый: Выключатель, в котором дуга образуется в потоке газа, кроме воздуха.

А.2.3 выключатель элегазовый: Выключатель газовый, контакты которого размыкаются и замыкаются в элегазе (шестифтористой сере).

А.2.4 выключатель вакуумный: Выключатель, контакты которого размыкаются и замыкаются в оболочке с высоким вакуумом.

А.2.5 выключатель воздушный: Выключатель, в котором дуга образуется в потоке воздуха высокого давления.

А.2.6 выключатель масляный: Выключатель, контакты которого размыкаются и замыкаются в масле.

А.2.7 выключатель электромагнитный: Выключатель, в котором гашение дуги осуществляется за счет ее охлаждения при перемещении под действием электромагнитного поля.

А.2.8 дугогасительное устройство: Устройство, охватывающее дугогасительные контакты коммутационного аппарата, предназначенное для ограничения распространения дуги и облегчения ее гашения.

А.2.9 выключатель баковый: Выключатель, дугогасительные устройства которого расположены в металлическом заземленном корпусе (баке).

А.2.10 выключатель с дугогасительным устройством, находящимся под напряжением: Выключатель, дугогасительные устройства которого расположены в изолированном от земли корпусе (баке).

А.2.11 полюс выключателя: Часть коммутационного аппарата, связанная только с одной электрически независимой частью главной цепи тока и не включающая части, предназначенные для совместного монтажа и оперирования всеми полюсами.

А.2.12 привод: Устройство, предназначенное для создания и передачи силы, воздействующей на подвижные части выключателя для выполнения его функций, а также для удержания выключателя в конечном положении.

А.2.13 привод зависимого действия: Привод, выполняющий свои функции за счет энергии постороннего источника, у которого завершение заданного рабочего цикла зависит от непрерывности питания энергией (соленоиды, электро- и пневматические двигатели и др.).

А.2.14 привод независимого действия: Привод, выполняющий свои функции за счет энергии, запасенной в самом механизме до коммутационной операции и достаточной для завершения заданного рабочего цикла при предписанных условиях.

А.2.15 шунтирующий резистор: Резистор, подключаемый параллельно разрыву (разрывам) дугогасительного устройства выключателя с целью:

- облегчения условий гашения дуги за счет снижения скорости и пика восстанавливающегося напряжения;
- снижения коммутационных перенапряжений;
- обеспечения более равномерного распределения напряжения между разрывами.
А.2.16 шунтирующий конденсатор: Конденсатор, подключаемый параллельно разрыву (разрывам) выключателя, главным образом, для выравнивания распределения напряжения между разрывами.

А.2.17 внешняя изоляция: По ГОСТ 1516.2.

А.2.18 внутренняя изоляция: По ГОСТ 1516.2.

А.2.19 длина пути утечки внешней изоляции: По ГОСТ 9920.

А.2.20 вывод: Часть выключателя с контактами, служащими для присоединения к выключателю проводников внешней цепи.

А.2.21 главная цепь выключателя: Совокупность токоведущих частей выключателя, входящих в цепь, которую он предназначен замыкать и размыкать.

А.2.22 цепь управления: Совокупность токоведущих частей выключателя, входящих в цепь, используемую для управления операцией включения или отключения или обеими операциями выключателя.

А.2.23 вспомогательная цепь: Совокупность токоведущих частей выключателя (кроме входящих в его главную цепь и цепи управления), образующих цепи блокировки, сигнализации, измерения, защиты, подогрева и др.

А.2.24 контакт: Совокупность токоведущих частей выключателя, предназначенных для установления непрерывности цепи, когда они соприкасаются, и которые вследствие их взаимного перемещения во время операции размыкают или замыкают цепь или в случае скользящих или шарнирных контактов поддерживают непрерывность цепи.

А.2.25 главный контакт: Размыкаемый контакт, входящий в главную цепь выключателя и пропускающий весь ток этой цепи или его основную часть.

А.2.26 дугогасительный контакт: Контакт, предназначенный для того, чтобы на нем устанавливалась электрическая дуга, тем самым обеспечивая защиту главного контакта от повреждений.

А.2.27 вспомогательный контакт: Контакт, входящий во вспомогательную цепь выключателя и механически приводимый в действие выключателем.

А.2.28 расцепитель: Устройство, механически соединенное с выключателем, которое освобождает удерживающие средства и допускает отключение или включение выключателя.

А.2.29 максимальный расцепитель: По ГОСТ 17703.

А.2.30 расцепитель с выдержкой времени: По ГОСТ 17703.

А.2.31 расцепитель с зависимой выдержкой времени: По ГОСТ 17703.

А.2.32 расцепитель с независимой выдержкой времени: По ГОСТ 17703.

А.2.33 минимальный расцепитель: По ГОСТ 17703.

А.2.34 элемент полюса выключателя: Часть полюса выключателя, содержащая один или более модулей, которая сама по себе действует как выключатель и, будучи соединена последовательно с другими аналогичными элементами, образует полюс выключателя.

А.2.35 модуль выключателя: Часть полюса выключателя, имеющая законченное конструктивное оформление, рассчитанная на определенное напряжение, длительный ток и коммутационную способность, которая будучи установлена одна или в последовательном соединении с другими такими же частями на соответствующей изоляции относительно земли образует полюс или элемент полюса выключателя.

А.2.36 разрыв: Часть дугогасительного устройства полюса выключателя, в которой происходит размыкание и замыкание коммутируемой полюсом цепи.

А.2.37 выключатель класса С1: Выключатель с низкой вероятностью повторного пробоя при отключении емкостного тока, подтверждаемой при нормированных испытаниях.

А.2.38 выключатель класса С2: Выключатель с очень низкой вероятностью повторного пробоя при отключении емкостного тока, подтверждаемой при нормированных испытаниях.

А.3 Режимы работы выключателя

А.3.1 операция: Перемещение контактов главной цепи выключателя из разомкнутого положения в замкнутое (операция включения) или из замкнутого положения в разомкнутое (операция отключения).

Примечание - Если требуется различать операции, то операцию при наличии тока и (или) напряжения в главной цепи называют коммутационной операцией, а при отсутствии тока и (или) напряжения - механической операцией.

А.3.2 операция включения; В: Перемещение контактов главной цепи выключателя из разомкнутого положения в замкнутое.

А.3.3 операция отключения; О: Перемещение контактов главной цепи выключателя из замкнутого положения в разомкнутое.

А.3.4 включенное положение: Положение выключателя, в котором замкнутые контакты обеспечивают предусмотренную непрерывность главной цепи.

А.3.5 отключенное положение: Положение выключателя, в котором разомкнутые контакты обеспечивают предусмотренный изоляционный промежуток в главной цепи.

А.3.6 рабочий цикл: Последовательность операций перемещения из одного положения в другое с возвратом в первое положение и с прохождением через все другие положения при их наличии.

А.3.7 коммутационный цикл: Последовательность нормированных коммутационных операций, выполняемых с нормированными интервалами времени между ними.

А.3.8 автоматическое повторное включение (АПВ): Коммутационный цикл, при котором выключатель вслед за его отключением автоматически включается через установленный промежуток времени (О - t_бт - В).

А.3.9 быстродействующее автоматическое повторное включение (БАПВ): Цикл АПВ, в котором выключатель вновь включается при достаточно малой бестоковой паузе t_бт (t_бт <= 0,3 с), чтобы избежать перебоев в электроснабжении.

А.4 Технические характеристики (параметры) выключателей

А.4.1 номинальное значение параметра (номинальный параметр): По ГОСТ 18311.

А.4.2 номинальное напряжение выключателя U_ном: Междуполюсное напряжение (действующее значение), равное номинальному междуфазному напряжению электрических сетей, для работы в которых предназначен выключатель.

Примечания
1 Значение номинального напряжения выключателя совпадает с классом напряжения электрооборудования по ГОСТ 1516.3;
2 Выключатели на номинальные напряжения до 20 кВ включительно предназначаются также для работы в сетях с номинальными напряжениями, отличающимися на 5% - 10% от класса напряжения, указанного в ГОСТ 1516.3.

А.4.3 наибольшее рабочее напряжение U_н.р: Наибольшее междуполюсное напряжение (действующее значение), на которое рассчитан выключатель (в частности, в условиях длительного приложения этого напряжения).

А.4.4 номинальный ток выключателя I_ном: Наибольший допустимый по условиям нагрева частей выключателя ток нагрузки в продолжительном режиме, на который рассчитан выключатель.

А.4.5 номинальный ток отключения выключателя I_о,ном: Наибольшее действующее значение периодической составляющей тока, на отключение которого рассчитан выключатель при нормированных условиях его коммутационной способности.

А.4.6 номинальное напряжение включающих и отключающих устройств привода и вспомогательных устройств U_п,ном: Напряжение (действующее значение), для работы при котором (с нормированными предельными отклонениями) рассчитаны включающие и отключающие устройства привода и вспомогательные цепи.

А.4.7 собственное время отключения t_о.с: Интервал времени от момента подачи команды на отключение до момента прекращения соприкосновения (размыкания) дугогасительных контактов (для выключателей с шунтирующими резисторами следует различать время до момента прекращения соприкосновения основных дугогасительных контактов и то же - для дугогасительных контактов шунтирующей цепи).

Собственное время отключения выключателя определяется в соответствии со способом отключения, как установлено ниже, и с любым устройством выдержки времени, являющимся неотъемлемой частью выключателя, установленным на свою минимальную регулировку:
а) для выключателей, отключающих с помощью любой формы вспомогательной энергии, собственное время отключения представляет интервал времени между моментом подачи команды на катушку отключения или расцепитель выключателя, находящегося во включенном положении, и моментом, когда дугогасительные контакты разомкнутся во всех полюсах;
б) для самоотключающегося выключателя собственное время отключения представляет интервал времени между моментом, при котором ток в главной цепи выключателя, находящегося во включенном положении, достигает значения срабатывания расцепителя максимального тока, и моментом, когда дугогасительные контакты разомкнутся во всех полюсах.
Нормированное собственное время отключения выключателя принимается равным измеренному при отсутствии токовой нагрузки в главной цепи выключателя и при номинальном напряжении питания цепи управления.
Для воздушных выключателей и для выключателей других видов с пневматическими приводами это время принимается равным измеренному при номинальном давлении воздуха.
Примечания
1 Собственное время отключения может изменяться в зависимости от значения отключаемого тока.
2 Для многоразрывных выключателей момент, когда дугогасительные контакты разомкнутся во всех полюсах, определяется как момент размыкания контактов первого (по времени) разрыва полюса, размыкающегося последним.
3 Собственное время отключения содержит в себе время оперирования любого вспомогательного оборудования, необходимого для отключения выключателя и являющегося его неотъемлемой частью.

А.4.8 собственное время включения: Интервал времени между моментом подачи команды на включение выключателя, находящегося в отключенном положении, и моментом, когда контакты соприкоснутся во всех полюсах.

Нормированное собственное время включения принимается равным измеренному при отсутствии высокого напряжения в главной цепи.
Для воздушных выключателей и для выключателей других видов с пневматическими приводами это время принимается равным измеренному при номинальном давлении сжатого воздуха, а для выключателей с пружинным приводом - при нормированном усилии (статическом моменте) пружин.
Примечание - Собственное время включения содержит в себе время оперирования любого вспомогательного оборудования, необходимого для включения выключателя и являющегося его неотъемлемой частью.

А.4.9 бесконтактная пауза t_бк: Интервал времени между моментом, когда дугогасительные контакты разомкнулись во всех полюсах, и моментом, когда контакты соприкоснулись в первом полюсе во время операции повторного включения.

Бесконтактная пауза нормируется:
а) при отсутствии тока и (или) напряжения в главной цепи выключателя;
б) при номинальном напряжении на выводах цепей управления;
в) при номинальном давлении сжатого воздуха или газа для воздушных или газовых выключателей и для выключателей других типов с пневматическими (пневмогидравлическими) приводами;
г) при нормированном усилии (моменте) пружин для выключателей с пружинным приводом.
А.4.10 время замкнутого состояния при АПВ: Интервал времени между моментом касания контактов в первом полюсе при операции включения и моментом размыкания дугогасительных контактов во всех полюсах при последующей операции отключения.

Примечание - Если не оговорено иное, считается, что команда на цепь отключения подается в момент, когда коснулись контакты в первом полюсе при включении. Это составляет минимальное время замкнутого состояния при АПВ.

А.4.11 сквозной ток короткого замыкания: Ток короткого замыкания, проходящий через выключатель и не отключаемый выключателем.

А.4.12 кратковременный выдерживаемый ток (ток термической стойкости) I_т: Ток, который выключатель должен пропускать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.

А.4.13 время короткого замыкания t_к.з: Время протекания через включенный выключатель сквозного тока короткого замыкания.

А.4.14 пик кратковременного выдерживаемого тока (ток электродинамической стойкости) i_д: Значение пика тока, который выключатель должен выдержать во включенном положении при предписанных условиях применения и поведения.

А.4.15 коммутационная способность: Способность выключателя коммутировать (включать и отключать) электрические цепи в предписанных условиях.

Различают:
- коммутационную способность при включении - это включающая способность, определяемая током включения;
- коммутационную способность при отключении - это отключающая способность, определяемая током отключения.
А.4.16 действующее значение периодической составляющей тока отключения выключателя I_о.п: Действующее значение периодической составляющей тока отключения в момент размыкания контактов.

А.4.17 относительное содержание апериодической составляющей в токе отключения бета: Отношение значения апериодической составляющей тока отключения к амплитудному значению его периодической составляющей в момент размыкания контактов.

А.4.18 нормированное значение относительного содержания апериодической составляющей в токе отключения бета_н: Наибольшее допускаемое значение бета при номинальном токе отключения.

А.4.19 нормированное значение тока отключения I_о.н: Действующее значение периодической составляющей тока отключения в момент размыкания контактов, нормированное для соответствующего режима испытаний.

А.4.20 начальное действующее значение периодической составляющей тока включения I_в: Действующее значение периодической составляющей тока включения в полюсе выключателя после возникновения тока при операции включения.

А.4.21 нормированное начальное действующее значение периодической составляющей тока включения I_в.н: Наибольшее допустимое действующее значение периодической составляющей тока включения.

А.4.22 ток включения (пик) i_в: Значение пика первой большой полуволны в полюсе выключателя во время переходного периода после возникновения тока при операции включения.

Примечания
1 Значение пика может различаться от одного полюса к другому и от одной операции к другой, поскольку оно зависит от момента возникновения тока относительно волны приложенного напряжения.
2 Если для многофазной цепи устанавливается единственное значение (пика) тока включения, то это должно быть большее значение в любой фазе, если не оговорено иное.

А.4.23 нормированное значение пика тока включения i_в.н: наибольшее допускаемое значение пика тока включения.

А.4.24 восстанавливающееся напряжение: Напряжение, появляющееся между выводами полюса выключателя после отключения тока.

Примечание - Это напряжение может рассматриваться в двух последовательных интервалах времени: во время первого интервала существует переходное напряжение, за которым следует второй, в течение которого существует только восстанавливающееся напряжение промышленной частоты.

А.4.25 восстанавливающееся напряжение промышленной частоты (возвращающееся напряжение) U_в: Восстанавливающееся напряжение после прекращения явлений переходного процесса.

А.4.26 коэффициент первого гасящего полюса К_п.г: Отношение восстанавливающегося напряжения промышленной частоты на первом гасящем дугу полюсе при отключении трехфазного короткого замыкания к фазному наибольшему рабочему напряжению.

А.4.27 переходное восстанавливающееся напряжение (ПВН): Восстанавливающееся напряжение в течение времени, когда оно имеет заметно выраженный переходный характер. Оно может быть колебательным или апериодическим или их комбинацией, в зависимости от характеристик цепи и выключателя, отражает также смещение напряжения нейтрали многофазной цепи.

ПВН в трехфазных цепях, если не оговорено иное, - это напряжение между выводами первого гасящего полюса, так как это напряжение обычно выше, чем на каждом из двух других полюсов.
А.4.28 собственное переходное восстанавливающееся напряжение (цепи): Переходное восстанавливающееся напряжение цепи относительно выключателя, определяемое только параметрами коммутируемой или испытательной цепи при отключении тока без апериодической составляющей и "идеальным выключателем" (т.е. выключателем, полное сопротивление между размыкаемыми контактами которого при "естественном" переходе тока через нуль мгновенно изменяется от нуля до бесконечности).

А.4.29 коэффициент превышения амплитуды переходного восстанавливающегося напряжения (коэффициент амплитуды) К_а: Отношение максимального значения переходного восстанавливающегося напряжения к амплитудному значению возвращающегося напряжения.

А.4.30 начальное переходное восстанавливающееся напряжение (НПВН): Составляющая ПВН в его начальной части, обусловленная колебаниями малой амплитуды с повышенной частотой на шинах распределительного устройства.

А.4.31 коэффициент пика короткозамкнутой линии (при неудаленном коротком замыкании) К_п.л: Отношение наибольшего отклонения переходного напряжения "фаза - земля" воздушной линии от начального значения после отключения короткого замыкания на ней к начальному значению этого напряжения.

Примечание - Значение начального переходного напряжения на линии соответствует моменту погасания дуги в рассматриваемом полюсе.

А.4.32 напряжение перед включением U_вк: Действующее значение напряжения, которое существует между выводами полюса выключателя непосредственно перед возникновением тока.

А.4.33 время дуги t_д: Интервал времени между моментом первого возникновения дуги и моментом окончательного ее погасания во всех полюсах.

А.4.34 полное время отключения: Интервал времени между началом операции отключения и окончанием погасания дуги во всех полюсах.

А.4.35 время включения: Интервал времени между моментом подачи команды на включение выключателя, находящегося в отключенном положении, и моментом начала протекания тока в первом полюсе.

Примечания
1 Время включения содержит время оперирования любого вспомогательного оборудования, необходимого для включения выключателя и являющегося неотъемлемой частью выключателя.
2 Время включения может изменяться в зависимости от времени дуги при включении.

А.4.36 предварительный пробой при включении: Возникновение дуги между контактами выключателя при их сближении в процессе операции включения.

А.4.37 время дуги при включении: Интервал времени между началом протекания тока в первом полюсе во время операции включения и моментом касания контактов во всех полюсах.

Примечание - Время дуги при включении зависит от мгновенного значения приложенного напряжения во время конкретной операции включения и поэтому может существенно изменяться.

А.4.38 бестоковая пауза при АПВ t_бт: Интервал времени между окончательным погасанием дуги во всех полюсах при операции отключения и первого появления тока в любом из полюсов при последующей операции включения.

А.4.39 критический ток: Значение тока отключения менее значения номинального тока отключения, при котором время дуги значительно возрастает.

А.4.40 полуволна: Часть кривой тока, ограниченная двумя последовательными пересечениями нулевой линии.

Примечание - Устанавливается различие между большой и малой полуволной в зависимости от интервала времени, который может быть более или менее полупериода переменной составляющей тока.

А.4.41 повторный пробой: Возобновление тока между контактами выключателя в процессе операции отключения емкостного тока после того, как ток оставался равным нулю в течение промежутка времени, равного или большего 1/4 периода промышленной частоты.

А.4.42 повторное зажигание: Возобновление тока между контактами выключателя в процессе операции отключения емкостного тока или тока реактора после того, как ток оставался равным нулю в течение промежутка времени, меньшего 1/4 периода промышленной частоты.

А.4.43 нормированное давление заполнения газового выключателя: Давление газа в мегапаскалях (абсолютное или избыточное), приведенное к нормальным атмосферным условиям (температура плюс 20°С, давление 101,3 кПа), до которого заполняется выключатель при вводе в эксплуатацию.

А.4.44 давление сигнализации для газового выключателя: Давление газа в мегапаскалях (абсолютное или избыточное), приведенное к нормальным атмосферным условиям (температура плюс 20°С, давление 101,3 кПа), при котором устройство контроля давления в выключателе подает сигнал снижения давления газа и требуется подкачка газа в возможно короткий срок.

А.4.45 давление блокировки газового выключателя: Давление газа в мегапаскалях (абсолютное или избыточное), приведенное к нормальным атмосферным условиям (температура плюс 20°С, давление 101,3 кПа, при котором устройство контроля давления в выключателе блокирует работу выключателя, так как при дальнейшем снижении давления не обеспечивается коммутационная способность, электрическая прочность изоляции или другие характеристики выключателя).

Приложение Б

(справочное)

Обозначения и сокращения

В настоящем стандарте применены следующие обозначения и сокращения:

Б1. Обозначения

I_a - значение апериодической составляющей тока короткого замыкания;
тау - время от момента возникновения короткого замыкания до момента размыкания дугогасительных контактов;
u_1, u_c, t_1, t_2, t_3, u', t_d - параметры условной граничной линии переходного восстанавливающегося напряжения;
S - скорость ПВН;
U_вп - полюсное возвращающееся напряжение;
f_I, t_I, u_I - параметры условной граничной линии начальной части переходного восстанавливающегося напряжения;
t_dl - параметр ПВН со стороны линии при испытаниях выключателя на отключение неудаленного короткого замыкания;
Q_н - расход газа на утечки в зоне нормальных температур для газового выключателя;
V_В - расход воздуха на выполнение операции;
О_цп - нейтральная точка цепи питания в схеме испытаний выключателя на коммутационную способность;
О_кз - нейтральная точка короткозамкнутой цепи в схеме испытаний выключателя на коммутационную способность;
А_1, А_2, ..., А_7 - виды испытаний на коммутационную способность в соответствии с таблицей 18 настоящего стандарта;
U_вм - межполюсное возвращающееся напряжение;
U_вк.п - полюсное напряжение перед включением;
U_вк.м - межполюсное напряжение перед включением;
Т10 - режим испытаний на коммутационную способность при токе, составляющем около 0,1 I_о,ном;
Т30 - режим испытаний на коммутационную способность при токе, составляющем около 0,3 I_о,ном;
Т60 - режим испытаний на коммутационную способность при токе, составляющем около 0,6 I_о,ном;
T100s - режим испытаний на коммутационную способность при токе I_о,ном, не содержащем апериодической составляющей (бета <= 20%);
Т100а - режим испытаний на коммутационную способность при токе I_о,ном с апериодической составляющей бета=бета_н;
Тcr1 - режим испытаний на коммутационную способность при критических токах 0,8 I_о,ном и 0,45 I_о,ном;
Тcr2 - режим испытаний на коммутационную способность при критических токах 0,45 I_о,ном и 0,2 I_о,ном;
Тcr3 - режим испытаний на коммутационную способность при критических токах 0,2 I_о,ном и 0,05 I_о,ном;
ОР1 - режим испытаний на коммутационную способность в условиях рассогласования фаз при токе 0,075 I_о,ном;
ОР2 - режим испытаний на коммутационную способность в условиях рассогласования фаз при токе 0,25 I_о,ном;
T1ph - режим испытаний на коммутационную способность в условиях однофазного короткого замыкания при токе I_о,ном;
T2ph' - режим испытаний на коммутационную способность в условиях двойного короткого замыкания на землю при токе 0,87 I_о,ном;
T2ph" - режим испытаний на коммутационную способность в условиях двухфазного короткого замыкания;
L90 - режим испытаний на коммутационную способность в условиях неудаленного короткого замыкания при токе 0,9 I_о,ном;
L75 - режим испытаний на коммутационную способность в условиях неудаленного короткого замыкания при токе 0,75 I_о,ном;
L60 - режим испытаний на коммутационную способность в условиях неудаленного короткого замыкания при токе 0,6 I_о,ном;
T100s(a), T100s(b) - режимы испытаний на коммутационную способность, заменяющие режим T100s;
u_ma - принудительный пик напряжения источника питания относительно земли при испытаниях на отключение шунтирующего реактора;
u_in - начальное напряжение в момент среза тока при испытаниях на отключение шунтирующего реактора;
u_mr - пик восстанавливающегося напряжения при испытаниях на отключение шунтирующего реактора;
u_w - напряжение на выключателе в момент повторного зажигания или пробоя при испытаниях на отключение шунтирующего реактора;
Т_А - температура окружающего воздуха при испытаниях на устойчивость к климатическим внешним воздействующим факторам;
Т_н - нижнее значение температуры внешней среды при эксплуатации;
Т_в - верхнее значение температуры внешней среды при эксплуатации.

Б2 Сокращения

КРУ - комплектное распределительное устройство;
КРУЭ - герметичное элегазовое комплектное распределительное устройство;
ВО - цикл операций включение - отключение;
ОВ - цикл операций отключение - включение;
ОВО - цикл операций отключение - включение - отключение;
ЗИП - комплект запасных частей и принадлежностей;
ОКР - опытно-конструкторская работа.

Приложение В

(рекомендуемое)

Перечень
технических данных, которые следует указывать в технических условиях на выключатели, эксплуатационных и тендерных документах

Климатическое исполнение и категория размещения.
Нижнее и верхнее значения температуры окружающего воздуха.
Номинальное напряжение.
Наибольшее рабочее напряжение.
Номинальный ток.
Номинальный ток отключения.
Нормированное процентное содержание апериодической составляющей.
Нормированные параметры тока включения:
- наибольший пик,
- начальное действующее значение периодической составляющей.
Нормированные параметры сквозного тока короткого замыкания:
- наибольший пик (ток электродинамической стойкости),
- среднеквадратичное значение тока за время его протекания.
- время протекания тока короткого замыкания.
Уровень изоляции.
Испытательные напряжения изоляции.
Длина пути утечки внешней изоляции.
Нормированные характеристики ПВН.
Нормированные коммутационные циклы.
Нормированная бестоковая пауза при АПВ.
Собственное время отключения.
Полное время отключения.
Разновременности замыкания и размыкания контактов полюсов и разрывов.
Собственное время включения.
Нормированный ток отключения ненагруженной воздушной линии.
Нормированный ток отключения конденсаторной батареи.
Нормированный ток отключения шунтирующего реактора.
Номинальное напряжение включающих, отключающих устройств и вспомогательных цепей и род тока.
Ток потребления включающих и отключающих устройств.
Напряжение, ток или мощность устройств подогрева.
Температура включения устройств подогрева.
Характеристики работы механизмов, которые требуются для его эксплуатации.
Давление (приведенное к 20°С) заполнения для газового выключателя.
Давление (приведенное к 20°С) срабатывания сигнализации понижения давления для газового выключателя.
Давление (приведенное к 20°С) блокировки работы газового выключателя при понижении давления.
Состав газовой смеси, применяемой в газовом выключателе.
Нижний предел давления, при котором допускается производство отдельных операций для воздушного выключателя.
Номинальное давление и диапазон рабочих давлений для пневматического привода.
Расход газа (воздуха) на утечки.
Данные о зоне выхлопа.
Ресурс выключателя по коммутационной стойкости до среднего ремонта.
Класс по механической стойкости.
Срок службы до среднего ремонта.
Срок службы до списания.
Допустимое тяжение проводов.
Масса выключателя, привода, распределительного шкафа, газа, масла и др.
Габаритные размеры выключателя.
Данные для проектирования фундамента.
Информация о возможности диагностического контроля средствами мониторинга.

Приложение Г

(рекомендуемое)

Структура условного обозначения выключателя и привода

Г.1 Структура условного обозначения выключателя

 X - X  X - X/X  XX
│   │  │   │ │   │
│   │  │   │ │   │
│   │  │   │ │   │
│   │  │   │ │   └────── Климатическое исполнение и категория размещения
│   │  │   │ │           по ГОСТ 15150
│   │  │   │ │
│   │  │   │ └────────── Номинальный ток выключателя в амперах
│   │  │   │
│   │  │   └──────────── Номинальный ток отключения выключателя в
│   │  │                 килоамперах
│   │  │
│   │  │                 Обозначают римскими цифрами (I, II, II*, III
│   │  └──────────────── или IV), степень загрязнения изоляции по
│   │                    ГОСТ 9920
│   │
│   └─────────────────── Номинальное напряжение выключателя в
│                        киловольтах

│                        Буквы и цифры (от двух до пяти), обозначающие
└─────────────────────── вид изделия (В), наиболее существенные
отличительные признаки и предприятие-
изготовитель

Пример условного обозначения в технических документах и при заказе выключателя газового (элегазового) трехполюсного исполнения на номинальное напряжение 110 кВ со степенью загрязнения изоляции II*, номинальным током отключения 40 кА, номинальным током 2500 А, климатического исполнения У, категории размещения 1:

ВГТ-110II*-40/2500У1

Примечание - Буквы обозначают серию; буквы и значение номинального напряжения - тип; обозначение в целом - типоисполнение выключателя.

Г.2 Структура условного обозначения привода
(конструктивно самостоятельного, отдельно поставляемого):

 X - XX  XX
│    │   │
│    │   │
│    │   │
│    │   └─────────── Климатическое исполнение и категория размещения по
│    │                ГОСТ 15150
│    │
│    └─────────────── Условное обозначение конструктивного исполнения
│                     или конструктивного варианта

│                     Буквы и цифры (от двух до четырех), обозначающие
└──────────────────── вид изделия (П), наиболее существенные
отличительные признаки и предприятие-изготовитель

Пример условного обозначения в технических документах и при заказе привода пружинного для колонкового выключателя с работой включения 1800 Дж, климатического исполнения УХЛ, категории размещения 1:

ППрК-1800УХЛ1

Приложение Д

(рекомендуемое)

Нормированные характеристики ПВН для генераторных выключателей

Таблица Д.1 - Нормированные характеристики ПВН для генераторных выключателей

------------T-----------T---------T---------T-----------T---------------¬
¦  U_ном/   ¦I_о,ном, кА¦ u_c, кВ ¦t_3, мкс ¦ t_d, мкс  ¦  S=u_c/t_3,   ¦
¦ U_н.р, кВ ¦           ¦         ¦         ¦           ¦    кВ/мкс     ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦   6/7,2   ¦    80     ¦  13,3   ¦   3,8   ¦     1     ¦      3,5      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦   10/12   ¦    50     ¦  22,0   ¦   6,2   ¦     1     ¦      3,5      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦   10/12   ¦    63     ¦  22,0   ¦   5,5   ¦     1     ¦      4,0      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦  15/17,5  ¦    100    ¦  32,2   ¦   7,2   ¦     1     ¦      4,5      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦   20/24   ¦    100    ¦  44,2   ¦   9,9   ¦     1     ¦      4,5      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦   20/24   ¦    125    ¦  44,2   ¦   8,8   ¦     1     ¦      5,0      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦   20/24   ¦    160    ¦  44,2   ¦   8,8   ¦     1     ¦      5,0      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦  24/26,5  ¦    160    ¦  48,8   ¦   8,9   ¦     1     ¦      5,5      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦  24/26,5  ¦    200    ¦  48,8   ¦   8,9   ¦     1     ¦      5,5      ¦
+-----------+-----------+---------+---------+-----------+---------------+
¦S - скорость ПВН.                                                      ¦
L------------------------------------------------------------------------

Приложение Е

(обязательное)

Методика определения коэффициента мощности испытательной цепи

Коэффициент мощности (cos фи) в каждой фазе испытательной цепи может быть с достаточной точностью определен одним из указанных ниже способов.

Е.1 Определение по постоянным цепи

Коэффициент мощности определяют как отношение активного сопротивления R к полному сопротивлению Z испытательной цепи при коротком замыкании.
Значение R измеряют при постоянном токе. Если цепь включает трансформатор, то сопротивления R_1 первичной цепи и R_2 вторичной цепи измеряют отдельно и значение R рассчитывают по формуле

                                2
R = R  + R K ,                                  (E.1)
2    1

где К - коэффициент трансформации трансформатора.

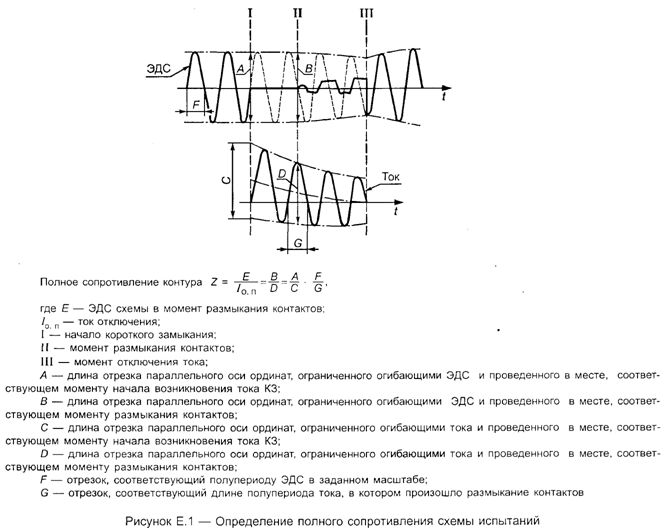

Полное сопротивление Z, равное Е/I_о.п, определяют по осциллограмме, как показано на рисунке Е.1.

Е.2 Определение по затуханию апериодической составляющей

Для этого метода снимают осциллограмму тока короткого замыкания с апериодической составляющей и применяют формулу

                            -Rt/L
i = i    е     ,                                  (Е.2)
a   н.а

где i  - значение апериодической составляющей в выбранный момент времени;
a
i   - начальное значение апериодической составляющей;
н.а
L  - индуктивность испытательной цепи;
t  - время, отсчитанное от начала короткого замыкания;
е  - основание натуральных логарифмов.

Из указанной формулы определяют значение R/L следующим образом:
а) измеряют значения i_н.а в момент начала короткого замыкания и i_а - в момент времени t_1, выбранный до момента расхождения контактов;
б) определяют значение e(-Rt/L) путем деления i_a на i_н.а;
в) из математической таблицы значений е(-х) определяют значение х, соответствующее частному от деления i_а на i_н.а;
г) значение х, определяющее собой Rt_1/L делят на t_1 (в секундах) и вычисляют значение R/L.
Угол фи определяют из выражения фи = arctg 314 L/R, после чего находят cos фи.
Этот метод не применяют, если токи измеряют с помощью трансформатора тока.

Е.3 Определение при помощи вспомогательного генератора (пилот-генератора)

Если имеется вспомогательный генератор, установленный на одном валу с испытательным генератором, напряжение этого генератора, записанное на осциллограмме, сравнивают по фазе сначала с напряжением, затем - с током испытательного генератора.
Разность между фазными углами напряжений вспомогательного и главного генераторов с одной стороны и между фазными углами напряжения вспомогательного генератора и тока испытательного генератора с другой стороны определяет фазный угол между напряжением и током испытательного генератора, по которому может быть найден коэффициент мощности.

определение сопротивления схемы испытаний выключателя

Приложение Ж

(обязательное)

Метод определения пика собственного ПВН с учетом влияния пика гашения

При использовании указанного в 9.6.5.9, перечисление а), метода определения формы кривой собственного ПВН испытательной цепи необходимо учитывать влияние пика гашения на значение пика восстанавливающегося напряжения и соответственно обработать результаты измерения на осциллографе для получения значения U_макс, подлежащего сопоставлению с нормированным значением U_c.
Если значение пика гашения не превышает 10% измеренного на осциллограмме пика восстанавливающегося напряжения, то для одночастотного ПВН, а также для многочастотного ПВН, если в нем преобладает составляющая основной частоты, может применяться следующий способ определения U_макс.

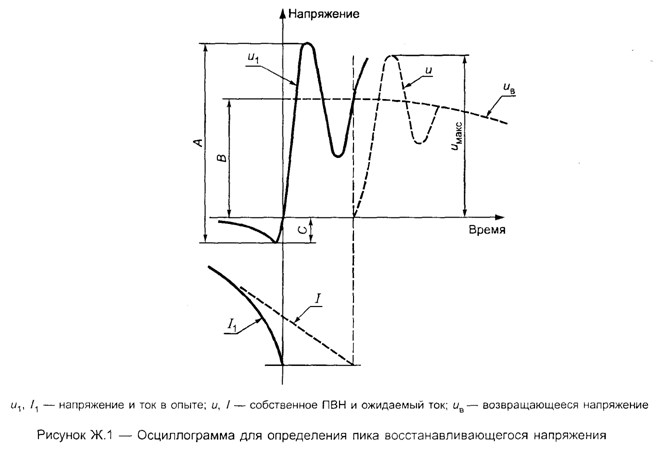

На осциллограмме (см. рисунок Ж.1) измеряют отрезки А, В и С и с учетом масштаба m_U, рассчитывают U_макс по Формуле

                    U    = АВm /(B + C),                            (Ж.1)
макс     U

Если при расшифровке осциллограммы возникают трудности с определением величины отрезка В, то допускается применять формулу

                    U     = (A - K C) m                             (Ж.2)
макс         a    U

где К  - значение коэффициента по 6.6.3.1.
а

Приложение И

(рекомендуемое)

Примеры схем формирования кривых ПВН

Примеры схем формирования ПВН, определяемого четырьмя параметрами, в соответствии с 9.6.5.1 приведены на рисунках И.1 и И.2. Примеры схем формирования ПВН, определяемого четырьмя параметрами, для случаев, предусмотренных 9.6.5.4, приведены на рисунках И.3 и И.4.

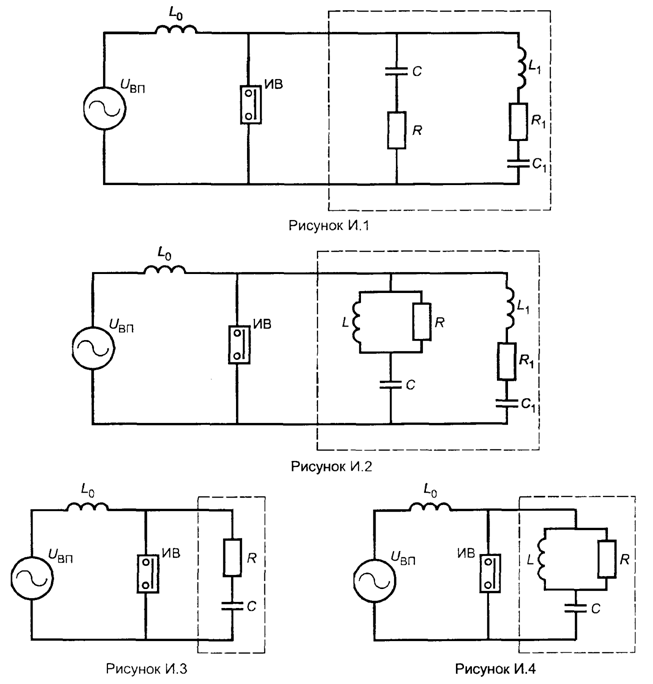

На рисунках И.1 - И.4 штрих-пунктирными линиями обозначены схемы формирования ПВН.
Обозначения на рисунках И.1 - И.4:
L_0 - индуктивность короткого замыкания схемы испытаний;
ИВ - испытуемый выключатель;
L, L_1, R, R_1, С, С_1 - реакторы, резисторы и конденсаторы (соответственно) схем формирования ПВН.

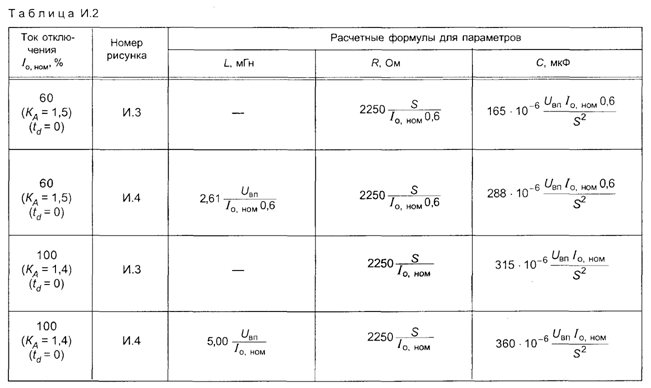

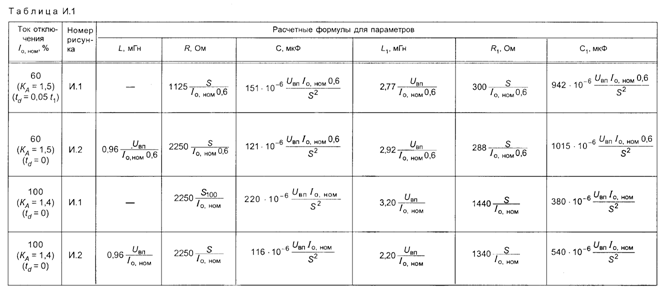

В таблицах И.1 - И.2 приведены формулы для выбора значений элементов схем формирования ПВН. Каждая схема дает определенное значение запаздывания t_d, которое определяется, в основном, выбором значения сопротивления R_1. Значение t_d может увеличиваться за счет емкости, параллельной испытуемому выключателю (сумма собственной емкости испытательной установки и дополнительных конденсаторов). Емкость, обеспечивающая требуемое значение t_d, может оказывать влияние и на другие характеристики кривой ПВН. В этом случае значения элементов схем формирования ПВН должны быть откорректированы при окончательной наладке схемы испытаний.
При применении формул, приведенных в таблицах И.1 - И.2, используются следующие единицы: напряжение - в киловольтах, ток - в килоамперах, индуктивность - в миллигенри, емкость - в микрофарадах, активное сопротивление - в омах, скорость ПВН (S) - в киловольтах в микросекунду.

Пример - Расчет элементов схемы формирования ПВН, приведенной на рисунке И.2, при испытаниях выключателя с номинальным напряжением 220 кВ на отключение номинального тока отключения 40 кА.
Определение возвращающегося напряжения U_вп и индуктивности короткого замыкания L_0:

             U
н.р                 252
U  = ─────────── х К   = ─────────── х 1,3 = 189,1 кВ,
вп  кв.корень 3    п.г  кв.корень 3

               U
вп            3        189,1       3
L = ──────────────── х 10  = ──────────── х 10  = 15,1 мГн,
0   I      х омега           40,0 х 314
о,ном        п

где омега  - круговая промышленная частота.
п

В соответствии с формулами, приведенными в таблице И.1 (нижняя строка), определяем элементы схемы формирования ПВН, показанной на рисунке И.2:

                 U
вп           189,1
L = 0,96 ──────── = 0,96 ─────── = 4,53 мГн;
I                40,0
о,ном

                  S            2,0
R = 2250 ──────── = 2250 ────── = 112,50 Ом;
I               40,0
о,ном

                     U   I
-6   вп  о,ном           -6  189,1 x 40,0
С = 116 х 10   ─────────── = 116 x 10   ────────────── = 0,219 мкФ;
2                          2
S                        2,0

                 U
вп          189,1
L = 2,20 ──────── = 220 ─────── = 10,40 мГн;
1        I              40,0
о,ном

                  S            2,0
R = 1340 ──────── = 1340 ────── = 67,0 Ом;
1        I               40,0
о,ном

                     U   I
-6   вп  о,ном           -6  189,1 x 40,0
С = 540 х 10   ─────────── = 540 x 10   ────────────── = 1,021 мкФ;
1                   2                          2
S                        2,0

Требуемое значение t_d - 2 мкс. В соответствии с выражением (13) определяют суммарную емкость С, которую необходимо подключить параллельно контактам ИВ:

                    t  t  i
-6   d  1  0            -6  2 x 100 x 40
С = 445 х 10   ────────── = 445 x 10   ────────────── = 0,0178 мкФ.
u                       200
1

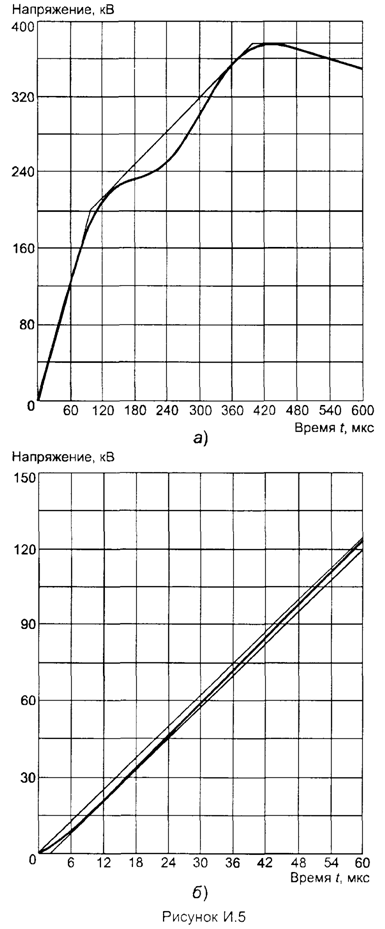

В верхней части рисунка И.5 приведена расчетная кривая ПВН. В нижней части рисунка И.5 - ее начальная часть. Размещение параллельно контактам испытуемого выключателя дополнительной емкости 0,0178 мкФ потребовало корректировки значений элементов: С, С_1 и R_1. В результате С = 0,205 мкФ, С_1 = 1,10 мкФ, R_1 = 60 Ом. Остальные элементы остались без изменений. Параметры кривой ПВН соответствуют требованиям настоящего стандарта.

Библиография

[1] ПБ 10-115-96 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (утверждены постановлением Госгортехнадзора России от 18.04.95 N 20)




« Выключатели автоматические низковольтные, общие технические условия - ГОСТ 9098-78   Выключатели, разъединители, выключатели-разъединители - ГОСТ Р 50030.3-99 »
Карта сайта + все метки | Контакты
© Электроэнергетика При перепечатке и цитировании активная гиперссылка на сайт обязательна.
