Электротепловое реле серии РТ в комплекте с электромагнитными пускателями (контакторами) предназначено для защиты электродвигателей от сверхтоков, недопустимой продолжительности.
Особенностями реле являются: ручной или автоматический возврат разъединительного механизма в исходное состояние, наличие температурной компенсации, а также наличие электрически независимых замыкающих контактов для сигнализации срабатывания механизма и размыкающих контактов для отключения пускателя.
Электротепловое реле серии РТ
Класс расцепителя -10, что обеспечивает применение РТ для пусков электрического двигателя с временем запуска до 10 сек.
Степень защиты IP20.

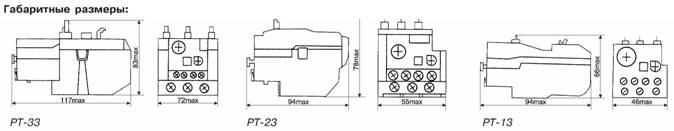

Технические характеристики:


Тип реле

Максимальный

Токовый

Максимальное

Пробойное

Рекомендуемые предохранители, А

ток, А

диапазон, А

напряжение, В

напряжение, кВ

аМ

gG

PT-1301



0,1...0,16





0,25

2,0

PT-1302



0,16...0,25





0,5

2,0

PT-1303



0,25...0,40





1,0

2,0

PT-1304



0,4...0,63





1,0

2,0

PT-1305



0,63...1,0





2,0

4,0

PT-1306



1,0...1,6





2,0

4,0

PT-1307

25

1,6...2,5





4,0

6,0

PT-1308



2,5...4,0





6,0

10,0

PT-1310



4,0...6,0





8,0

16,0

PT-1312



5,5...8,0





12,0

20,0

PT-1314



7,0...10,0

440

6,0

12,0

20,0

PT-1316



9,0...13,0





16,0

25,0

PT-1321



12,0...18,0





20,0

35,0

PT-1322



17,0...25,0





25,0

50,0

PT-2353

36

23,0...32,0





35,0

63,0

PT-2355



28,0...36,0





40,0

63,0

PT-3353



23,0...32,0





40,0

63,0

PT-3355



30,0...40,0





40,0

100,0

PT-3357



37,0...50,0





63,0

100,0

PT-3359

93

48,0...65,0





63,0

100,0

PT-3361



55,0...70,0





80,0

125,0

PT-3363



63,0...80,0





80,0

125,0

PT-3365



80,0...93,0





100,0

165,0

При коммутации токов, не превышающих 0,8ln, температуре от -10 °С до +60 °С и влажности не более 75%. Принцип действия:
Под воздействием протекающего тока (от минимального напряжения до номинального) биметаллическая пластина изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока (уставки срабатывания) радиус изгиба становится достаточным для размыкания контактов, посредством которых коммутируется электромагнитная катушка пускателя. Происходит отключение нагрузки от сети. Все биметаллические пластины воздействуют на размыкающие контакты через общее "ярмо".

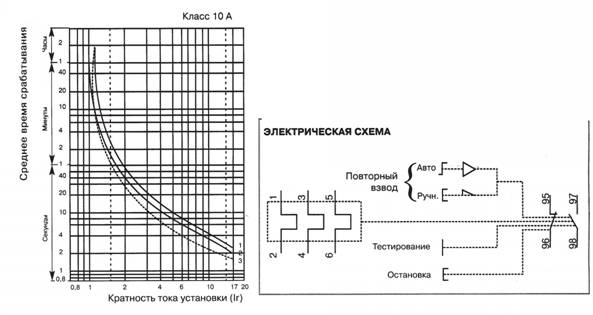

  1. Симметричный трехфазный режим из холодного состояния.
  2. Симметричный междуфазный режим из холодного состояния.
  3. Симметричный трехфазный режим после длительного протекания номинального тока (горячее состояние).

  1. Крышка.
  2. Лимб установки тока тепловой защиты.
  3. Место пломбировки.
  4. Повторный "СБРОС" автоматический или ручной.
  5. Кнопка "STOP"
  6. Кнопка "TEST".


Панель управления реле

  1. Индикатор срабатывания.

Принцип работы:
Для установки тока срабатывания электротеплового реле необходимо открыть прозрачную крышку (1), установить необходимый ток срабатывания реле вращением лимба (2), совмещая значения тока на шкале с меткой на корпусе. Для предотвращения несанкционированного изменения тока уставки, крышка может быть опломбирована (3).
Автоматический и ручной режим повторного сброса:
После открытия прозрачной крышки, можно при необходимости менять режим повторного установки поворотом переключателя "RESET" (4). При повороте влево переключатель выходит из зацепления и переключается в режим кнопки, при нажатии которой РТ переключается в режим ручного повторного сброса.
Соответственно, при нажатии на переключатель и повороте вправо РТ переключается в режим автоматического повторной установки. При закрытии крышки переключатель блокируется.
Стоп:
При нажатии кнопки "STOP" изменяется состояние замыкающих контактов 97-98.
Тестирование:

При нажатии отверткой кнопки "TEST" имитируется срабатывание реле при перегрузке; изменяется состояние нормальнозамкнутого и нормальноразомкнутого контактов и включается индикатор срабатывания.
