Муфты предназначены для оконцевания внутри помещений кабелей с бумажной изоляцией с сечением жил до 800 мм для одножильных кабелей на напряжение 1 кВ, до 150 мм2 для двухжильных кабелей на напряжение 1 кВ, до 240 мм2 для трехжильных кабелей на напряжение 1-11 кВ и до 185 мм2 для четырехжильных кабелей на напряжение 1 кВ.
Пример записи обозначения муфты третьего типоразмера с термоусаживаемыми трубками для кабелей с сечением жил 3 х 35 мм2 на напряжение 10 кВ: КВЭтт-3 х 35-10, ТУ 16-538.141-77.
Выбор типоразмеров муфт в зависимости от напряжения, сечения и числа жил приведен в табл. 16.
Муфты могут выпускаться трех видов: в съемной форме, в круглой несьемной и овальной несъемной. Съемную форму изготавливают из винипластовой пленки марки КПО толщиной 0,4—0.8 мм. Размеры съемной формы и овальной несъемной приведены на рис. 5 и в табл. 17, размеры несъемной круглой формы - на рис. 3, а и в табл. 9. Комплект деталей и материалов для монтажа муфт КВЭтт представлен в приложении 6.
В один ящик вкладывают несколько муфт:
для первого типоразмера - 20 шт.;
для второго типоразмера - 20 шт.;
для третьего типоразмера - 16 шт.;
для четвертого типоразмера — 16 шт.;
для пятого типоразмера — 16 шт.;
для шестого типоразмера — 12 шт.
Таблица 16. Выбор муфт КВЭтт (рис.30)


Типоразмер муфты

Сечение жил кабеля, мм2, при напряжении, кВ

1

3-6

10-11

Число жил кабеля

2

3

4

3

3

КВЭтт-1

До 16

До 70

До 50

До 35



КВЭтт-2

25-50

95 -



50

До 35

КВЭтт-3



120-150

-

70-95

50-70

КВЭгт-4



185

-

120-150

95-120

КВЭтт-5

70 120

240

70-95

185

150

КВЭтт-6

150

-

120-185

240

185-240

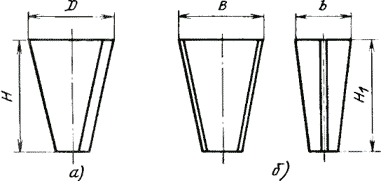

Рис. 5. Размеры корпусов муфт:
о-в съемной форме; б - в овальной несъемной форме

муфты КВЭтт
Эпоксидный компаунд с введенным в него наполнителем поставляют в банках из жести или в герметично закрытой пластмассовой таре.
Отвердитель, лак КО-916 и ПЭД-Б расфасовывают в стеклянные флаконы, закупоренные притертыми пробками или резьбовыми пробками с прокладками. Пробки должны быть залиты битумом или сургучом.
Муфты в ящиках следует хранить в закрытых складских помещениях при температуре не выше 30 °С. Гарантийный срок хранения комплектов деталей и материалов — не более 1 года со дня изготовления.
