В эксплуатации по различным причинам: из-за разрегулировки контактов ключей управления, кратковременного замыкания цепи оператором — могут иметь место срывы командных импульсов. Для выключателей, особенно воздушных, это представляет серьезную опасность. Короткий импульс приводит к преждевременному прекращению подачи сжатого воздуха и, как следствие, к уменьшению скорости движения и свариванию подвижных контактов выключателя.
В некоторых конструкциях выключателей, например, у воздушных выключателей ВВ-15 в конструкции привода предусматривается механический подхват командных импульсов, что во всех случаях обеспечивает надежное завершение операции до конца. В других конструкциях выключателей подхват командных импульсов возлагается на схему управления и выполняется следующим образом:

а) в цепи включения — за счет удерживания командных реле включения или осуществления цепи самоподхвата электромагнитами включения (у воздушных выключателей);
Схема управления масляного выключателя

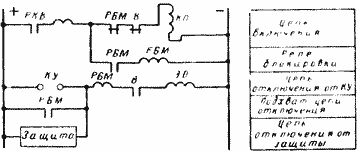

Рис. 10. Схема управления масляного выключателя с подхватом командных импульсов.
РКВ — реле команды включения; РБМ — реле блокировки or «прыгания»; В — блок-контакты выключателя; КП — контактор включения; ЭО — электромагнит отключения.
б) в цепи отключения — с помощью реле РБМ, срабатывающего в момент прохождения тока по цепи отключения и удерживающегося в подтянутом состоянии до конца операции отключения.
Поскольку контакты электромагнитов труднодоступны в обслуживании, а качество выполнения сравнительно низкое, их применение для подхвата цепи включения целесообразно только в случаях, когда другие способы неоправданно усложняют схему.
На рис. 10 показан пример исполнения подхвата командных импульсов. В цепи включения это осуществляется с помощью реле РКВ, а в цепи отключения от реле РБМ, которые удерживаются током электромагнитов, проходящим по их последовательным обмоткам.
Блокировка, действующая на отключение выключателя при неполнофазном включении. В эксплуатации имели место случаи, когда выключатели с пофазным исполнением приводов включались в работу не всеми фазами. У выключателей с общим приводом на три фазы возможность неполнофазного включения маловероятна.

При возникновении неполнофазного режима в некоторых случаях могут срабатывать резервные чувствительные ступени токовых защит нулевой последовательности смежных участков сети и производить неселективное отключение оборудования. Поэтому схемы управления следует выполнять так, чтобы в случае включения выключателя не всеми фазами, что указывает на его неисправность, автоматически создавались условия на трехфазное отключение.
Схема блокировки от неполнофазного включения выключателя
Рис. 11. Схема блокировки от неполнофазного включения выключателя.
Неполнофазный режим может возникнуть и при отключении выключателя, однако его ликвидация обратным включением всех фаз выключателя в схемах управления не предусматривается, так как при этом приходится считаться с возможностью включения неисправного выключателя на устойчивое короткое замыкание. В случаях неполнофазных отключений выключателей, опасных развитием нарушения режима благодаря неселективному действию защит в сети, ликвидация несимметричного режима возлагается на специальные схемы автоматики, действующие на отключение выключателей присоединений, ближайших к отказавшему.
Вариант схемы блокировки, действующей на отключение выключателя при неполнофазном включении, показан на рис. 11.
Неполнофазные включения выключателя фиксируются реле РП(РВ), включенным через цепи блокировочных контактов трех фаз выключателей Ва, Вь, Вс таким образом, что несоответствие положения одной фазы по отношению к двум другим приводит к срабатыванию реле РП(РВ).
Замыкающий контакт реле РП(РВ) при его срабатывании подает «плюс» на отключение выключателя.
Одновременно другим контактом реле РП(РВ) замыкается цепь сигнализации непереключения фаз выключателя.
Для предотвращения ложного действия блокировки в случае неодновременного замыкания фаз выключателя или при разновременности переключения блокировочных контактов разных фаз действие схемы на отключение происходит с выдержкой времени. Замедление блокировки не должно, однако, превышать время действия резервных защит нулевой последовательности смежных участков сети. Практически замедление принимается равным 0,25 — 0.35 сек в схемах блокировки воздушных выключателей и 0,4 — 0,5 сек—масляных выключателей.
Для получения времени 0,25 — 0,35 сек в качестве реле РП применяется реле типа РП-252 с замедлением па срабатывание. Можно применить и реле РП-23; в этом случае, в цепь его обмотки вводится контакт реле контроля цепи включения РПО (см. ниже) с задержкой на отпадание. Для увеличения времени срабатывания реле типа РП-252 короткозамкнутые шайбы переставляются ближе к якорю (на сердечник сначала надевается катушка, а потом шайбы).
Замедление в схемах блокировки масляных выключателей, как правило, обеспечивается с помощью реле времени РВ, поскольку разновременность во включении фаз у масляных выключателей больше, чем у воздушных выключателей современных конструкций.
У воздушных выключателей при нормальной операции включения основных контактов возможно непереключение блок-контактов. Для предотвращения ложного действия блокировки последовательно с обмоткой реле РП(РВ) целесообразно включать замыкающий контакт реле РТ, обмотка которого питается током нулевой последовательности данного присоединения.
