3. МАЛОМАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ

В маломасляных выключателях с целью уменьшения габаритных размеров и массы изоляция в основном осуществляется твердыми материалами. Широко распространены маломасляные выключатели серии ВМП-10 (выключатель масляный подвесного типа), предназначенные для работы при номинальном напряжении 10 кВ. Номинальный ток в зависимости от контактной системы изменяется от 600 до 3200 А. Номинальный ток, отключения достигает 31,5 кА при напряжении 10 кВ, номинальная мощность 550 MB-А. Полное время отключения примерно 0,12—0,13 с при номинальном токе отключения.
Контактная система, ДУ и устройство, превращающее вращательное движение рычагов в поступательное движение контактов, смонтированы в виде единого блока полюса 1 (рис. 4). Этот блок с помощью опорных изоляторов 2 крепится к стальной раме 3. В верхней головке полюса S расположены подвижный контакт и механизм, в нижней 9 — неподвижный контакт. В раме установлены вал выключателя 5, отключающая пружина, пружинный буфер включения и масляный буфер отключения 6. Вал 5 связан с выходным рычагом механизма полюса 7 с помощью прочной изоляционной тяги 4.
При включении изоляционная тяга 4 поворачивает выходной рычаг полюса 7 против часовой стрелки и производит замыкание контактов. Отключающая пружина при этом растягивается, а пружинный буфер включения сжимается. Этот буфер развивает большую силу на небольшом ходе, соответствующем ходу подвижного контакта в розетке, и создает необходимую для гашения дуги скорость перемещения подвижного контакта.
Разрез нижней части блока полюса представлен на рис. 5. Для уменьшения обгорания концы ламелей розеточного контакта 1, подвергающиеся воздействию дуги, облицованы металлокерамикой. Нижняя головка 2 имеет съемную крышку 3, на которой и укреплен розеточный контакт 1, При ревизиях и ремонтах съемная крышка 3 вынимается вместе с розеточным контактом 7.

Маломасляный выключатель ВМП-10
Рис 4 Маломасляный выключатель ВМП-10

ДУ газового дутья заключено в стеклоэпоксидный цилиндр 4. ДУ собирается из пластин фибры, гетинакса и электрокартона, в которых вырезаны отверстия, образующие каналы и полости для гашения дуги. Каждый из трех каналов (один из них виден на рис. 5) вначале идет горизонтально, а затем вертикально. Все пластины ДУ стягиваются фибровыми или текстолитовыми шпильками. Камера заполнена трансформаторным маслом 7.
Для ограничения давления при больших токах и создания необходимого давления вблизи нулевого значения тока ДУ имеет воздушный буфер А (рис. 5). Давление в ДУ достигает наибольшего значения вблизи максимального значения тока. Под действием этого давления масло сжимает воздух в буфере, в нем аккумулируется энергия. При приближении тока к нулю мощность в дуге и давление резко уменьшаются. Энергия, накопленная в буфере, позволяет создать вблизи нуля тока такое давление, которое необходимо для гашения дуги.
Под действием дуги, возникающей при расхождении контактов, масло разлагается и образующиеся газы создают в камере давление. В тот момент, когда тело подвижного контакта 6 (свеча) откроет первую щель, возникает газовое дутье, и при прохождении тока через нуль возможно гашение дуги. Обдув дуги газами еще более усиливается после открытия свечей второго и третьего каналов.

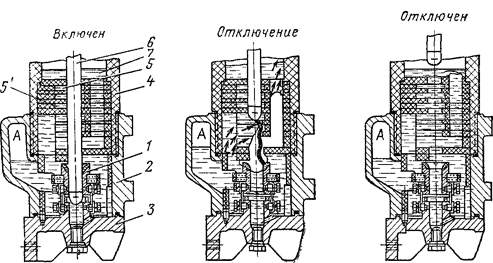

Нижняя часть полюса выключателя ВМП-10
Рис. 5. Нижняя часть полюса выключателя ВМП-10

Обычно гашение дуги с большим током происходит после открытия первых двух щелей.
При отключении малых токов в камере ДУ давление невелико и дуга не гаснет после открытия всех трех щелей, а затягивается в масляные карманы 5 в верхней части ДУ. Когда подвижный контакт, поднимаясь вверх, входит в первый снизу карман 5', под действием дуги масло в кармане разлагается и газы стремятся выйти вниз, охлаждая дуговой промежуток. Процесс усиливается по мере включения новых карманов. В результате удается надежно отключать критические токи (1—2 кА).
Газы, образующиеся в процессе гашения дуги, выходят через зигзагообразный  канал в верхней  головке полюса.
Верхняя часть полюса выключателя ВМТ-110
Рис. 6. Верхняя часть полюса выключателя ВМТ-110
Дугогасительная камера встречно-поперечного дутья
Рис. 7. Дугогасительная камера встречно-поперечного дутья

Во избежание выброса масла из полюса в его верхней части установлен специальный маслоотделитель.
При напряжении 110 и 220 кВ пока еще широко используются баковые выключатели с поминальным током отключения 20—40 кА. В 75 % случаев ток КЗ не превышает 20 кА и замена их маломасляными выключателями может дать большой технико-экономический эффект.
Созданы маломасляные выключатели серии ВМТ на напряжение 110 и 220 кВ с номинальным током 1000 А и номинальным током отключения 20 кА. Время отключения 0,08, время включения 0,15 с. Эти выключатели работают в цикле АПВ со временем бестоковой паузы 0,3 с. В трехфазном выключателе ВМТ на напряжение 110 кВ (рис. 9) включение всех трех полюсов производится одним пружинным приводом. Верхняя часть одного полюса показана на рис. 6. На этом рисунке 1 — нижний токоподвод, 2— подвижный контакт круглого сечения, 3— дугогасительная камера, 4 — изолятор, 5 — колпак, 6 — расширительный объем, 7— маслоуказатель, 8 — верхний токоподвод, 9 — неподвижный контакт. Внутренняя полость ДУ герметизирована, и наверху находится расширительный объем 6, в котором имеется воздух или азот при давлении 0,5—1 МПа. При отключении емкостных токов ненагруженных линий наличие расширительного объема облегчает гашение дуги, так как масло воздействует на дугу под давлением 0,5— 1 МПа. Сама дуга из-за малости тока не может создать необходимое давление газа.
ДУ выключателя залито трансформаторным маслом. При отключении контакт 2 движется вниз и между контактами 2 н9 загорается электрическая дуга. В камере быстро поднимается давление. В выключателе используется камера встречно-поперечного дутья (рис. 7). Под давлением образовавшихся газов масляный поток подводится из каналов А и Б перпендикулярно дуге. При соприкосновении с дугой масло образует газопаровую смесь, которая вытекает через дутьевые щели В и Г. При этом столб дуги интенсивно охлаждается и дуга гаснет за 0,02— 0,03 с.
В выключателе применен оригинальный механизм привода контактов (рис. 8). Стальные тросы 3 обвивают шкив 1, сидящий на главном валу 2 механизма управления (на него действуют отключающие пружины и включающий привод). Тросы 3 связаны со стеклопластиковыми тягами 4, которые перемещают подвижный контакт 8. Плавный останов механизма в крайних положениях осуществляется масляным 5 и резиновым 9 буферами. Верхние концы тяг 4 связаны с тросом 7, который перекатывается по блоку 6. Простой и легкий механизм позволяет получить высокий КПД и сообщить контактам скорость при включении до 9 м/с, что обеспечивает надежную работу выключателя в режиме АПВ. При этом требуется пружинный привод с относительно небольшой работой включения (2300 Дж). Заводка включающих пружин выключателя за время 20 с производится электродвигателем мощностью 1,1 кВт.



Механизм привода контактов выключателя ВМТ-110
Рис. 8. Механизм привода контактов выключателя ВМТ-110
Общий вид выключателя ВМТ-110
Рис. 9. Общий вид выключателя ВМТ-110

Для обеспечения работы при низких температурах (до —60 °С) выключатель снабжен электроподогревающим устройством. Общий вид выключателя дан на рис. 9. Выключатель на напряжение 220 кВ имеет два разрыва на полюс. Каждый полюс смонтирован на отдельной раме. Номинальный ток отключения выключателя 20 кА.
При напряжении выше 220 кВ целесообразно применение нескольких разрывов, соединенных последовательно. В настоящее время маломасляные выключатели с такой компоновкой строятся на напряжение до 500 кВ.
По сравнению с баковыми и воздушными маломасляные выключатели обладают следующими преимуществами:
1. Они имеют меньшие массу и габаритные размеры при малом объеме масла.
2. ДУ всегда готово к работе независимо от наличия сжатого воздуха.
3. Осмотр и ремонт дугогасительных камер и контактов возможен без слива масла, что обеспечивает удобство эксплуатации.
4. Путем применения унифицированных узлов выключатель довольно легко можно выполнить на напряжение до 500 кВ.
Однако эти выключатели имеют и недостатки:
1. Они менее надежны в работе, чем баковые. Изоляционные детали — рубашки, опорная изоляция — подвергаются повышенным механическим нагрузкам. Номинальный ток отключения маломасляных выключателей пока ниже, чем у баковых.
2. Маломасляные выключатели, как правило, не допускают установки встроенных трансформаторов тока.
Благодаря своим преимуществам маломасляные выключатели найдут широкое распространение в установках с напряжением 6—10 кВ.
При напряжении 35—220 кВ масляные выключатели будут вытесняться вакуумными и элегазовыми.
