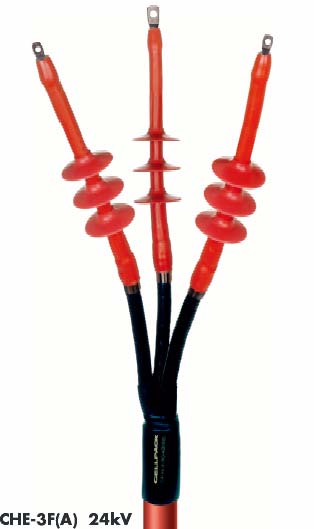

Концевая муфта наружной установки типа CHE-3F(A), производства Cellpack.
Для трехжильных кабелей с полимерной изоляцией всех типов на напряжение до 36 кВ
Применение:
Концевые муфты наружной установки типа CHE - 3F(A) предназначены для оконцевания трехжильного кабеля с полимерной изоляцией (поливинилхлорид, термопластический или "сшитый" полиэтилен, этилен - пропиленовый резиновый сополимер - EPR) с различными материалами полупроводящих слоев, типами медных экранов (ленточный, проволочный).
Конструкция:
Комплект концевой муфты включает:
- Один комплект одножильных концевых муфт (красного цвета);
- Комплект трехжильной перчатки (черного цвета) с различными длинами термоусажиаемых трубок. Возможна поставка по заказу термоусаживаемых трубок (Рис. А, элемент 8) длиной более 300 мм.
Свойства:
- Быстрый, легкий и безопасный монтаж, благодаря применению технологий наложения и термоусадки;
- Надежное управление и рассредоточение силовых линий электрического поля, благодаря применению силиконового элемента сглаживающих напряженность электрического поля, не теряющего своей эластичности с течением времени;
- Размер муфты подходит для применения кабельных наконечников любых типов;
- Неограниченное время складского хранения;
- Немедленный ввод кабельной линий в работу сразу после монтажа муфты.
Поставка:
- Стандартная упаковка для трехфазных кабелей с проволочным медным экраном без броневого покрова не содержит кабельных наконечников. Принадлежности для кабелей с ленточным экраном и/или броневым покровом, так же как и необходимые кабельные наконечники могут быть заказаны дополнительно и включены в комплект.
- Кабельный наконечник.
- Герметизирующая мастика.
- Стойкая к отрицательным воздействиям атмосферы и возникновению трекинговых дорожек термоусаживаемая трубка.
- Силиконовая юбка.
- Элемент сглаживающий напряженность электрического поля.
- Полупроводящий слой.
- Изоляция жилы.
- Обжимная ленточная пружина.
- Трехжильная термоусаживаемая перчатка.
Типоразмеры муфт типа CHE - 3F(A)
Тип муфты | Сечение жил, мм2 | Минимальный диаметр* поверх изоляции жилы, мм | Общая длина, мм | Количество юбок на фазу, шт | Диаметр юбок, мм |
Uo/U(Um) 6/10 (12) кВ - 6.35/11 (12) кВ | |||||
CHE - 3F(A) 12 кВ | 10 - 25 | 9.9 | 220 | 1 | 80 |
CHE - 3F(A) 12 кВ | 25 - 95 | 13.2 | 220 | 1 | 85 |
CHE - 3F(A) 12 кВ | 95 - 240 | 18.2 | 220 | 1 | 85 |
CHE - 3F(A) 12 кВ | 150 - 400 | 20.9 | 220 | 1 | 85 |
Тип муфты | Сечение жил, мм2 | Минимальный диаметр* поверх изоляции жилы, мм | Общая длина, мм | Количество юбок на фазу, шт | Диаметр юбок, мм |
Uo/U(Um) 8.7/15 (17.5) кВ | |||||
CHE - 3F(A) 17 кВ | 16 - 50 | 13.2 | 400 | 2 | 85 |
CHE - 3F(A) 17 кВ | 70 - 240 | 18.2 | 400 | 2 | 85 |
CHE - 3F(A) 17 кВ | 150 - 300 | 20.9 | 400 | 2 | 85 |
CHE - 3F(A) 17 кВ | 185 - 400 | 24.2 | 400 | 2 | 85 |
Uo/U(Um) 12/20 (24) кВ | |||||
CHE - 3F(A) 24 кВ | 10 - 35 | 13.2 | 400 | 3 | 85 |
CHE - 3F(A) 24 кВ | 25 - 95 | 18.2 | 400 | 3 | 85 |
CHE - 3F(A) 24 кВ | 70 - 240 | 20.9 | 400 | 3 | 85 |
CHE - 3F(A) 24 кВ | 120 - 300 | 24.2 | 400 | 3 | 85 |
Uo/U(Um) 18/30 (36) кВ - 19/33 (36) кВ | |||||
CHE - 3F(A) 36 кВ | 35 - 70 | 20.9 | 600 | 4 | 85 |
CHE - 3F(A) 36 кВ | 50 - 150 | 24.2 | 600 | 4 | 85 |
CHE - 3F(A) 36 кВ | 150 - 400 | 28.6 | 600 | 4 | 115 |
* Минимальный диаметр поверх изоляции при удаленном полупроводящем слое изоляции.
Примечание: Для кабелей с максимальным напряжением Um =7.2 кВ (Uном =6 кВ) возможно использование
муфт с Um =12 кВ (Uном =10 кВ). (Проверьте минимальный диаметр поверх изоляционного слоя)
Принадлежности: В стандартный комплект не входят следующие принадлежности (они могут быть заказаны дополнительно и включены в комплект).
- Прессуемые медные кабельные наконечники типа DK-CU-V;
- Прессуемые алюминиевые кабельные наконечники типа DK-AL-LD;
- Кабельные наконечники типа SK-V-AS со срывными головками болтов для алюминиевых или медных токоведущих жил;
- Комплект заземления типа EGA для кабелей с ленточным экраном и/или бронированным покровом.
