КНЭ концевые муфты

Эпоксидные концевые муфты КНЭ предназначены для оконцевания кабелей с бумажной изоляцией 1, 6 и 10 кВ с жилами сечением до 240 мм2 для присоединения к открыто установленному электрооборудованию и при переходе кабельных линий в воздушные.
Муфты для кабелей до 1 кВ выпускают по ТУ 36-1680-82, а для 6 и 10 кВ — по ТУ 36-472-82.

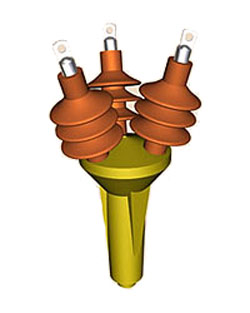

концевые муфты КНЭ

Марка муфты

Напряжение, кВ

Число жил кабеля

Сечение основной жилы кабеля, мм2

Размеры, мм

А

Б

В

С

D

КНЭ 1-1

1

3

16...120

347

296

171

36

КНЭ 1-й



3

150...240

382

330

203

46

4КНЭ1-1



4

16...95

347

296

171

36

98

4КНЭ1-П



4

120...185

382

330

203

46

110

КНЭ 10-1

6-10

3

16...120

550

540

272

48

КНЭ10-П



3

150...240

560

540

248

61

-

* d — диаметр вводного отверстия.

Концевая муфта КНЭ: а — для трехжильного кабеля до 1 кВ; б. г — для четырехжильного до 1 кВ; в — для кабелей 6 и 10 кВ 1 — кабельный наконечник; 2 — проходной изолятор; 3 — корпус муфты; 4 — скоба для крепления; 5 — провод заземления; 6 — подмотка из самосклеивающихся или хлопчатобумажных лент с промазкой компаундом; 7 — проходной изолятор четвертой жилы

Марка муфты

Размеры, мм

а*

а,

D

D1

d2

d3*

d

КНЭ1-1

157

90

52

36

КНЭ1-Н

162

100

62

46

4КНЭ1-1

157

80

90



52

28

36

4КНЭЫ]

162

80

100



62

30

46

КНЭ10-1

250

121

110

56

38

КНЭ10-П

275

130

120

65

48

* Размеры А, и D3 относятся только к изолятору четвертой жилы

Эпоксидные проходные изоляторы: на 6—10 кВ; б — до 1 кВ для основной жилы; в — то же для четвертой жилы
Примечания: 1. Ступень брони для всех муфт составляет 60 мм, а ступень оболочки — 50 мм.
2. Четвертая (нулевая жила) кабеля при монтаже муфты 4КНЭ1 укорачивается по месту так, чтобы обеспечивать полную заливку трубчатой части источника в изоляторе для четвертой жилы.

 Материалы и изделия для монтажа муфт КНЭ


Материал или изделие

Расход на муфту

КНЭ1-1

КНЭ 1-II

4КНЭ1-1

4КНЭ1-II

КНЭ 10-1

КНЭ10-II

Корпус, шт.

1

1

1

1

1

1

Изолятор, шт.

3

3

4

4

3

3

Смесь эпоксидного компаунда с













пылевидным кварцем КП-2 или













КП-3, кг













К-115

1,6

2,8

1,6

2.8

3/0,2

4,2/0,3

или К-176

1,6

2,8

1,6

2,8

3/0,2

4,2/0,3

или Э-2200

1.6

2.8

1,6

2,8

3/0,2

4,2/0.3

Отвердитель для компаунда К-115,













полиэтиленполиамин или
диэтилентриамин

0,08

0,14

0,08

0,14

0,16/0,01

0,23/0,015

УП-0633М

0,18

0,31

0,18

0,31

0,33/0,022

0,46/0,033

Отвердитель для компаунда К-176,













полиэтиленполиамин или
диэтилентриамин

0,06

0,11

0,06

0,11

0,13/0,01

0,18/0,01

УП-0633М

0,14

0,25

0,14

0,25

0,27/0,02

0,38/0,03

Отвердитель для компаунда













Э-2200, кг:













полиэтиленполиамин или
диэтилентриамин

0.06

0.11

0.06

0.11

0.13/0.01

0.18/0.01

Перчатки резиновые медицинские размером не менее № 10. пар

1

1

1

1

1

1

Жир паяльный, кг

0,025

0,025

0,025

0,025

0,025

0,025

Лента самосклеивающаяся маслостойкая ЛЭТСАР ЛПм шириной













25 мм, кг

0,1

0,12

0,1

0,12

0,15

0,15

Лента хлопчатобумажная













шириной 15...20 мм, м

15

15

15

15

20

20

Нитки льняные, м

30

30

30

30

30

30

Пластилин, га-

0,05

0,05

0,05

0,05

0,05

0,05

Припой, кг:













ПОССу 30-2 или
ПОССу 30-0,05

0,06

0,07

0,06

0,07

0,06

0,07

А

0,05

0,05

0,05

0,05

0,05

0,05

Провод медный гибкий луженый
класса IV с напрессованным
наконечником, м

0,8

0,8

0,8

0,8

0,8

0,8

Проволока стальная оцинкованная диаметром 1... 1,4 мм, м

1,5

2

1,5

2

1,5

2

Клей ПЭД-Б

0,08

0,08

0,08

0,08

0,08

0,08

Колпачок для уплотнения













изоляторов при заливке, шт.

2

2

2

2

2

2

То же четвертой жилы, шт.

1

1

1

1

1

1

Мешалка деревянная, шт.

1

1

1

1

1

1

Мерная емкость для отвердителя с делениями через 5 г, шт.

1

1

1

1

1

1

Втулка уплотнительная разъемная, шт.

1

1

1

1

1

1

Салфетка бязевая площадью 0,09 м2, шт.

1

1

1

1

1

1

Шнур асбестовый ШАОН-3 диаметром 3 мм, кг

0,05

0,05

0,05

0,05

0,05

0,05

Ветошь обтирочная без ворса сорт 625, кг













0,5

 0,5

0,5

0,5

0,5

0,5

  1. Смесь эпоксидного компаунда с пылевидным кварцем и отвердителями для муфт КНЭ 10-1 и КНЭ10-Н приведена в числителе для заливки в корпус, в знаменателе — для подмотки.
  2. При использовании подмоток из самосклеивающейся маслостойкой ленты ЛЭТСАР ЛПм не применяются лента хлопчатобумажная и эпоксидный компаунд с отвердителем для подмоток, количества которых приведены в знаменателе.
  3. Клей ПЭД-Б применяется при монтаже муфт на кабелях с наружным поливинилхлоридным шлангом.
