Выбор стальных осей для кабельных барабанов |
№ барабана по
ГОСТ 515-77 |
Размеры барабана, мм |
|
Длина оси, мм |
Наружный диаметр |
Ширина (с учетом длины шпилек) |
Диаметр отверстия |
8 |
800 |
350 |
50 |
800 |
8а |
800 |
515 |
50 |
1000 |
10 |
1000 |
650 |
50 |
1100 |
12 |
1220 |
650 |
70 |
1100 |
12а |
1220 |
850 |
70 |
1310 |
14 |
1400 |
875 |
70 |
1400 |
14а |
1400 |
650 |
70 |
1100 |
17 |
1700 |
975 |
80 |
1400 |
18 |
1800 |
1120 |
80 |
1600 |
18а |
1800 |
1120 |
80 |
1600 |
20 |
2000 |
1250 |
100 |
1700 |
20а |
2000 |
1320 |
100 |
1760 |
22 |
2200 |
1250 |
100 |
2000 |
22а |
2200 |
1300 |
100 |
2000 |
226 |
2200 |
1350 |
100 |
2000 |
25 |
2500 |
1600 |
120 |
2100 |
26 |
2650 |
1800 |
120 |
2200 |
30 |
3000 |
2180 |
150 |
2800 |

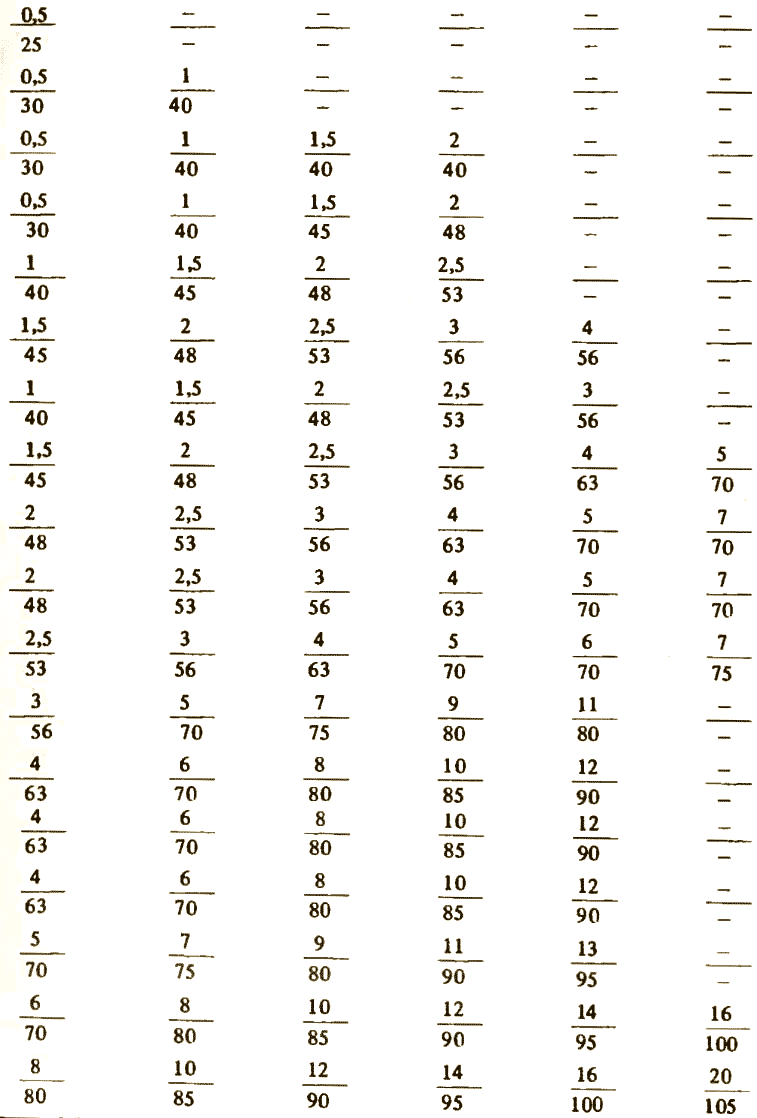

Масса барабана с кабелем, т Диаметр оси по ГОСТ 2590-71*. мм
|
