4.6. Блочные железобетонные подстанции заводской готовности типа РТП/ОЭнТ-1-20/0,4-У1
Блочные железобетонные подстанции заводской готовности типа РТП/ОЭнТ-1-20/0,4-У1 (далее РТП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.
РТП может быть изготовлено с применением малогабаритных распределительных устройств типа РУ-СТ20(аналог RM-6, SM-6) с выключателями нагрузки в элегазовой изоляции FLUORC, вакуумными выключателями серии FLUVAC и вакуумными выключателями серии VEIVACUUM-L.
Варианты комплектации РТП/ОЭнТ-1-20/0,4-У1
Варианты комплектации указаны в таблице 4.11.
Таблица 4.11



Тип ячеек

Кол-
во ячеек шт.

Производитель ячеек

Тип выключателя

Производитель выключателя

РТП/ОЭнТ- 1-20/0,4-У1

РУ-СТ20 (аналог RM-6, SM-6)

30

ХК«ОЭнТ»

FLUORC FLUVAC, VEIVACUUM-L

«Areva» (Италия)

Для ячеек РУ-СТ20(аналог RM-6, SM-6) схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.
РУ-0,4 кВ комплектуется низковольтными комплектными устройствами типа НКУ-СТ. В качестве коммутационных аппаратов предусмотрено использование автоматических выключателей, выключателей нагрузки, плавких вставок.
Таблица 4.12
Конструктивные характеристики РТП/ОЭнТ-1-20/0,4-У1


РТП/ОЭнТ-1 -20/0,4-У1

Габариты, мм (BxLxH)

S, м2

11000x9100x2900

100,1

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для РТП, представлены в графической части, лист 76-81.

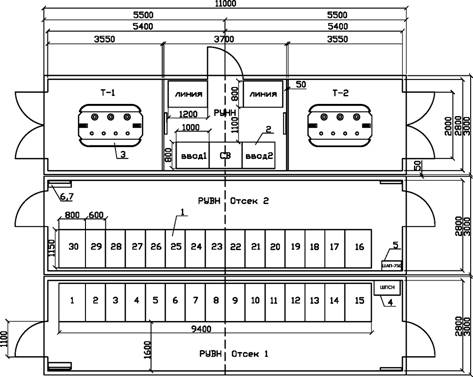

РТП/ОЭнТ- 1 -20/0,4-У1 размеры











ЭПГК- 1000/08—ЭС





















РТП/ОЭнТ- 1 -20/0,4-У1











Изм

Лист

№ документа

Подп.

Дата

Разраб







Основные размеры здания

Стадия

Лист

Листов

Проб.







Р

76

1

Т. контр.







Н. контр.









ЗАО "ХК "ОЭнТ" г.Москва

Утб.















Принципиальная однолинейная схема РУ—СТ20 (аналог RM-6.SM-6) и НКУ-СТ











ЭПГК- 1000/08—ЭС





















РТП/ОЭнТ- 1 -20/0,4-У1











Изм

Лист

№ документа

Подп.

Дата

Разраб







Принципиальная однолинейная схема РУ—СТ20 (аналог RM-6.SM-6) и НКУ-СТ

Стадия

Лист

Листов

Проб.







Р

77

1

Т. контр.







Н. контр.









ЗАО "ХК "ОЭнТ" г.Москва

Утб.















Na

Наименование

Обозначение

кол.



1.

Комплектное распределительное устройство

PV-CT20 аналог RM—6i SM-6)

30.



2.

Трансформатор SIEMENS

4HB6467—3UAQ5 2500 кВА

2.



3.

Низковольтное комплектное устройство

НКУ-СТ

5.



4.

Шкаф собственных нужд

ШПСН

1.



5.

Шкаф аварийного питания

ШАП—750

1.



6.

Тепловой конвертор

ЭВНБ- 1,5М 1,5кВт

6.



7.

Полка инвентарная



2.





Компоновка оборудования РТП с











ЭПГК- 1000/08—ЭС





















РТП/ОЭнТ-1 -20/0,4-У1











Изм

Лист

№ документа

Подп.

Дата

Разраб







Компоновка оборудования РТП с
ячейками РУ-СТ20 (аналог RM-6.SM-6) и НКУ-СТ

Стадия

Лист

Листов

Пров.







Р

78

1

Т. контр.







Н. контр.









ЗАО "ХК "ОЭнТ" г. Москва

Утв.

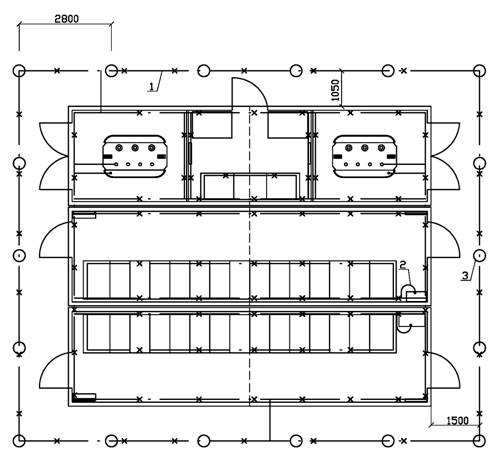

Контур заземления
Сталь полосовая 40x4 ГОСТ 103-76
Сталь полосовая 25x4 ГОСТ 103-76 З.Электрод заземления 2,5м.Ст. уг. 50x50x5
Внутренний контур заземления проходит по стенам на высоте 400 мм. от пола.











ЭПГК- 1000/08—ЭС





















РТП/ОЭнТ- 1 -20/0,4-У1











Изм

Лист

№ документа

Подп.

Дата

Разраб







Контур заземления

Стадия

Лист

Листов

Проб.







Р

79

1

Т. контр.







Н. контр.









ЗАО "ХК "ОЭнТ" г. Москва

Утб.

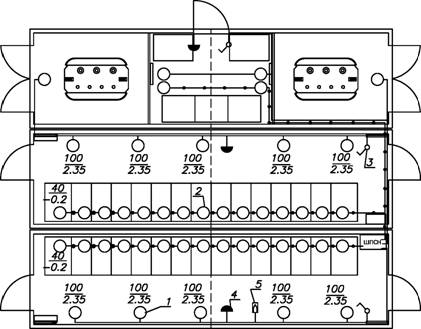

РТП/ОЭнТ- 1 -20/0,4-У1 освещение

Марка Поз.

Обозначение на плане

Наименование оборудования

Кол.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

14

НПП-03-100-005

Устанавливаются в РУВН,РУНН и отсеках силовых трансформаторов

2

Светильники с лампами накаливания 12В

32

ПСХ 60-002

Устанавливаются в кабельном подвале

3

Выключатель поворотный

3

А016-001



4

Розетка

3

РА16-236



5

Датчик температуры

1

ДТКБ53



Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В.
Напряжение питания сети освещения подвального помещения -12В 100 —Мощность лампы в светильнике, Вт
2,35м—Высота подвеса светильника над полом м
Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 ml Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ—20. Металлорукав крепится к стенам держателями 20мм .
Светильники ~220 В крепятся на стенах
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Светильники 12 В подвального освещения в РУВН смонтировать на стенах на расстоянии —0,2 ml от потолка
Датчик температуры устанавливается на стену на высоте 2м











ЭПГК- 1000/08—ЭС





















РТП/ОЭнТ- 1 -20/0,4-У1











Изм

Лист

№ документа

Подп.

Дата

Разраб







Освещение

Стадия

Лист

Листов

Пров.







Р

80

1

Т. контр.







Н. контр.









ЗАО "ХК "ОЭнТ" г.Москва

Утв.















РТП/ОЭнТ- 1 -20/0,4-У1 СН











ЭПГК- 1000/08—ЭС





















РТП/ОЭнТ- 1 -20/0,4-У1











Изм

Лист

№ документа

Подп.

Дата

Разраб







Собственные нужды.

Стадия

Лист

Листов

Проб.







Р

81

1

Т. контр.







Н. контр.









ЗАО "ХК "ОЭнТ" г.Москва

Утб.
