4.4. Блочные железобетонные подстанции заводской готовности типа СП/ОЭнТ-1-20-У1
Блочные железобетонные подстанции заводской готовности типа СП/ОЭнТ-1-20-У1 (далее СП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.
Варианты комплектации СП/ОЭнТ-1-20-У1
СП может быть изготовлено с применением малогабаритных распределительных устройств типа РУ-СТ20 (аналог RM-6, SM-6) с выключателями нагрузки в элегазовой изоляции FLUORC. Варианты комплектации указаны в таблице 4.7.
Таблица 4.7


СП/ОэнТ- 1-20-У1

Тип ячеек

Кол-во ячеек шт.

Производитель ячеек

Тип выключателя

Производитель выключателя

РУ-СТ20 (аналог RM-6, SM-6)

20

ХК«ОЭнТ»

FLUORC

«Areva» (Италия)

Для ячеек РУ-СТ20(аналог RM-6, SM-6) схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.
Таблица 4.8
Конструктивные характеристики СП/ОЭнТ-1-20-У1


СП/ОЭнТ-1 -20-У1

Габариты, мм (BxLxH)

S, м2

6050x6500x2900

39,325

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для СП, представлены в графической части, лист 62- 67.

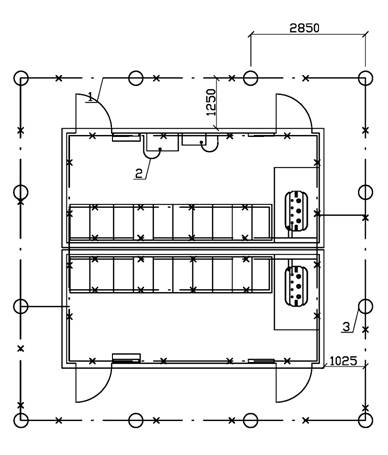

СП/ОЭнТ— 1 —20—У1 размеры











ЭПГК- 1000/08—ЭС





















СП/ОЭнТ— 1 —20—У1











Изм

Лист

Ыедок

Подп.

Дата

Разраб







Основные размеры здания

Стадия

Лист

Листов

Проб.







Р

62

1

Т. контр.







Н. кон тр.









ЗАО "ХК "ОЭнТ" г.Москва

Утб.















Принципиальная однолинейная схема РУ-СТ20











ЭПГК- 1000/08—ЭС





















СП/ОЭнТ— 1 —20—У1











Изм

Лист

Ыедок

Подп.

Дата

Разраб







Принципиальная однолинейная схема РУ-СТ20 (аналог RM-6.SM—6)

Стадия

Лист

Листов

Проб.







Р

63

1

Т. контр.







Н. кон тр.









ЗАО "ХК "ОЭнТ" г.Москва

Утб.















Спецификация оборудования


Наименование

Обозначение

кол.

1.

Комплектное распределительное устройство

РУ-СТ20 'аналог RM—6, SM-6)

20.

2.

Трансформатор

ТСЗ—40 кВА

2.

3.

Шкаф собственных нужд

ШПСН

1.

4.

Шкаф аварийного питания

ШАП—750

1.

5.

Тепловой конвертор

ЭВНБ- 1,5М 1,5кВт

4.

6.

Полка инвентарная



2.

Компоновка оборудования РП с ячейками РУ-СТ20











ЭПГК- 1000/08—ЭС





















СП/ОЭнТ-1-20-У1











Изм

Лист

Ыедок

Подп.

Дата

Разраб







Компоновка оборудования РП с ячейками РУ-СТ20 (аналог RM—6.SM—6)

Стадия

Лист

Листов

Пров.







Р

64

1

Т. контр.







Н. кон тр.









ЗАО "ХК "ОЭнТ" г.Москва

Утв.















Контур заземления
Сталь полосовая 40x4 ГОСТ 103-76
Сталь полосовая 25x4 ГОСТ 103-76
З. Электрод заземления 2,5м.Ст. уг. 50x50x5
Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.











ЭПГК- 1000/08—ЭС





















СП/ОЭнТ— 1 —20—У1











Изм

Лист

Ыедок

Подп.

Дата

Разраб







Контур заземления

Стадия

Лист

Листов

Проб.







Р

65

1

Т. контр.







Н. кон тр.









ЗАО "ХК "ОЭнТ" г.Москва

Утб.

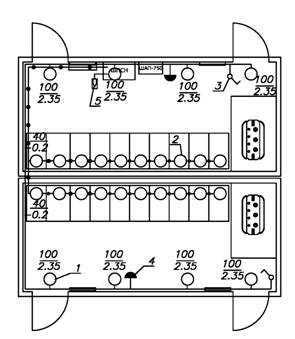

СП/ОЭнТ— 1 —20—У1 освещение

Марка Поз.

Обозначение на плане

Наименование оборудования

Кол.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

8

НПП-03-100-005

Устанавливаются в РУВН

2

Светильники с лампами накаливания 12В

20

ПСХ 60-002

Устанавливаются в кабельном подвале

3

Выключатель поворотный

2

А016-001



4

Розетка

2

РА16-236



5

Датчик температуры

1

ДТКБ53



Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В.
Напряжение питания сети освещения подвального помещения ~12В 100 —Мощность лампа в светильнику Вт
2,35м—Высота подвеса светильника над полом, м
Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 м Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ—20. Металлорукав крепится к стенам держателями 20мм .
Светильники ~220 В крепятся на стенах
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Светильники 12 В подвального освещения в РУВН смонтировать на стенах на расстоянии —0,2 м. от потолка
Датчик температуры устанавливается на стену на высоте 2м.











ЭПГК- 1000/08—ЭС





















СП/ОЭнТ— 1 —20—У1











Изм

Лист

Ыедок

Подп.

Дата

Разраб







Освещение

Стадия

Лист

Листов

Пров.







Р

66

1

Т. контр.







Н. кон тр.









ЗАО "ХК "ОЭнТ" г.Москва

Утв.

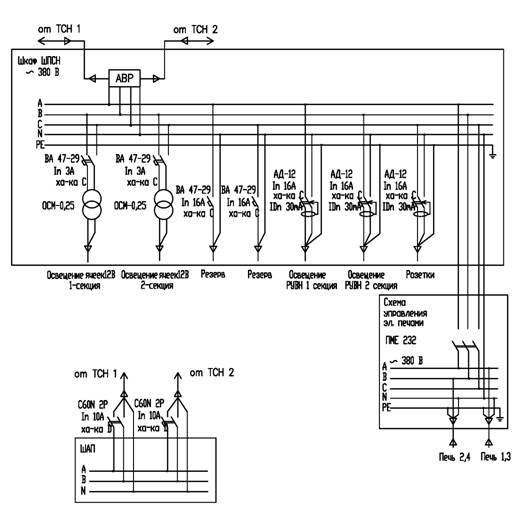

Собственные нужды











ЭПГК- 1000/08—ЭС





















СП/ОЭнТ- 1-20-У1











Изм

Лист

Ыедок

Подп.

Дата

Разраб







Собственные нужды.

Стадия

Лист

Листов

Проб.







Р

67

1

Т. контр.







Н. кон тр.









ЗАО "ХК "ОЭнТ" г. Москва
