ECO2: GMA
Распредустройства среднего напряжения ECO2: GMA до 24 кВ с газовой изоляцией
Инструкция по эксплуатации
Alstom
ВАЖНОЕ УКАЗАНИЕ!
Единственно действительные инструкции по эксплуатации поставляются всегда вместе с соответствующим изделием. Наши изделия разрешается вводить в эксплуатацию, эксплуатировать, проводить их техническое обслуживание и ремонт, а также снимать с эксплуатации исключительно с использованием таких инструкций по эксплуатации, которые были приложены к соответствующему изделию непосредственно на заводе.
Настоящая инструкция по эксплуатации напротив передается заказчику по его желанию только в качестве источника информации.
На ее базе ни одно из наших изделий не разрешается вводить в эксплуатацию, эксплуатировать, проводить его техническое обслуживание и снимать с эксплуатации.
Несоблюдение настоящего указания чревато тяжелыми последствиями, а именно: повреждениями изделия и материальным ущербом, а также опасностью для жизни и здоровья персонала. Фирма Alstom за такой ущерб ответственности не несет.
Важные указания к инструкции по эксплуатации
Инструкция по эксплуатации представляет собой краткое обзорное описание способа эксплуатации распределительных устройств с общими чертежами (разделы 1 и 2).
Детальное описание операций по управлению и обслуживанию дано в разделе 3. Прямые ссылки на них содержатся в кратком описании способа эксплуатации распределительного устройства.
Законодательные положения и предписания по технике безопасности
Настоящая инструкция по эксплуатации составлена для распределительных устройств среднего напряжения ECO2: GMA до 24 кВ.
К управлению и обслуживанию распредустройства допускаются только квалифицированные электротехники.
Бесперебойная и надежная работа распредустройства предполагает его надлежащее обслуживание.
Надлежит в полном объеме соблюдать законодательные положения (DIN EN, DIN VDE, VDE, IEC) и установленные местными электроснабжающими организациями условия подключения, а также корпоративные правила техники безопасности.
При проведении работ по техническому обслуживанию (например, при замене штифтовых кабельных наконечников или испытании кабелей по истечении определенного срока эксплуатации) придерживаться положений VDE 0105, часть 1.
Распределительные устройства:
прошли типовое испытание, являются комплектными и имеют элегазовую изоляцию;
являются дугостойкими;
выполнены в соответствии с положениями DIN EN 60298 или публикации МЭК 60298 (заменившей DIN VDE 0670, часть 6);
предназначены для стандартных условий эксплуатации в соответствии с положениями DIN EN 60694 или публикации МЭК 60694 (заменившей DIN VDE 0670, часть 1000);
Класс нагревостойкости: „минус 5 в помещении"
Макс. температура +55 °C, при температуре окружающей среды выше 40 °C снижение расчетного рабочего тока.
Мин.температура -5 °C.
Отключающая способность предохранителя выключателя нагрузки соответствует МЭК 60420. Отводы с предохранителями, оснащенные системой срабатывания предохранителей на все полюса, отвечают требованиям МЭК 60420 или DIN EN 60420 (замена для DIN VDE 0670, часть 303).
В Федеративной Республике Германии действуют следующие предписания по управлению:
DIN EN 60298 или публикация МЭК 60298 (заменившая DIN VDE 0670, часть 6);
DIN EN 60129 или публикация МЭК 60129 (заменившая DIN VDE 0670, часть 2);
DIN EN 60265-1 или публикация МЭК 60265-1 (заменившая DIN VDE 0670, часть 301);
VDE 0682, часть 415 или публикация МЭК 61243-5.
VDE 0105, часть 1.
Рекомендация VDEW по эксплуатации силовых распределительных устройств.
Памятка „Электроустановки с элегазовой изоляцией" профессионального союза работников в сфере точной механики и электротехники.
Правила техники безопасности VBG 4 профессионального союза работников в сфере точной механики и электротехники.
Организации, эксплуатирующие установки вне Федеративной Республики Германии, должны
Рассматривать перечисленные положения в качестве основы.
Применять соответствующие действующие местные предписания.
Проводить возможно необходимые строительные мероприятия.
Надежность в эксплуатации и срок службы зависят от выполнения обслуживания и техухода в соответствии с предписаниями. Необходимо также соблюдать указания, приводимые в настоящей инструкции по эксплуатации.
Несоблюдение ставит под угрозу притязание, вытекающее из гарантии.
Общие чертежи

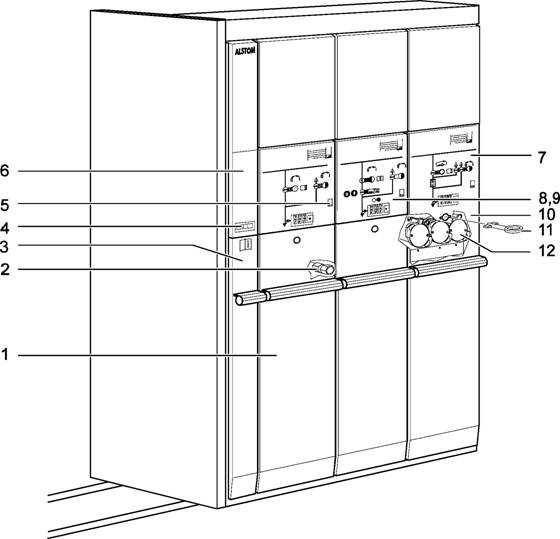

устройство ECO2: GMA
Экспликация
Крышка отсека кабельных присоединений
Клапан для заполнения
Отсек для вставной рукоятки-рычага и инструкций по эксплуатации (информационный отсек)
Индикатор IGIS
Заслонка для отпирания отсека кабельных присоединений
Модуль IGIS
Трансформаторный фидер
Отвод кабеля электросети
Функциональный блок с силовым выключателем
Крышка предохранителей
Двухбородочный ключ
1
Вставка предохранителя

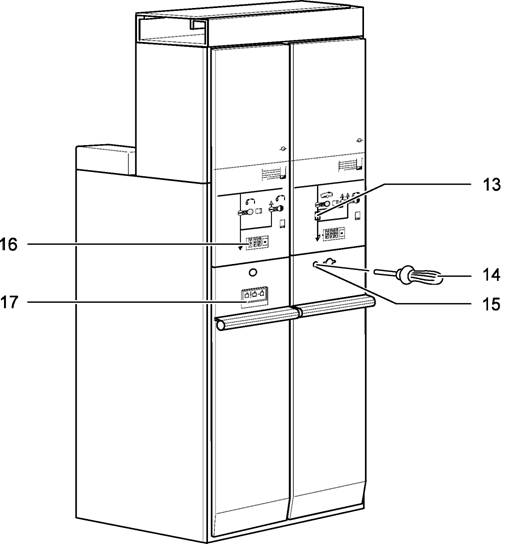

устройство ячеек ECO2: GMA
Экспликация
Символ предохранителя
Управляющий штифт
Отверстие
IVIS
Индикатор короткого замыкания

2 Обзор операций обслуживания


Операции обслуживания

Подробное описание см. раздел

Снять крышку предохранителя (10):
отпереть двухбородочным ключом (11),
откинуть к себе крышку предохранителя (1 0) и вытянуть вверх из направляющей.

3.1

Снять крышку отсека кабельных присоединений (1):
заземлитель „ВКЛ",
отпереть, приподнять и снять крышку отсека кабельных присоединений (1).

3.2

Коммутационные операции:
трансформаторный фидер с предохранительным блоком (7),
отвод кабеля электросети (8), функциональный блок с силовым выключателем (9).

3.3

При основной предупредительной сигнализации системы контроля газа ' ' IGIS (4) выключатель нагрузки не должен быть включен.



Замена вставок предохранителей (12).
Индикация срабатывания предохранителя отображается в символе предохранителя (13) как красная маркировка.

3.6

Контроль срабатывания предохранителей на все полюса:
выключатель нагрузки „ВКЛ",
управляющий штифт (14) до упора ввести в отверстие (15).



IVIS (16).
См. инструкцию по эксплуатации IVIS (интеллектуальная информационная система по напряжениям).



IGIS (4).
См. инструкцию по эксплуатации IGIS (интеллектуальная информационная система по газу).



Факультативный индикатор короткого замыкания (17).



Испытание кабеля.

3.8

Закрепить на панели управления запрещающую табличку „НЕ ВКЛЮЧАТЬ".



Испытание оболочки кабеля.
Корпус штекера не должен иметь контакт с заземленными частями установки. Штекеры не должны соприкасаться друг с другом; при необходимости разъединить штекеры.

3.9

Расчетное давление наполнения, манометр
расчетное давление наполнения при 20 °C составляет 0,30 бар
зеленое поле (рабочий диапазон).

3.11

Контроль влажности изоляционного газа:
Подключить к клапану заполнения (2) прибор для определения влажности газа методом точки росы,
температура точки росы не должна быть выше -10 °C.

3.12
