Безопасные и надежные разъединители и заземлители
Разъединитель
Разъединители создают безопасный изолирующий зазор, предназначенный для изолирования секций с разным потенциалом, например, шинные разъединители, изолирующие фидер. Устройство ELK-14 имеет два варианта компоновки - с одним разъединителем шины и с одним многофункциональным разъединителем.
Исполнительный механизм смонтирован в шкафу главного привода на передней части ячейки. Рукоятка доступа, указатель положения и механическая блокировка удобно размещены в шкафу местного управления. Доступ к ним осуществляется из коридора оператора.
Особенности

  1. Надежная элегазовая изоляция в изоляционном промежутке
  2. Надежное отключение тока зарядного тока сборных шин.
  3. Высокая термическая и динамическая стойкость при протекании номинального тока и тока короткого замыкания
  4. Однофазный барьерный изолятор
  5. Удобно расположенная модуль ручного оперирования для аварийного доступа
  6. Надежный трехполюсный исполнительный механизм
  7. Отдельный, механически подсоединенный указатель положения, доступ к которому осуществляется из шкафа местного управления
  8. Смотровое отверстие для проверки положения и состояния контактов

Заземлитель
Заземлители соединяют изолированные секции распределительного устройства с землей, что необходимо для защиты персонала во время технического обслуживания и монтажных работ. Фидерные присоединения часто оборудованы быстродействующими (с включающей способностью) заземлителями. Эти устройства способны заземлять наведенные токи воздушных линий электропередачи, разряжать более крупные емкости, таки как кабели, и обеспечивают безопасность при недостаточном обесточивании другого конца линии. Быстродействующие заземлители имеют в своем составе пружинный механизм, взводимый либо электродвигателем, либо с помощью модуля ручного оперирования.
Аналогично разъединителям, исполнительный механизм смонтирован в шкафу главного привода на передней части ячейки. Модуль ручного оперирования, указатель положения и механическая блокировка удобно размещены в шкафу местного управления. Доступ к ним осуществляется из коридора оператора.
Особенности

  1. Надежное заземление главной цепи
  2. Высокая термическая и динамическая стойкость к току короткого замыкания во включенном положении
  3. Быстродействующие заземлители: способны включаться на ток короткого замыкания и отключать наведенные токи
  4. Удобно расположенный модуль ручного оперирования
  5. Расположение блока привода вне отсека с элегазом
  6. Указатель положения, механически соединенный с подвижным контактом в шкафу местного управления
  7. Смотровые отверстия для проверки положения и состояния контактов
  8. Возможность установки элементов обеспечения безопасности, таких как замки

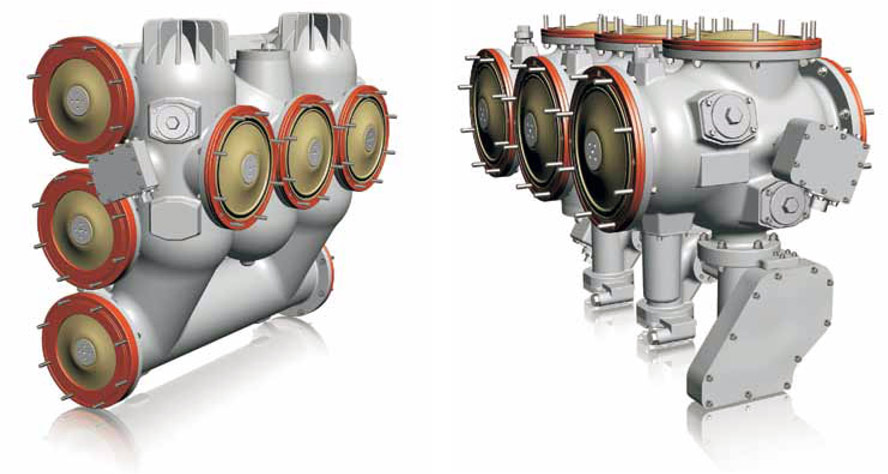

Разъединитель и заземлитель

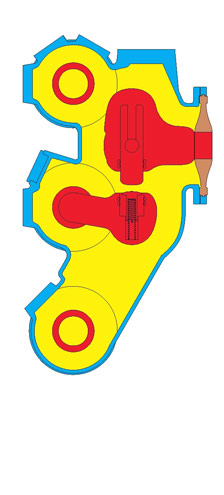

Разъединитель в модуле шины
Быстродействующий заземлитель

Разъединитель в модуле шины

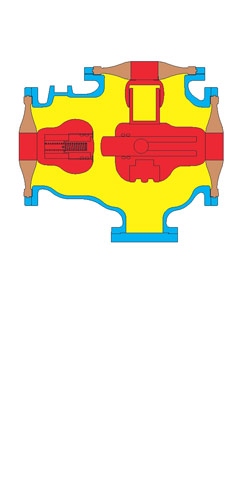

Разъединитель

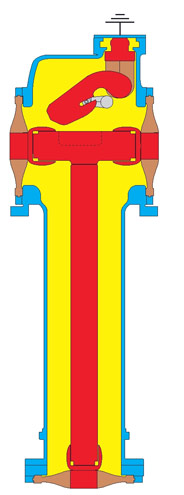

Быстродействующий заземлитель

Заземлитель для технического обслуживания

Разъединитель в модуле шины

Разъединитель

Быстродействующий заземлитель

Заземлитель для технического обслуживания
