ELK-14 - система с уникальной адаптивностью

Соединительные элементы
Распределительные системы должны быть достаточно гибкими для того, чтобы обеспечить соответствие техническим требованиям каждого отдельно взятого проекта. В связи с этим, АББ предлагает широкий ассортимент соединительных элементов различных форм и размеров, включая угловые, Т-образные и прямые соединительные элементы.
Соединительные элементы
Трансформаторные присоединения
Трансформаторные присоединения
Устройства ELK-14 оборудованы универсальным компенсатором расширения, поглощающим тепловое расширение и вибра ции во время эксплуатации и проведения строительных работ. При монтаже на площадке компенсационный элемент гарантирует возможность простого и гибкого соединения с соседними ячейками.

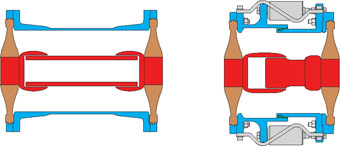

Прямой соединительный элемент            Компенсатор расширения


Угловое элемент                                    Т-образный элемент
Ограничители перенапряжений

Ограничители перенапряжений предназначены для ограничения коммутационных перенапряжений и перенапряжений при грозовых импульсах. В случае необходимости, ELK-14 может быть оборудован металл-оксидными ограничителями перенапряжения с элегазовой изоляцией. Ограничители перенапряжений полностью заключены в металлические корпуса. Номинальные характеристики и классы по разряду задаются отдельно для каждого конкретного проекта.
Интерфейсные соединения
Спектр КРУЭ АББ включает соединительные элементы для подключения периферийных устройств, таких как вводы с элегазовой изоляцией, корпуса для кабельных вводов и непосредственного подключения трансформаторов.
Трансформаторные присоединения

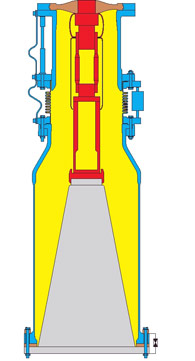

Стандартные трансформаторные присоединения обеспечивают непосредственное подключение силовых трансформаторов к распределительным устройствам с помощью шинопроводов с элегазовой изоляцией. Компенсация вибрации, термического расширения трансформаторов и распределительных устройств, а также перемещений, вызванных осадкой фундамента, осуществляется с помощью сильфона и компенсационного соединения. Для изоляции трансформатора при испытаниях предусмотрена высоковольтная вставка.
Особенности

  1. Эффективная компенсация вибраций
  2. Соединения между распределительным устройством с элегазовой изоляцией и трансформатором
  3. Возможность изоляции распределительного устройства от трансформатора для проведения испытаний
  4. Интерфейс в соответствии со стандартом IEC 61639
  5. Не требует технического обслуживания

Ввод элегаз-воздух

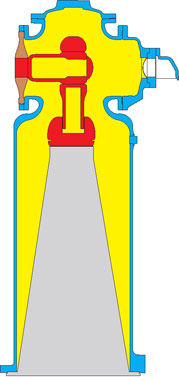

Кабельные отсеки
Кабельные отсеки
Конструкция ELK-14 предусматривает возможность подсоединения кабелей для маслонаполненных, сухих или штепсельных кабельных наконечников, входящих в объем поставки производителя аксессуаров.
Особенности

  1. Интерфейс для подсоединения маслонаполненных или сухих кабельных наконечников в соответствии со стандартом IEC 62271-209
  2. Компактные подсоединения для сухих или штепсельных кабельных наконечников
  3. Съемная вставка, позволяющая отключать и изолировать КРУЭ и кабель во время проведения высоковольтных испытаний


Кабельные отсеки

Ввод элегаз-воздух

  1. Не требует технического обслуживания

Ввод элегаз-воздух Ввод элегаз-воздух

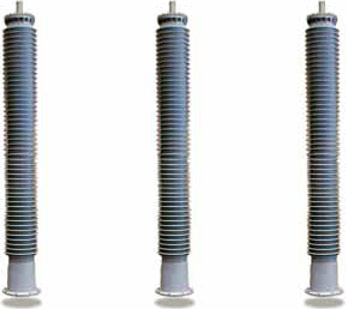

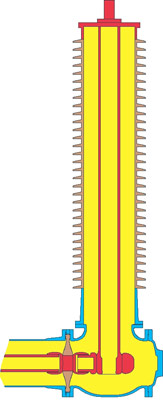

Доступно две модификации вводов элегаз/воздух: с классическими фарфоровыми изоляторами или в стандартном варианте, с композитными изоляторами. Длина пути утечки, длина и форма ввода зависят от фактических требований условий окружающей среды.
Особенности

  1. Большая длина пути утечки
  2. Самоочищающиеся силиконовые юбки
  3. Элегазовая изоляция с единым профилем давления
  4. Взрывобезопасная и антивандальная конструкция
  5. Устойчивость к воздействию песчаных бурь
  6. Возможность различных вариантов монтажа
  7. Низкий вес
  8. Не требует технического обслуживания
