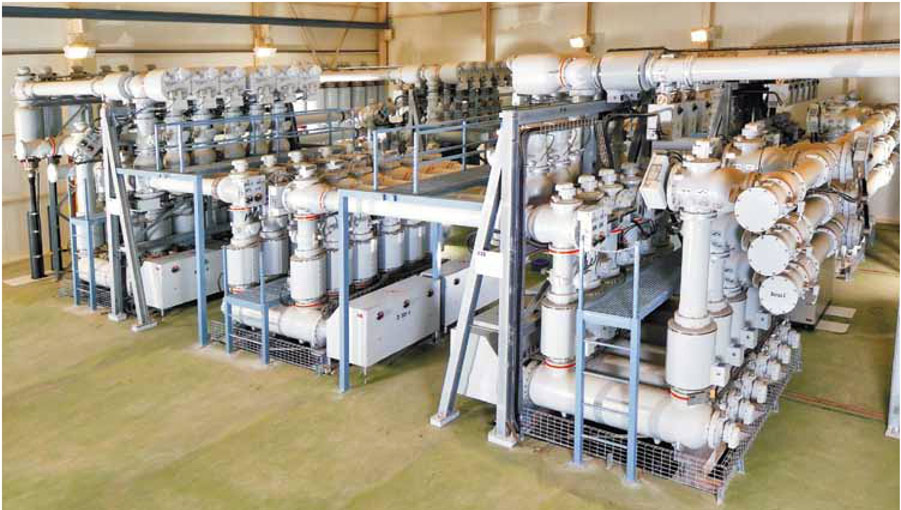

Комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) типа ELK-14 - модульная система до 300 кВ

Распределительные устройства АББ проявляют максимальную гибкость применения Мы используем свой опыт для достижения потребностей завтрашнего дня

Компактные распределительные устройства с элегазовой изоляцией компании АББ доказывают свою эффективность день за днем на протяжении многих лет. Данные устройства применяются во всем мире. Они заслужили свое лидирующее положение на мировом рынке благодаря значительным преимуществам: надежность и безопасность работы системы, экономичность, очень длительный ресурс даже при жестких режимах эксплуатации.
Помимо многочисленных традиционных характеристик, серия ELK-14 предлагает ряд новых преимуществ. При своей компактной конструкции и меньшем количестве компонентов, например, система занимает меньшее пространство в сравнении с предыдущими сериями. Использование данной системы с самого начала позволит упростить работу и сократить издержки. И эта тенденция будет продолжаться. Системы КРУЭ компании АББ разработаны с возможностью модификации в будущем - и главная цепь и система управления и защиты представляют собой полностью модульные конструкции. Это означает, что вы можете расширять и реконструировать их при возникновении такой необходимости. Просто и эффективно. Мы называем это систематизированной гибкостью.
Идеально удовлетворяющая требованиям классов напряжений до 300 кВ, модульная система ELK-14 комбинирует как инновационные, так и традиционные характеристики, благодаря которым системы КРУЭ компании АББ завоевали свою репутацию во всем мире.
Безопасность
Комбинированный разъединитель-заземлитель гарантирует максимальную эксплуатационную безопасность.
Надежность
Все детали под напряжением заключены в отсеки и обеспечивают эффективную защиту системы изоляции от негативного влияния внешних факторов. Количество движущихся частей и приводов сокращено до минимума.
Оперативная готовность
Организация сервисного обслуживания по всему миру наряду с внедренной основной трехуровневой концепцией запасных частей обеспечивает минимум простоя, оперативность технического обслуживания и ремонта.
Длительный срок службы
Высококачественные материалы и отличное качество исполнения гарантируют максимальный ресурс при минимальном объеме периодического и текущего технического обслуживания.
Компактность
Компактная конструкция ELK-14 позволяет занимать пространство до 40% меньше, чем предыдущие системы КРУЭ.
Гибкость
Модульная архитектура системы позволяет индивидуальным образом комбинировать модули, чтобы соответствовать меняющимся нуждам потребителя.
Экономичность
Применение алюминиевых отсеков уменьшает вес системы, снижая затраты на фундаменты, несущие компоненты и сокращая возможные варианты.
Эффективность
Заводское изготовление сборочных узлов и строгий контроль за качеством продукции на нашем предприятии упрощает процесс окончательной установки и ввода в эксплуатацию.
Экологически чистое решение
Значительное сокращение количества фланцев и уплотнений, а также малогабаритная, компактная конструкция.

карта размещения КРУЭ ELK

Алжир

Австралия

Австрия

Бахрейн

Бразилия

Канада

8 подстанций

1 подстанция

1 подстанция

16 подстанций

1 подстанция

3 подстанции

69 ячеек

4 ячейки

5 ячеек

105 ячеек

5 ячеек

20 ячеек

Китай

Египет

Франция

Индия

Ирландия

Италия

11 подстанций

2 подстанции

1 подстанция

5 подстанций

2 подстанции

4 подстанции

51 ячейка

9 ячеек

3 ячейки

35 ячеек

7 ячеек

25 ячеек

Кувейт

Ливан

Ливия

Малайзия

Мексика

Марокко

5 подстанций

1 подстанция

5 подстанций

2 подстанции

6 подстанций

1 подстанция

71 ячейка

11 ячеек

72 ячейки

6 ячеек

64 ячейки

3 ячейки

Нидерланды

Норвегия

Польша

Пуэрто Рико

Португалия

Катар

1 подстанция

1 подстанция

1 подстанция

1 подстанция

1 подстанция

7 подстанций

1 ячейка

3 ячейки

6 ячеек

24 ячейки

8 ячеек

138 ячеек

Россия

Саудовская
Аравия

Сингапур

Южная Африка

Испания

Шри-Ланка

23 подстанции

7 подстанций

2 подстанции

1 подстанция

17 подстанций

1 подстанция

260 ячеек

40 ячеек

10 ячеек

1 ячейка

128 ячеек

9 ячеек

Швеция

Швейцария

Сирия

Таиланд

ОАЭ

США

1 подстанция

12 подстанций

3 подстанции

4 подстанции

7 подстанций

6 подстанций

1 ячейка

90 ячеек

56 ячеек

26 ячеек

56 ячеек

32 ячейки

Непрерывное совершенствование от начала и по сей день КРУЭ ELK-14
Успех во всем мире КРУЭ ELK-14

На начальном этапе разработки КРУЭ для передающих подстанций, в 1969 г. компания АББ представила одно из первых в мире КРУЭ ELK-1, рассчитанное на 245 кВ. Низкий центр тяжести при использовании выключателя компрессионного типа с горизонтальной дугогасительной камерой позволили достичь оптимальных характеристик в сейсмических областях. Между тем, выключатель устанавливается и в других устройствах, рассчитанных на напряжение до 1100 кВ, 80 кД при использовании разного количества дугогасительных камер. На протяжении многих лет, компания АББ постоянно сталкивалась с меняющимися требованиями рынка и необходимостью предпринимать дальнейшие шаги в развитии технологии, наряду с непрерывным спросом на более компактные изделия, что обусловлено ростом стоимости земли в мегаполисах.

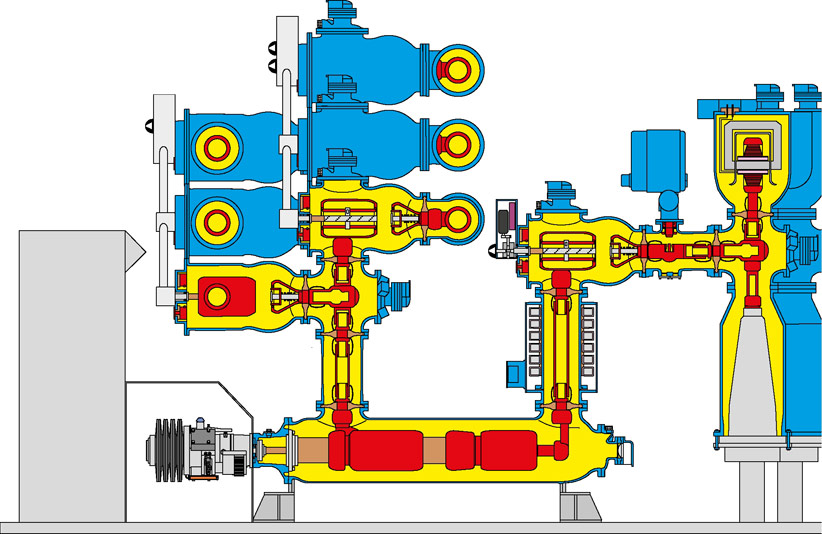

КРУЭ ELK-14 300 кВ


Детали под высоким напряжением
Оболочка
Элегаз
Изоляционный материал
Механические детали, опорные конструкции
Детали под низким напряжением

Таким образом, компания АББ представила преемственное изделие для ELK-1, называемое ELK-14, в 1993 г., применив новейшие достижения в технологии КРУЭ и опыт эксплуатации. При усовершенствовании продукции для соответствия возросшим требованиям последних стандартов МЭК, возможно было создание наиболее компактного КРУЭ с горизонтальным положением выключателя, рассчитанного на диапазон напряжений до 300 кВ и номинальный ток короткого замыкания до 63 кА. Меняющиеся стандарты и дальнейшее развитие рынка в сторону роста конкурентоспособности привели к процессу стандартизации с целью минимизации вариантов комплексной установки. Любые новые
варианты конфигурации можно легко получить из готовых стандартных модулей.
При последних модификациях системы ELK-14, компания АББ большее внимание уделила обеспечению максимальной возможности доступа ко всем единицам оборудования, требующим вмешательства оператора, несмотря на компактность конструкции и малогабаритность при размещении. Поэтому система может легко размещаться в небольших зданиях.
Сертификат на изделие (относящийся ко всей системе ELK- 14), подписанный независимой организацией, гарантирует следующее: соответствие всех типовых испытаний стандартам, соответствие проектно-конструкторскому замыслу, соответствие заводским плановым испытаниям и соответствие всех внутризаводских технологий изготовления требованиям сертифицированной системы менеджмента качества

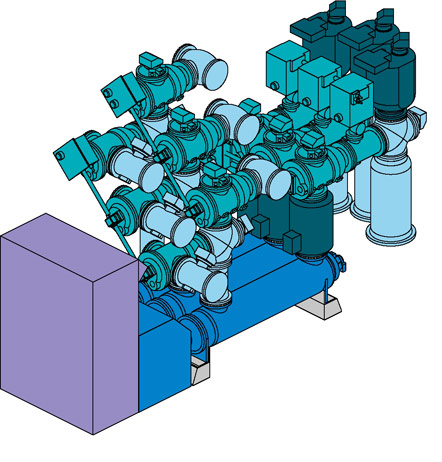

КРУЭ ELK-14 с полуторной схемой
КРУЭ ELK-14 с полуторной схемой
Распределительное устройство ELK-14 компании АББ  - явные преимущества и исключительные характеристики

Концепция
Улучшенные рабочие характеристики при меньшем пространстве для главной цепи и системы управления и защиты - вот почему распределительное устройство ELK-14 компании АББ стало революционным на рынке. И поскольку система требует до 40% меньше пространства, ваши строительные издержки существенно сокращаются, что одновременно приводит к снижению эксплуатационных расходов.
Подход
Меньшее количество комплектующих деталей. Большая эффективность. А также еще одно главное преимущество нового поколения КРУЭ от АББ: открытая и полностью интегрированная новейшая технология управления и защиты. Такая технология позволяет расширить область применения и облегчает эксплуатацию.
Перспективы
Максимальная безопасность работы системы при минимальном техническом обслуживании - еще одна характерная особенность экологически чистой системы ELK-14. Благодаря своей модульности, система может расширяться или модифицироваться в соответствии с вашими потребностями сегодня или в будущем.
Высокоэффективные выключатели
Усовершенствованные рабочие характеристики и низкий эксплуатационный расход - простой принцип устройства высоковольтных выключателей АББ. Конструкция позволяет достичь максимальной эффективности с сохранением качества работы.
Безопасный разъединитель-заземлитель
Как и все устройства АББ, разъединители и заземлители позволяют адаптироваться к меняющимся нуждам потребителя как в отношении конструкции, так и безопасности.
Надежные трансформаторы тока и напряжения
В комплект КРУЭ АББ также входят эффективные и в тоже время экономичные трансформаторы тока и напряжения, обладающие превосходным сроком службы.
Гибкие соединительные элементы
В ассортимент продукции АББ также включен ряд соединительных элементов различных форм и размеров, которые позволяют нашим подстанциям адаптироваться фактически к любым требованиям клиентов.
Инновационная технология управления и защиты
Новаторская технология управления и защиты АББ - полностью интегрированная и открыта, что позволяет ей быть более адаптивной, и облегчает процесс эксплуатации.

Модули


Выключатели
Разъединители и заземлители Трансформаторы тока и напряжения Соединительные элементы Система управления и защиты

Модули КРУЭ

Модули КРУЭ ФОТО

1 Выключатель | 2 Разъединители-заземлители | 3 Трансформатор напряжения и быстродействующий заземлитель | 4 Соединительные элементы | 5 Системы управления и защиты
