ELK-3 500 кВ
Высоковольтный выключатель
Разъединители и заземлители
Трансформаторы напряжения и тока
Адаптивность системы ELK-3
Концепция местного управления
Технические данные КРУЭ и предложения

Надежные, улучшенные рабочие характеристики и меньшие затраты на техническое обслуживание

Выключатель
На протяжении многих лет идет непрерывная разработка и совершенствование выключателя с применением элегаза для изоляции и гашение дуги. Большой эксплуатационный опыт, а также постоянно ведущиеся исследования и разработки являются основой для удовлетворения нужд рынка в будущем.
Особенности

  1. Надежная включающая и отключающая способность при значительных нагрузках и токах короткого замыкания
  2. Удобный доступ к активным частям с целью технического обслуживания и ремонта
  3. Низкий уровень шума
  4. Отдельная контактная система для номинального тока и отключения тока
  5. Высокое сопротивление диэлектриков в замкнутом и разомкнутом положениях
  6. Однофазное автоматическое повторное включение
  7. Компактный пружинно-гидравлический привод

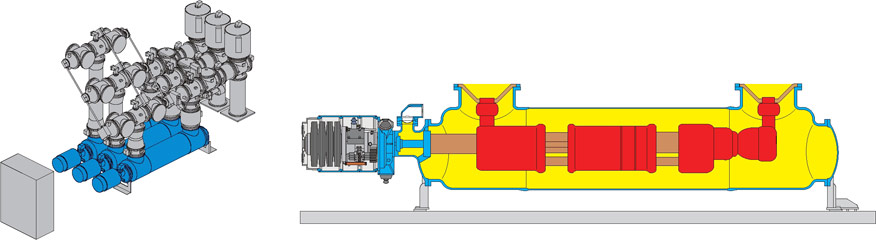

Выключатель с приводом
Выключатель с приводом

  1. Непрерывный самоконтроль гидросистемы
  2. Типовые испытания в соответствии с требованиями последних стандартов МЭК и ANSI
  3. Конструкция, не требующая технического обслуживания

Конструкция выключателя
Каждый выключатель в КРУЭ ELK-3 имеет три полюса, заключенными в металлических корпусах. Каждый полюс состоит из привода, колонки с двумя дугогасительными камерами и отсека с основной опорной конструкцией. Камеры соединены последовательно, чтобы гарантировать одновременное гашение дуги. Один выравнивающий конденсатор, установленный в каждой камере, обеспечивает ровное распределение напряжения на дугогасительных камерах. При капитальном ремонте дугогасительная камера легко вынимается из отсека.
Выключатели относятся к типу компрессионных выключателей с одной ступенью давления и работают по новейшей технологии гашения дуги. Во время гашения сжимающий поршень в камере образует давление элегаза, необходимое для гашения дуги между контактами.
Сертификат на изделие, относящийся выключателю ELK-3, подписанный независимой организацией, гарантирует следующее: соответствие всех испытаний типа стандартам, соответствие проектно-конструкторскому замыслу, соответствие типовых исследований и соответствие всех внутризаводских технологий изготовления требованиям сертифицированной системы менеджмента качества.

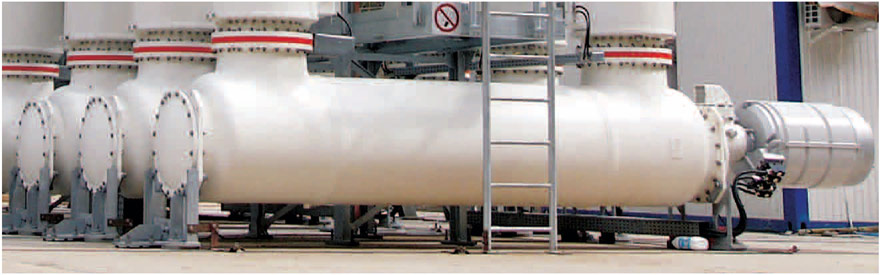

Выключатель с приводом фото
Выключатель с приводом
Привод выключателя
Каждый полюс выключателя снабжен пружинногидравлическим приводом. Компактная, модульная конструкция привода выключателя состоит из:

  1. Корпуса
  2. Индикатора положения
  3. Блока питания для накопления и хранения энергии без какого-либо внешнего гидротрубопровода
  4. Модуля мониторинга для осуществления управления
  5. Привод объединяет преимущества гидравлического привода и пружинного, в котором сохранение энергии осуществляется в металлических пружинах, что позволяет ему, благодаря принципу работы, обладать следующими качествами.
  6. Безопасность при отключении, несмотря на поврежденную дисковую пружину
  7. Принцип работы гарантирует дополнительные пределы безопасности для выключателя во время работы

Привод гарантирует удобный доступ ко всем внутренним компонентам привода с целью техосмотра и ремонта. Герметизация гидросистемы, работающей под давлением, в полной мере достигается высоконадежными статическими уплотнениями.
Принцип работы системы взвода пружин
Гидравлический насос перекачивает масло из резервуара низкого давления на сторону высокого давления поршня- накопителя, соединенного с дисковыми пружинами. Выходной поршень, который соединяется с исполнительным штоком колонки выключателя, управляется трехходовым клапаном.
При размыкании, он гидравлически переключается в отключенное положение после активации расцепляющей катушки для отключения выключателя, и соединяет нижнюю сторону выходного поршня с резервуаром низкого давления. После этого выключатель переходит в отключенное положение и будет удерживаться в этом положении гидравлическим давлением.
Для включения выключателя трехходовой клапан соединяет нижнюю сторону выходного поршня с резервуаром высокого давления после активации включающей катушки. Теперь обе стороны выходного поршня подключены
к высокому давлению, и выключатель перемещается во включенное положение, благодаря принципу перепада давления.

Высокое давление Низкое давление

Принципиальная схема (принцип работы)
Принципиальная схема (принцип работы)
Пружинно-гидравлический привод
Пружинно-гидравлический привод
